1 方案名稱：AP29113低成本外圍簡單5-80V 內置MOS 1.5A電流降壓恒流驅動方案

2 品牌名稱：世微半導體

3 產品描述

AP29113 是一款 PWM 工作模式,高效率、外圍簡單、內置功率管，適用于 12-80V 輸入的高精度降壓 LED 恒流驅動芯片。

輸出功率可達 15W，輸出電流 1.5A。

AP29113 可實現全亮/半亮功能切換，通過MODE 切換：全亮/半亮/循環模式。

AP29113 工作頻率固定在 150KHZ 左右，同時內置抖頻電路，可以降低對其他設備的 EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。

AP29113 帶有輸出短路保護功能，12-80V 輸入條件下，短時短路不會損壞電源器件。

4特點

內部集成 90V 功率管

寬輸入電壓范圍：12V～80V

固定工作頻率：150KHZ

可設定電流范圍：10mA～1500mA

內置抖頻電路，降低對其他設備的 EMI 干擾

平均電流模式采樣，恒流精度更高

0-100%占空比控制，無電流節點跳變

輸出短路保護

過溫保護

功能模式：全亮/半亮

ESOP8 封裝

5 應用領域

電動車，摩托車燈照明

汽車燈照明

手電筒

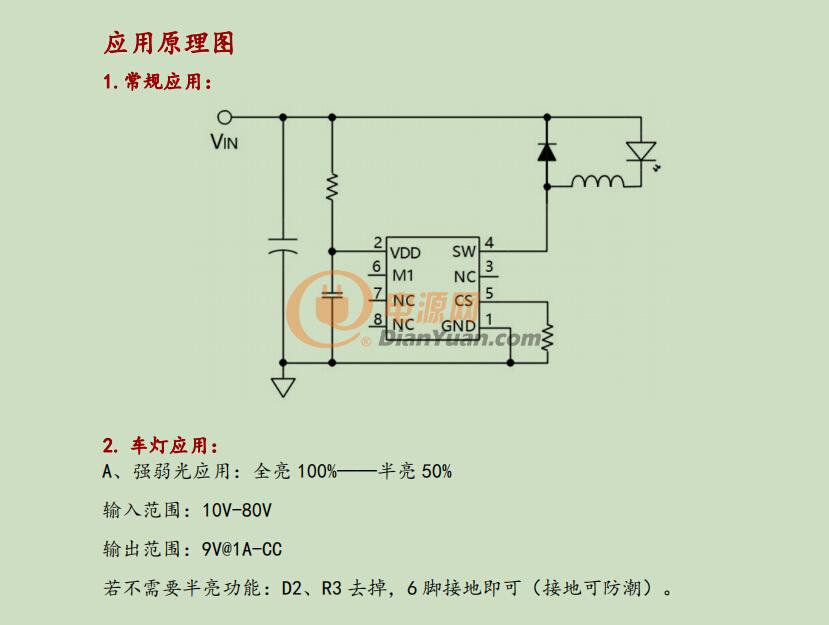

6 電路圖
