三極管偏置電路

             f19558bbccecaab7fcf5e33c7562abd

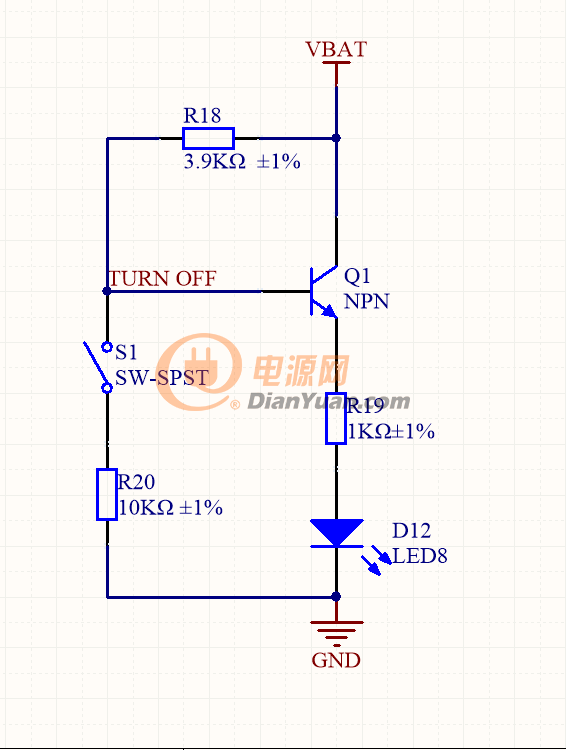

如圖的三極管電路，當S1開關閉合之后，LED8是不亮的，請教下各位大神 LED8不亮是不是代表三極管截止了？   但是在仿真時，測量基級也是有電壓的。那三極管不是應該在導通狀態嗎？

全部回復(6)
正序查看
倒序查看
hylylx
LV.9
2
2020-05-14 09:22
只測基級電壓不行
0
回復
2020-05-14 10:29
基極電壓要高于BE結加LED的臨界導通電壓，三極管才可能導通。
0
回復
2020-05-14 12:31
Vbe 要大于0.7V不是基極電壓 是基極與發射極壓差 要到達0.7V
0
回復
lilipo
LV.2
5
2020-05-14 12:33
實際測一下基極電壓和射極電壓
0
回復
2020-05-14 15:18
@lilipo
實際測一下基極電壓和射極電壓
你要想用開關控制LED亮，應該把R19和LED放到三極管c極
0
回復
童勻川
LV.6
7
2020-05-15 08:51

這個電路D12點亮條件：

1、Q1 Vb大于VD12+Vbe

2、Q1 Ice電流滿足D12點亮電流

要想可靠關斷Q1建議將R20阻值調小一點，使R18與R20的分壓點調到小于VD12+Vbe。

0
