短路保護電路
打火好過癮哦!

全部回復(13)
正序查看
倒序查看
@panqi
實在不想潑你冷水,請問樓主你做出來沒有

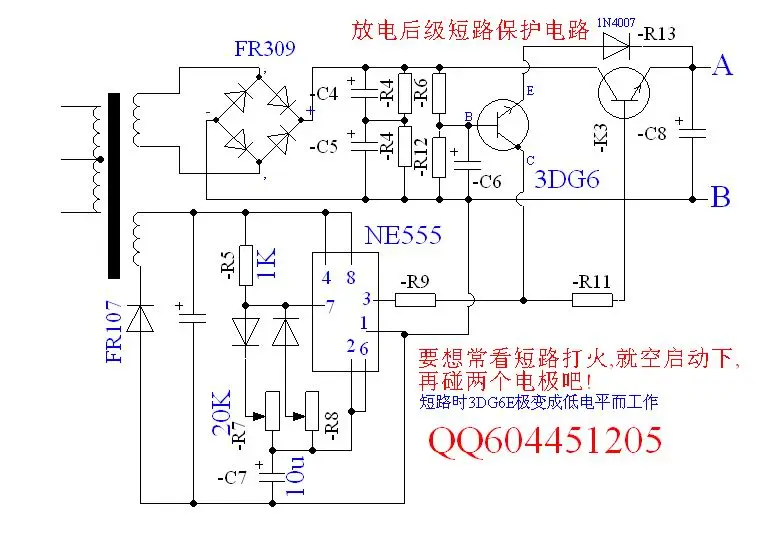

肯定做出來啦,而且一短路馬上就關斷了,就是不知道長久怎么樣,會不會也有失誤的時候.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1976261217399664.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@dengkun
肯定做出來啦,而且一短路馬上就關斷了,就是不知道長久怎么樣,會不會也有失誤的時候.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1976261217399664.jpg');}"onmousewheel="returnimgzoom(this);">
NE555邊上少一個電阻沒有畫出來!
0
回復
@dengkun
肯定做出來啦,而且一短路馬上就關斷了,就是不知道長久怎么樣,會不會也有失誤的時候.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/1976261217399664.jpg');}"onmousewheel="returnimgzoom(this);">
你這個驅動不了得,你看看吧,根本后面那個三極管不能導通的,呵呵,是共C的,只能是電壓跟隨器了,就是你555多少出來,它就要減去個0.6V左右,哈哈
0
回復
@panqi
頂一下,請問樓主,你用的是什么型號的三極管,電流取樣電阻多少歐的?
樓主這個電路不能長期工作的,首先,后面的三極管肯定是個高耐壓,大電流的管子,這樣的管子,要驅動的話,必須要很大的功率,單靠一個555是不能勝任的,后面的三極管的放大倍數不會太大的.而且為了飽和導通工作,迅速通過線性區,必須保證驅動電流足夠的大,至少要超過可靠的飽和導通電流.
恐怕沒有1A的驅動電流,想正常工作,長時間工作的話,基本是不可能的,只能是個大電阻空發熱罷了.
你思路不錯,單是太理論了,而且不夠切合實際,太過于理想了,別忘記了,沒有理想的元器件!!!
要改的話,可以考慮用復合管的形式來驅動,例如加個13007等,方可保證安全驅動.
恐怕沒有1A的驅動電流,想正常工作,長時間工作的話,基本是不可能的,只能是個大電阻空發熱罷了.
你思路不錯,單是太理論了,而且不夠切合實際,太過于理想了,別忘記了,沒有理想的元器件!!!
要改的話,可以考慮用復合管的形式來驅動,例如加個13007等,方可保證安全驅動.
0
回復
@我愛思思
樓主這個電路不能長期工作的,首先,后面的三極管肯定是個高耐壓,大電流的管子,這樣的管子,要驅動的話,必須要很大的功率,單靠一個555是不能勝任的,后面的三極管的放大倍數不會太大的.而且為了飽和導通工作,迅速通過線性區,必須保證驅動電流足夠的大,至少要超過可靠的飽和導通電流.恐怕沒有1A的驅動電流,想正常工作,長時間工作的話,基本是不可能的,只能是個大電阻空發熱罷了.你思路不錯,單是太理論了,而且不夠切合實際,太過于理想了,別忘記了,沒有理想的元器件!!!要改的話,可以考慮用復合管的形式來驅動,例如加個13007等,方可保證安全驅動.
呵呵師師我正想問樓主什么型號的三極管能滿足要求,你又潑冷水了
