【工程師6】+實踐類+藍牙RFID讀卡器

第一次參加論壇的活動，做一個藍牙讀卡器，使用CC2541藍牙芯片，可以和安卓手機或者平板電腦連接，藍牙芯片同時可以產生125k hz pwm方波，通過三極管推挽放大以及電感線圈，電容產生正弦波。把ID卡放在線圈上會產生感應信號，通常感應的信號比較小，需要通過運放進行放大 ，濾波，比較后產生曼徹斯特編碼數字信號，藍牙芯片進行脈沖捕獲，把ID卡號通過藍牙通信發送到手機。其中藍牙芯片可以模擬成鍵盤，和手機連接很方便，另外不需要專門的安卓藍牙app編程的!
全部回復(64)
正序查看
倒序查看
2019-10-23 09:30
坐等更新！
0
回復
2019-10-24 12:51
0
回復
2019-10-24 12:53

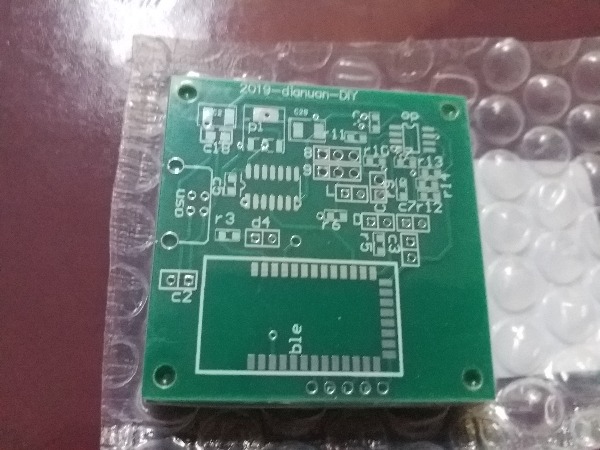

今天上午剛收到的加工好的pcb板子，結果便宜，物流速度也非常不錯！板子尺寸大小是5cm x 5cm 雙層板。
0
回復
2019-10-24 15:49
0
回復
2019-10-24 15:57

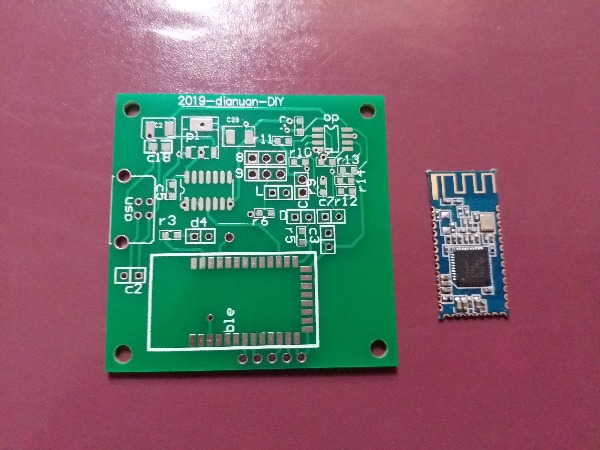

pcb和cc2541藍牙模塊照片，藍牙模塊是從網上購買的，很不錯的。cc2540,cc2541是德州儀器收購cc芯片公司后推出的世界上第一款ble藍牙芯片，非常不錯，就是沒有集成巴倫，德州儀器現在新的藍牙ble 芯片cc2640,cc2640r2,cc2642真的是非常失敗的了，根本不關心用戶需求！
0
回復
2019-10-24 15:58
0
回復
2019-10-24 16:01

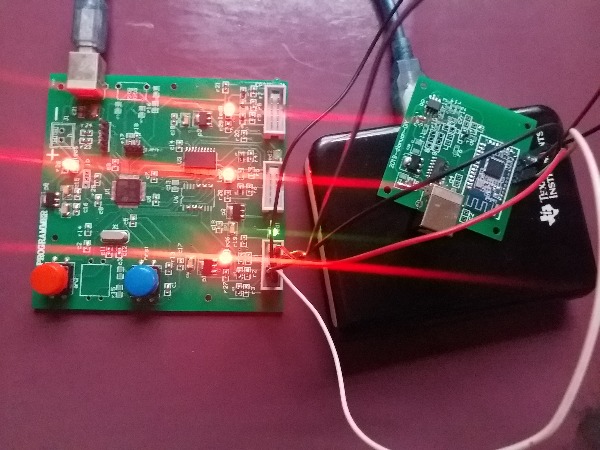

把藍牙模塊焊接在板子上邊，最小系統編程，使用我自己做的藍牙脫機燒錄工具，測試一下pwm工作模式產生的125k hz脈沖信號。
0
回復
2019-10-24 16:05
@大秦正聲
今天上午剛收到的加工好的pcb板子，結果便宜，物流速度也非常不錯！板子尺寸大小是5cmx5cm雙層板。
字打錯了，應該是價格便宜。
0
回復
2019-10-25 10:12
0
回復
2019-10-25 10:12

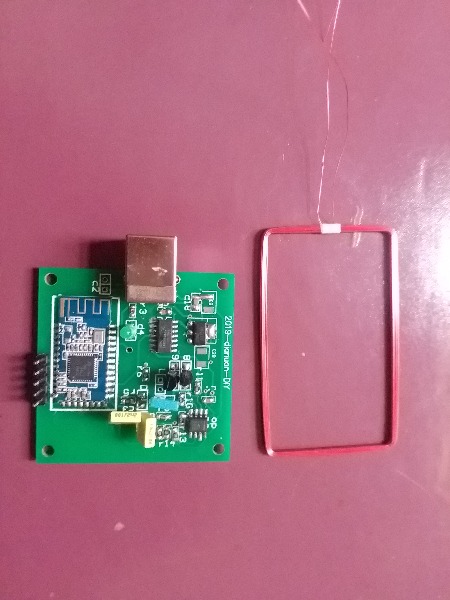

感應線圈，也就是天線。
0
回復
2019-10-25 11:29
0
回復
2019-10-25 11:29
0
回復
2019-10-25 11:29
0
回復
2019-10-25 11:31

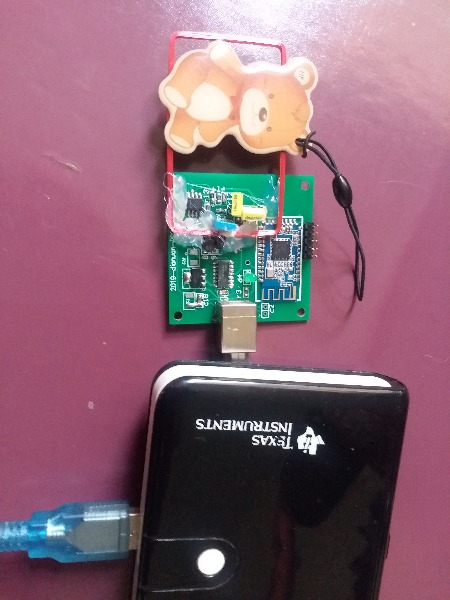

讀卡測試成功，效果還可以的。
0
回復
2019-10-25 11:33
讀卡效果還不錯的。
0
回復
2019-10-25 12:00
現在可以讀卡號并且把卡號通過串口發送給電腦。接下來需要實現藍牙通信部分了。
0
回復
2019-10-25 12:43
0
回復
2019-10-25 12:44

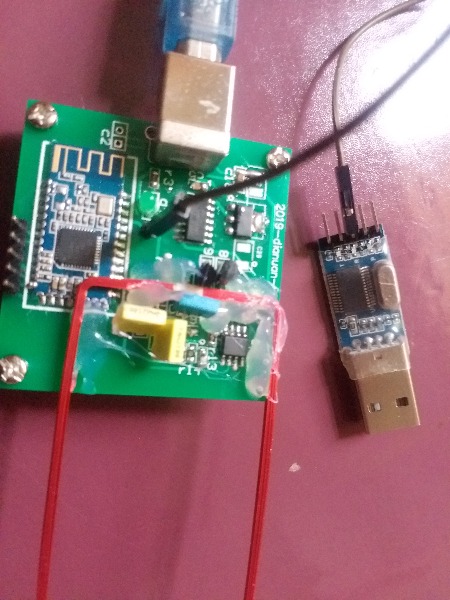

讀卡器和串口模塊照片
0
回復
2019-10-25 19:14
名片大小的卡讀卡距離可以達到9cm左右，鑰匙扣卡可以達到5cm左右。
0
回復
2019-10-26 11:50
0
回復
2019-10-26 11:51

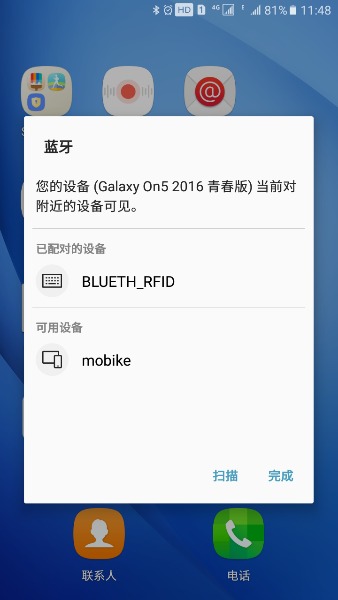

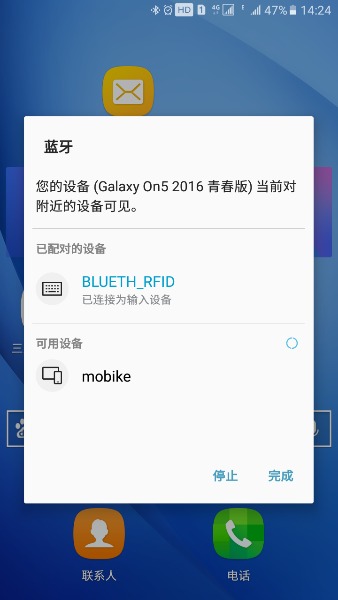

藍牙和手機配對并且正常連接了！
0
回復
2019-10-26 11:56
安卓藍牙ble app編程真的不容易啊！以前自己艱難的調試成功安卓5.0藍牙app軟件，到了安卓6系統版本不能能兼容，谷歌和所有的藍牙廠家都不能給廣大的電工朋友一個好用的藍牙app。
0
回復
2019-10-27 14:23
讀卡并且成功把卡號發送給手機。
0
回復
2019-10-27 14:27
0
回復
2019-10-27 14:27
0
回復
2019-10-27 14:30

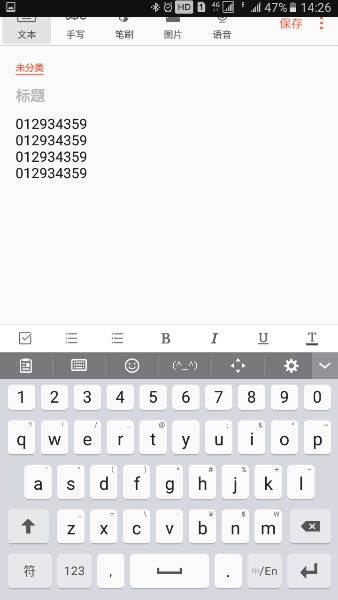

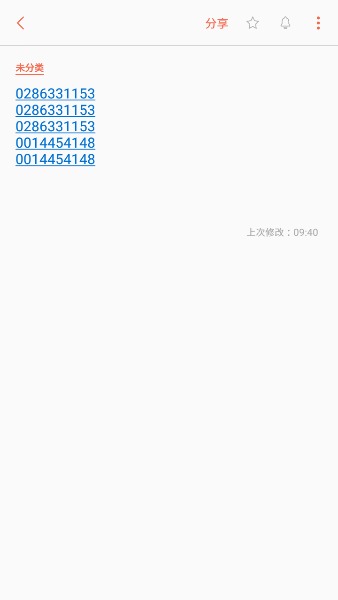

打開手機記事本文件，把卡在讀卡器天線附近感應一下，讀卡成功后發送到手機上。
0
回復
2019-10-27 14:34
需要進行藍牙配對連接后才能發送卡號的！
0
回復
2019-10-28 09:47
添加藍牙通信后，發送字符的時候手機會把連續相同的數字按照抖動屏蔽了，所以需要單獨發送每個字符，這樣感應識別距離有所下降。
0
回復
2019-10-28 09:50
0
回復
2019-10-28 09:50
現在的效果好不錯了。
