遇到個難題，弄了幾天了還沒有進展，請教高手給思路。

產品要求：輸入電壓：90~269V；PF>0.9（滿載時）；輸出恒壓：5V，輸出最大電流：2A

方案用了二級的方式，前級用了ST的L6562DTR做PFC升壓到417V。后級用了PI的INN3164C-H102（同步整流）輸出5V。

上回路圖：

目前遇到的問題：

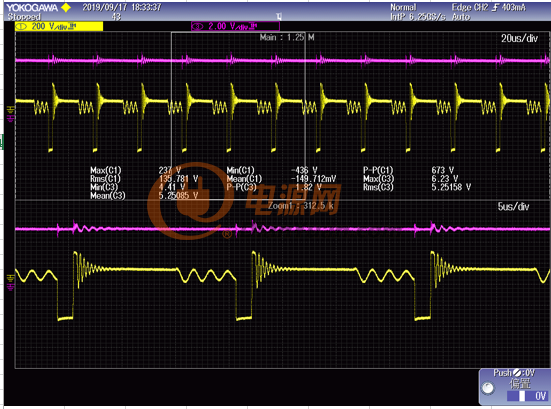

輸出電壓有很大的紋波，MAX值有6V左右。產生原因應該是初級MOS關斷時產生的振鈴電壓，在次級上產生了一個9V左右的尖峰電壓。

上圖：（黃色為一次側MOS-D的電壓；綠色為二次側線圈的電壓；藍色變壓器一次側電流；紫色變壓器二次側電流）

可以看到二次側有一個非常明顯的尖峰電壓（一次側并沒有這么大）。

在上一款華為充電器的實測波形。（用的同系列的PI的同步整流IC）：（黃色為一次側MOS-D的電壓；綠色為二次側線圈的電壓）

從圖上可以看到一次側的振鈴明顯是要大于我的樣品的，但是它二次側的尖峰電壓很小，通過輸出側電容的濾波后就幾乎沒有了。

我自己感覺可能是變壓器的原因，暫時還沒有分解華為的樣品。（因為手上就一個）

我現在的變壓器用的三明治繞法。

請問各位高手是否有其它減少二次側尖峰電壓的辦法，我去嘗試看看，有效果的話我把對策方法和結果帖出來。

（有啥信息不足的我再補充）
