初做單端反激多路輸出遇到的問題


直接說我遇到的問題吧。大家都很忙，能抽出時間幫我解答問題更感激不盡！

使用OB2263電源芯片（SOT-23-6封裝），在原有整流輸出12V正常的基礎上，在變壓器次級再繞制一個整流輸出24V的線圈，然后芯片就開始一直保護。

測量芯片VCC波形為鋸齒波，也就是8-15V來回跳變打嗝。

小弟頭一次設計單端反激多路輸出電源，希望大家多多照顧。

全部回復(31)
正序查看
倒序查看
又忘了
LV.4
2
2019-08-26 09:46
咦，居然不審核我了
0
回復
火狐
LV.4
3
2019-08-26 10:09
@又忘了
咦，居然不審核我了[圖片]
檢查24V繞組相位。
0
回復
hylylx
LV.9
4
2019-08-26 10:12
描述的不詳細。是不是過載了
0
回復
又忘了
LV.4
5
2019-08-26 10:23
@火狐
檢查24V繞組相位。
繞向和12V繞制一致。
0
回復
又忘了
LV.4
6
2019-08-26 10:25
@hylylx
[圖片]描述的不詳細。是不是過載了

沒有，我24V上面加的兩個15K并聯負載電阻。

12V上面兩個4.7K并聯負載電阻。

不解。不知道什么時候可以解決。繼續做實驗。

0
回復
又忘了
LV.4
7
2019-08-26 10:29

 各位如果覺得問題不夠詳細，可以提出來。我再詳細補充。謝謝大家~

0
回復
hugan
LV.6
8
2019-08-26 10:46
@又忘了
 各位如果覺得問題不夠詳細，可以提出來。我再詳細補充。謝謝大家~[圖片]
看下是不是觸發VCC過壓保護了，24V那一路沒有反饋環吧
0
回復
又忘了
LV.4
9
2019-08-26 10:55
@hugan
看下是不是觸發VCC過壓保護了，24V那一路沒有反饋環吧
剛才試了一下，把繞的24V整流管反了一下。居然可以了
0
回復
又忘了
LV.4
10
2019-08-26 10:56
@火狐
檢查24V繞組相位。
反過來可以了，可是我拆解的和網上看的次級多路不是繞向和引腳都應該是一樣的嗎。我這個怎么要相反才行。
1
回復
又忘了
LV.4
11
2019-08-26 10:57
@hugan
看下是不是觸發VCC過壓保護了，24V那一路沒有反饋環吧
24V沒有反饋，12V反饋
0
回復
2019-08-26 11:00
24V同名端不光看繞向，還要看起止腳及整流管極性。換個同名端試一下。
0
回復
又忘了
LV.4
13
2019-08-26 11:13

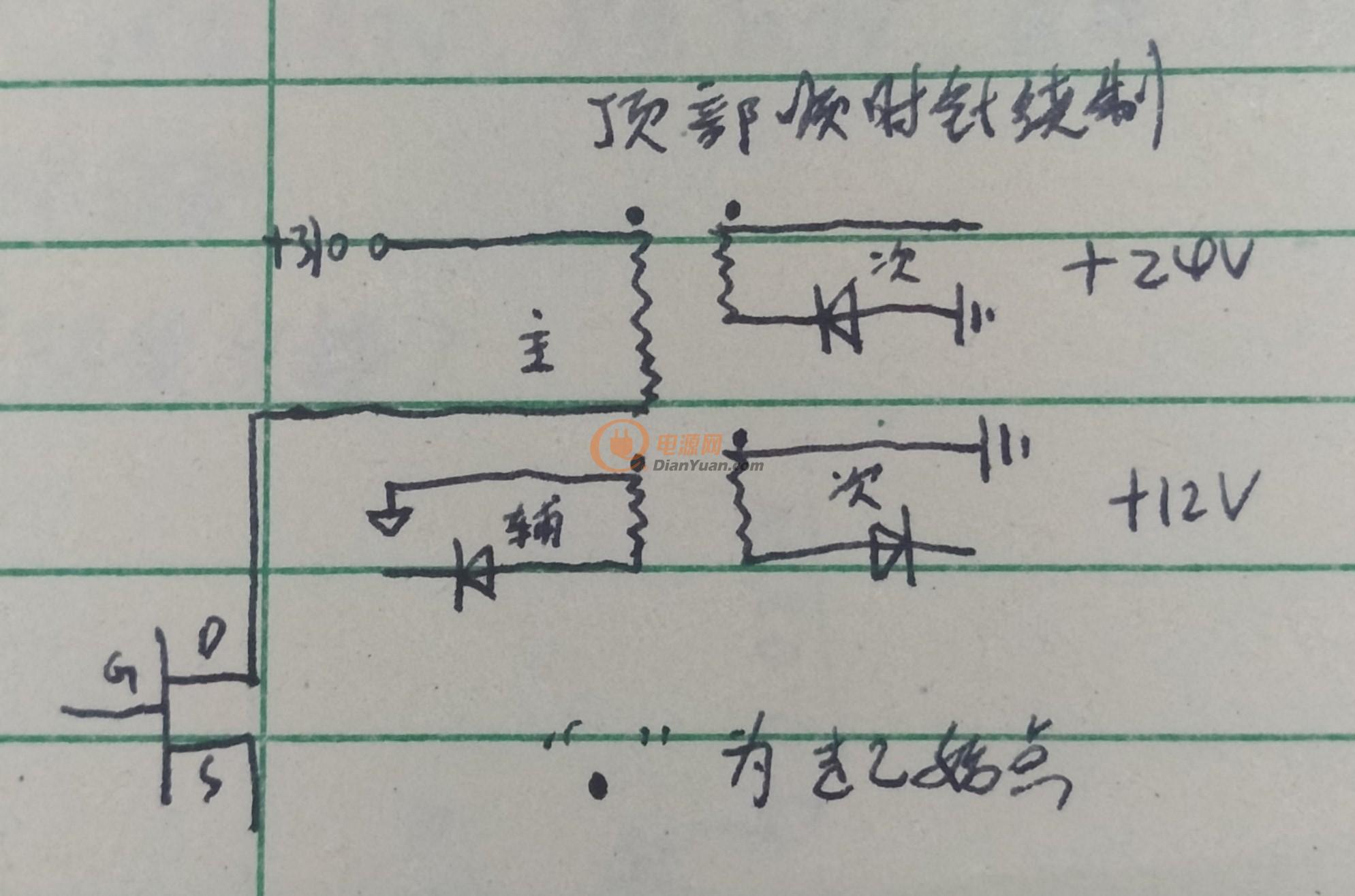

這是輸出導致保護一直打嗝的原理圖：我在網上看的都是這樣的。

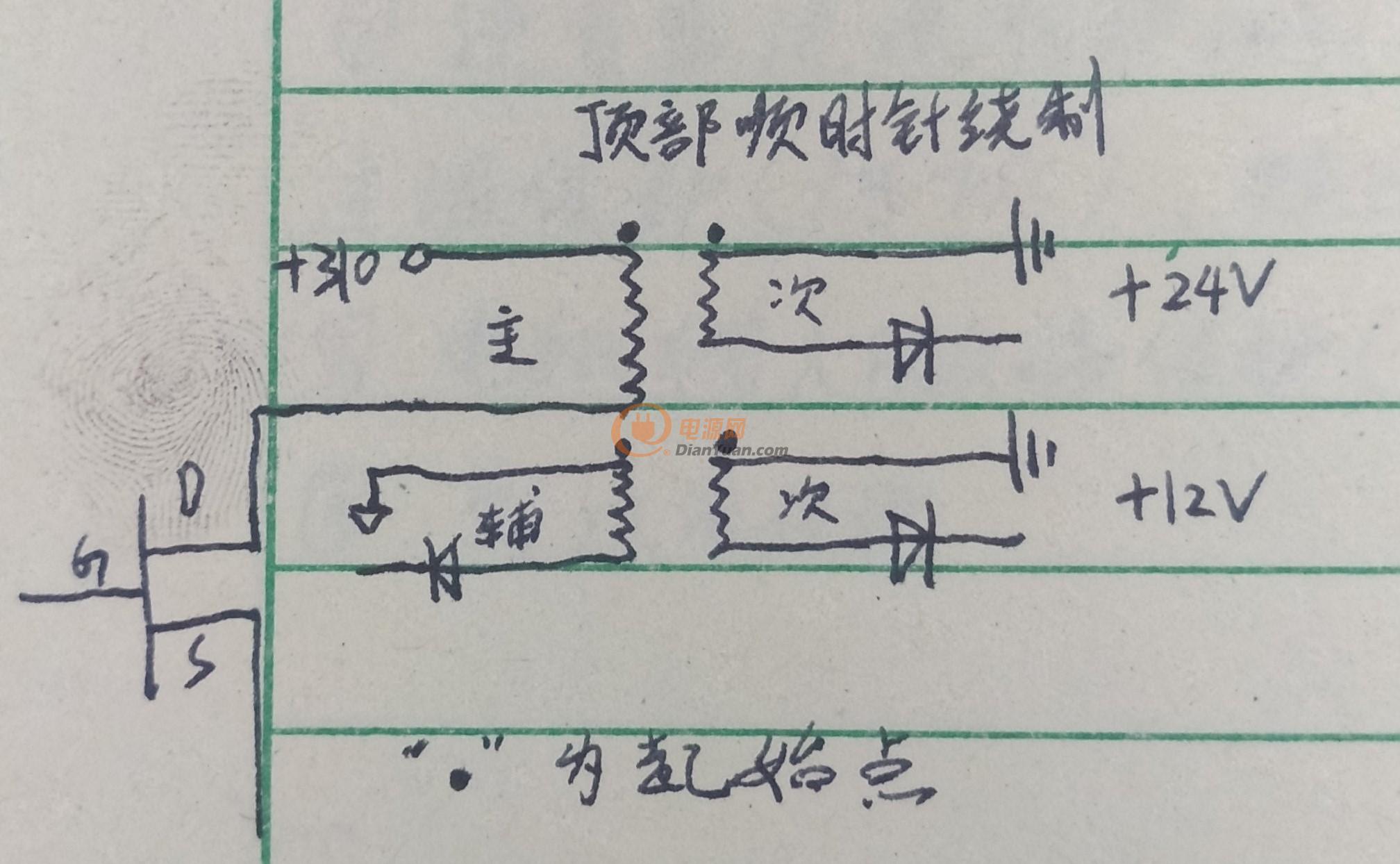

下面是輸出正常的原理圖：不知道為什么會這樣。



0
回復
又忘了
LV.4
14
2019-08-26 11:14
@ymyangyong
24V同名端不光看繞向，還要看起止腳及整流管極性。換個同名端試一下。
您看我下面的圖，我的概念是不是有問題。難道我理解錯了嗎。請賜教
0
回復
2019-08-26 11:35
@又忘了
這是輸出導致保護一直打嗝的原理圖：我在網上看的都是這樣的。[圖片] 下面是輸出正常的原理圖：不知道為什么會這樣。[圖片]
第一個圖沒錯，可能實際繞向或掛腳位置不對。可以用電感串聯法測同名端，順串感量變大，反串感量變小。
0
回復
又忘了
LV.4
16
2019-08-26 13:04
@ymyangyong
第一個圖沒錯，可能實際繞向或掛腳位置不對。可以用電感串聯法測同名端，順串感量變大，反串感量變小。
謝謝元帥，我的理論沒錯吧，現在正常的圖按照邏輯是不是不正常。
0
回復
火狐
LV.4
17
2019-08-26 16:30
@又忘了
[圖片]謝謝元帥，我的理論沒錯吧，現在正常的圖按照邏輯是不是不正常。
兩個圖都是對的。說明你24V繞組掛腳錯了（與原理圖不符）。
0
回復
火狐
LV.4
18
2019-08-26 16:39
@又忘了
[圖片]謝謝元帥，我的理論沒錯吧，現在正常的圖按照邏輯是不是不正常。
你的理論功底不錯，欠實操經驗，加油。
0
回復
火狐
LV.4
19
2019-08-26 16:49
@火狐
你的理論功底不錯，欠實操經驗，加油。[圖片]
更正。下面的圖是錯誤的。次級上面的繞組。
0
回復
又忘了
LV.4
20
2019-08-26 17:01
@火狐
更正。下面的圖是錯誤的。次級上面的繞組。
好的，謝謝連長給予鼓勵。我繼續按照上面的圖進行實驗。
0
回復
薄浩楠
LV.5
21
2019-08-26 23:39
電路拓撲有連接錯的地方
0
回復
GJGJ
LV.1
22
2019-08-26 23:49
看看mos或者續流二極管有問題嗎
0
回復
又忘了
LV.4
23
2019-08-27 10:55
@薄浩楠
電路拓撲有連接錯的地方
現在出現一個奇怪的問題，兩路次級輸出。分別輸出12V/24V，穩12V輸出。按照輸出24V繞制線圈上電還是和之前一樣上電打隔輸出（之前的情況已經確認是短路保護啟動了，我測量采樣電阻兩端電壓和我故意短路的情況都是一樣的）。把24V次級線圈繞職成12V的輸出也就是和穩壓的12V繞組匝數一致，這個時候輸出正常，兩路都是12V輸出。不知道這算不算交叉調整率方面的問題？
0
回復
又忘了
LV.4
24
2019-08-27 10:59
@GJGJ
看看mos或者續流二極管有問題嗎
確實做實驗的時候，有時候懵了把壞的整流管換上的情況。但是后來被我發現更換上，現在問題是次級不穩壓的那一路繞制成12V輸出沒問題，但是我想要輸出一路24V-0.5A和一路12V-1A，現在穩的是12V那端。
0
回復
火狐
LV.4
25
2019-08-27 13:55
@又忘了
確實做實驗的時候，有時候懵了把壞的整流管換上的情況。但是后來被我發現更換上，現在問題是次級不穩壓的那一路繞制成12V輸出沒問題，但是我想要輸出一路24V-0.5A和一路12V-1A，現在穩的是12V那端。

可能是24V的電解過壓了。電源起動過程上沖電壓所至。

0
回復
又忘了
LV.4
26
2019-08-27 14:51
@火狐
可能是24V的電解過壓了。電源起動過程上沖電壓所至。

我24V輸出整流濾波用的35V耐壓電容，后來換成50V的還是不行。現在想做試驗把初級線圈調整一下，不知道是什么原因。

0
回復
火狐
LV.4
27
2019-08-27 15:51
@又忘了
我24V輸出整流濾波用的35V耐壓電容，后來換成50V的還是不行[圖片]。現在想做試驗把初級線圈調整一下，不知道是什么原因。
還是調整電壓上沖，431的吸收RC值。50K串104.試試。
0
回復
又忘了
LV.4
28
2019-08-27 19:58
@火狐
還是調整電壓上沖，431的吸收RC值。50K串104.試試。
我試試
0
回復
其樂518
LV.2
29
2019-09-09 15:04
@又忘了
這是輸出導致保護一直打嗝的原理圖：我在網上看的都是這樣的。[圖片] 下面是輸出正常的原理圖：不知道為什么會這樣。[圖片]
你的點端標反了吧
0
回復
又忘了
LV.4
30
2019-09-09 15:34
@火狐
還是調整電壓上沖，431的吸收RC值。50K串104.試試。

前一段時間繼續做其他項目，最近抽出手繼續弄。發現之前輸出問題和選取的整流管有很大關系，之前做實驗用的SR560肖特基二極管，雖然是空載并且管子沒有壞。但還是影響了輸出電壓。更換為SR3150就可以了。

0
回復
2019-09-12 15:37
2263，vcc，過壓保護了，輔助繞組按24v輸算過匝數
