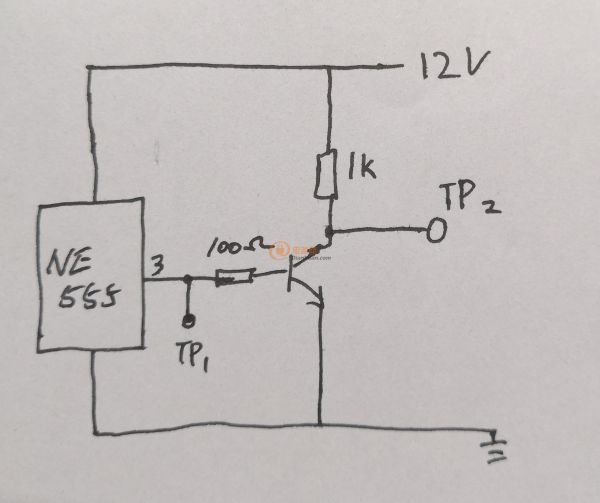

給一個儀表提供脈沖，接到TP1腳，工作正常，接到TP2腳，就工作不正常，設備有時候工作，有時候不工作，即使工作，也不穩定，頻率亂飄，我在TP1、TP2同時接入測頻率的萬用表，TP1穩定80HZ，TP2竟然顯示1.8Khz（有時130HZ\600HZ亂顯示，不穩，每次測量都不一樣，用示波器測也是這樣），我做了5塊板，都這樣，求解

555的3腳是達林頓輸出，飽和壓降偏大，以至三極管截止時不徹底。

解決辦法：

1、在三極管的“b-e”之間并1個數百歐姆電阻，最好加大100歐姆電阻再并電阻，使得基極分壓比>1/3；

2、在基極電阻上再串聯1枚3v左右的穩壓管（穩壓管正極接基極，或者用2個正向串聯的二極管，二極管負極接基極），b-e之間最好仍并1個電阻；

3、三極管采用基極帶分壓電阻的三極管。

另外注意一下：TP1和TP2脈沖極性是相反的，如果對占空比有要求的話就會有問題的。

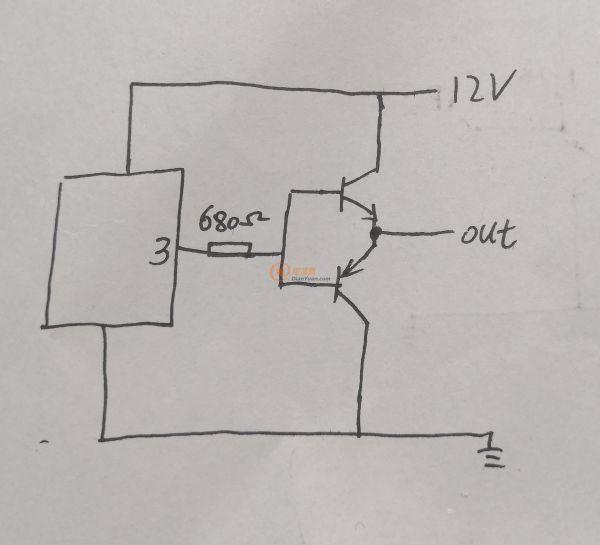

謝謝指點，我今晚回家試試，可不可以在3腳加圖騰，用8550、8050做個圖騰，給個圖，謝謝

后級負載相當輕，完全沒有必要再加圖騰，加二極管或電阻足矣。

我加一級隔離或圖騰，是為了防止NE555損壞，以前實際使用過程中，3腳不小心碰負極，結果就冒煙或著火了，小板在電路中，經常熱插拔。上星期剛燒了一片NE555,就是3腳對地了，我想寧可損壞外圍，也不要損毀NE555.望師傅指點迷津。

我用555，是因為價格較低，外圍精簡，我需要70-150赫茲的頻率，改用成本稍高一點的TL494或SG3525是否可行？

555價格低廉，但缺點是頻率/占空比相互牽制，頻率范圍窄。

494現在價格也不貴，最小化應用其實也不比555復雜及貴多少，但優點是是頻率和占空比分別獨立可調，其范圍極為寬廣。

我昨晚改成這樣了，示波器測得OUT頻率與3腳頻率一致了，改天裝設備上試試。順便請教一下師傅，為啥頻率低于65HZ的時候，波形不是方波？上升沿是圓弧

這樣的話實質上就是射極輸出，輸出與輸入同相，理論上680歐姆電阻可以不用。

上升沿是圓弧，你先脫開3腳后面的驅動，空載看看波形是否如此？

試著在輸出級用電阻分壓

再加一級跟隨比較器試試
