收到Rohm碳化硅MOS評估板已經有一段時間了，今天終于有空寫帖子。
先曬曬評估板和待評估的SIC MOSFET器件
樣品中遺憾的是沒有4條腿的SiC MOSFET,等后期有了再補上

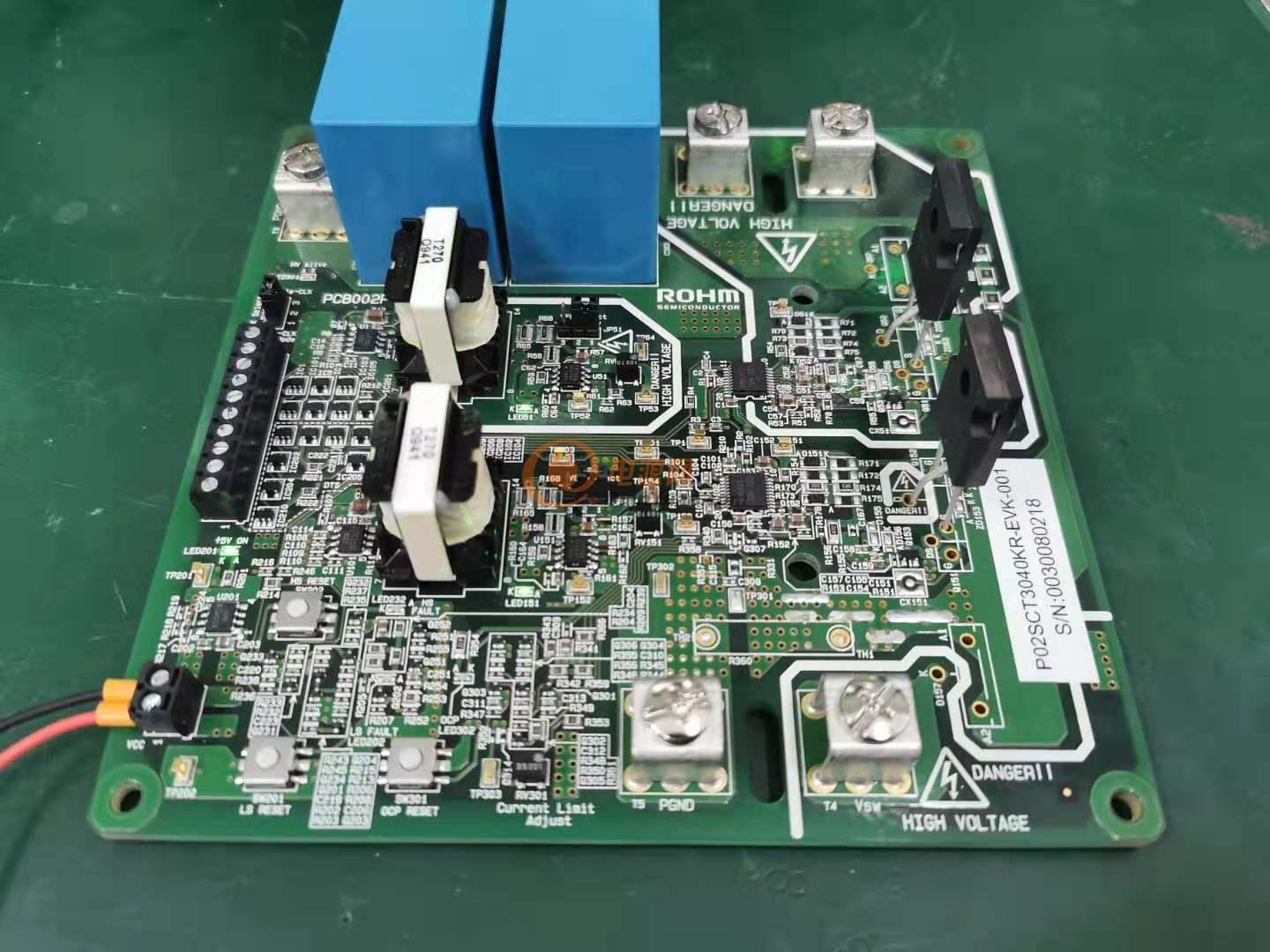

碳化硅評估板照片如下圖
評估板圖片先到這，接下來對板子的細節和器件進行評估分享
【親測ROHM評估板 】+Rohm SiC MOSFET 評測
全部回復(12)
正序查看
倒序查看
對評估版的細節做個簡單介紹
1、主電路上封裝兼容TO247-3L和TO247-4L兩種封裝，可以方便的對比兩種封裝的器件特性差異
2、驅動芯片采用Rohm SIC MOSFET 專用驅動IC，型號BM6101
詳細器件資料
/upload/community/2019/08/11/1565527258-31824.pdf
驅動芯片框圖及不同封裝的應用參考
3、雙脈沖控制部分，3個按鍵模擬信號機故障復位
0
回復
@小礦石
評估板帶的幾款SICMOSFET規格如下SCT3030AL 650V30mohm 70ASCT3060AL 650V60mohm 39ASCT3040KL 1200V40mohm 55ASCT3080KL 1200V80mohm 31A規格書下載地址：https://www.rohm.com.cn/products/sic-power-devices/sic-mosfet[圖片][圖片]
先來看一組SCT2080的測試數據
| VGSTH | IDSS | BVDSS | IGSSF | IGSSR | RDSON |
| 3.036V | 195.7nA | 2300V | 9.1nA | 7.0nA | 75.5 mohm |
| 3.077V | 203.1nA | 2309V | 10.5nA | 2.6nA | 75.2 mohm |
額定電壓1200V的SIC MOSFET,阻斷電壓居然到了2300V，可見余量很大
最新的SCT3080KE測試結果如下，Vgsth稍有提高，阻斷電壓依然高于額定600多V，良心產品啊
| IDSS | BVDSS | BVDSS | VGSTH | RDSON |
| 0.69uA | 1839V | 1885V | 3.354V | 81.1mohm |
| 0.71uA | 1839V | 1885V | 3.361V | 81.1mohm |
SCT3040 KE測試數據
| IDSS | BVDSS | BVDSS | VGSTH | RDSON |
| 0.78uA | 1714V | 1764V | 3.527V | 40.4mohm |
| 0.81uA | 1714V | 1764V | 3.668V | 40.5mohm |
從測試結果看，Rohm SIC MOSFET器件的一致性都較好，電壓裕量大
0
回復
@小礦石
先來看一組SCT2080的測試數據VGSTHIDSSBVDSSIGSSFIGSSRRDSON3.036V195.7nA2300V9.1nA7.0nA75.5mohm3.077V203.1nA2309V10.5nA2.6nA75.2mohm額定電壓1200V的SICMOSFET,阻斷電壓居然到了2300V，可見余量很大最新的SCT3080KE測試結果如下，Vgsth稍有提高，阻斷電壓依然高于額定600多V，良心產品啊[圖片]IDSSBVDSSBVDSS VGSTHRDSON0.69uA1839V1885V3.354V81.1mohm0.71uA1839V1885V3.361V81.1mohmSCT3040KE測試數據IDSSBVDSSBVDSS VGSTHRDSON0.78uA1714V1764V3.527V40.4mohm0.81uA1714V1764V3.668V40.5mohm從測試結果看，RohmSICMOSFET器件的一致性都較好，電壓裕量大
感謝樓主分析測試數據結果，這個數據看著性能是不錯的。
0
回復
@小礦石
今天找到問題所在了，這個評估版默認是按TO247-4L設計的，使用4L的器件測試驅動是OK的，可以準備上高壓進行測試了設置驅動電壓+18V/-2V,實測關斷電壓-1.918V[圖片]之前測試有問題主要是沒有焊接漏空的電阻[圖片]至此問題原因已分析清楚。[圖片]
先做一個階段性總結
1.該評估板設計上很好的兼容了247-3和247-4的封裝器件，使得參數評估對比簡化很多
2.控制拓撲上可以實現半橋、BUCK降壓、BOOST升壓等拓撲
3.驅動信號也做了很多實用的設計，比如死區時間、互鎖、單獨驅動、同步驅動等
4.保護功能全面，過流保護點可調的過流保護電路、故障鎖存、故障復位、故障指示等
5.可調的驅動電壓，可以適用Rohm不同Gen的SiC MOSFET
總體來說該評估板設計上是很完善的，所有器件采用Rohm的電子元器件，具有較好的生態解決方案
等Rohm 247-4L器件樣品拿到后再做進一步測試
