1 方案名稱
【應征入伍】高壓輸入220V降壓恒壓小家電控制板專用驅動方案！外圍超簡單
2 品牌名稱
世微半導體
3 方案特點
集成高壓啟動電路 ?
多模式控制、無異音工作 ?
支持降壓和升降壓拓撲 ?
默認 12V 輸出（FB 腳懸空） ?
待機功耗低于 50mW ?
良好的線性調整率和負載調整?
集成軟啟動電路 ?
內部保護功能：過載保護 (OLP)
逐周期電流限制 (OCP) ?
輸出過壓保護 (OVP) ?
VDD 過壓、欠壓和電壓箝位保護 ?
封裝類型 SOP-8
4 規格：
方案描述
AP921是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、
器件個數少。同時產品內置高耐壓MOSFET可提高系統浪涌耐受能力。
AP921與傳統的PWM控制器不同，AP921內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。
同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。
此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。
AP921集成有完備的帶自恢復功能的保護功能：VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和VDD過壓保護等。
5 應用范圍
? 小家電電源
? 工業控制

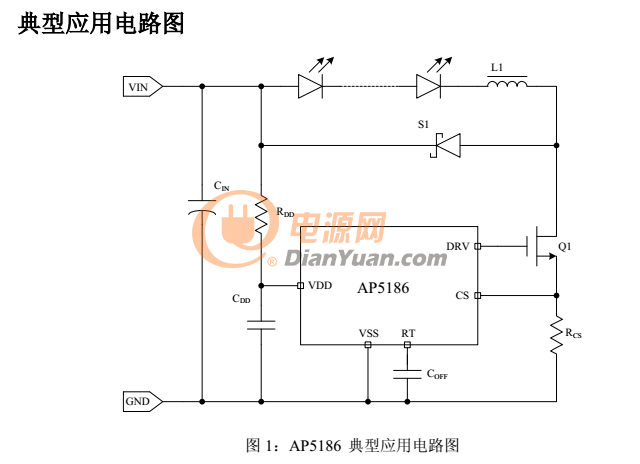

6 電路圖
7 聯系方式
歐工：13714437124 （微信） 18811874036 Q：2355558464
