一：方案名稱：SLM411低壓線性恒流驅動方案

二：方案品牌：數明半導體

三：方案功能及特點

      1.寬輸入電壓范圍： SLM411：4.5-42V；支持 PWM 調光

      2. 低壓差工作，最低支持0.3V壓差恒流

      3. 高可靠性，內置過溫調節，SLM411A的過溫保護功能在芯片結溫達到135℃ 時，啟動線性降電流功能，從而在降低系統功耗的同時，不會造成LED閃爍。

四：方案描述

? 線性恒流LED驅動

? 15 ~ 350mA，外部電阻設定電流

? 寬輸入電壓范圍： 4.5V ~ 42V

? 100Hz~20kHz 調光頻率

? 超低drop-out壓降（20mA驅動時，低至300mV）

? ±5%輸出電流精度

? 電源及負載調變率0.1%/V

? SOT23-6及SOIC8-EP無鉛環保封裝



 五：應用?



? 戶外洗墻燈

? 汽車氛圍燈，尾燈，剎車燈

? 船燈

? 標識牌照明模組（商標、指示牌、倉庫存儲、停車場等）

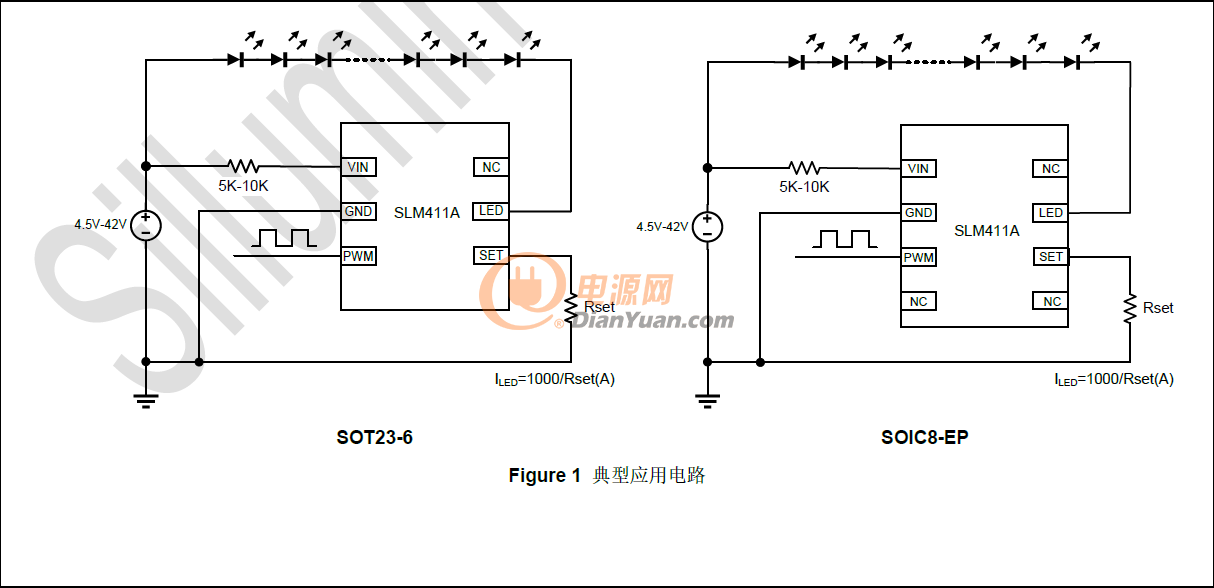

六：電路圖
