無PWM控制器無MOS管的IGBT驅動電源是什么電路？

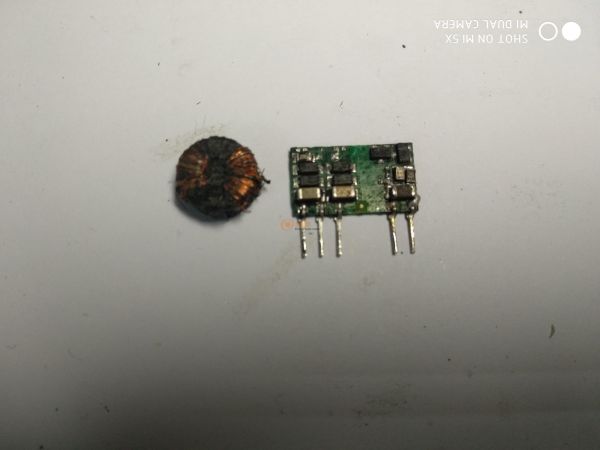

解剖學習一個國外的2W的12V輸入，15V/0.7A，-9V/0.11A雙路輸出電源。

初級只有2個三極管、2個電容、3個電阻，

次級只有4個二極管、2個電容、1個電阻，

含有1個大磁環（含紅黃綠紫4路）和1個小磁環，

無pwm控制器，無mos管。這是什么電源？

全部回復(15)

只看樓主

正序查看

倒序查看

ymyangyong

2019-05-13 17:13

是不是電子變壓器？

回復

鄒姜一郎

LV.4

2019-05-14 08:41

@ymyangyong

是不是電子變壓器？

IGBT驅動電源

回復

fysh

LV.5

2019-05-14 10:51

RCC振蕩

回復

鄒姜一郎

LV.4

2019-05-14 13:11

@fysh

RCC振蕩

我沒有做過RCC電路，剛剛簡單的了解了一下概念。說是一種自激式反激電路，次級和常規反激式開關電源一樣，接整流輸出。

我有2個疑問。一個是電路里拆出了一個大磁環，上面至少有4種不同的顏色的繞組。請問磁環可以做反激電源的變壓器嗎？是不是把磁環磨出氣隙，再粘在一起？

另一個問題是，這是+15V/-9V的兩路輸出，為什么次級會有4個二極管，每路2個二極管，陰極連接在一起，陽極和磁環繞組相連。感覺不是常規的單二極管次級整流輸出。

回復

fysh

LV.5

2019-05-14 14:25

@鄒姜一郎

我沒有做過RCC電路，剛剛簡單的了解了一下概念。說是一種自激式反激電路，次級和常規反激式開關電源一樣，接整流輸出。我有2個疑問。一個是電路里拆出了一個大磁環，上面至少有4種不同的顏色的繞組。請問磁環可以做反激電源的變壓器嗎？是不是把磁環磨出氣隙，再粘在一起？另一個問題是，這是+15V/-9V的兩路輸出，為什么次級會有4個二極管，每路2個二極管，陰極連接在一起，陽極和磁環繞組相連。感覺不是常規的單二極管次級整流輸出。

鐵硅鋁自帶氣息
