在T型三電平電路中，當輸出短路時，有時偶爾會有炸機問題，多半是在-90度時，經過檢查，發現下圖中15V的穩壓管擊穿壞掉。驅動電阻以及驅動光耦均正常，驅動電壓就會一直輸出-20V，懷疑有可能是這個穩壓管這里有問題？但不知道為什么？按說沒有道理。求遇到過此現象的工程師們或者感興趣的同仁前來探討研究一波。（）
驅動電路：（主要是橫管Q3的驅動壞掉，造成真個系統崩潰，我是這樣理解的：三電平輔助管Q3壞，導致上逆變壞，導致PFC壞，進而炸機）
接我上次發的貼，我在橫管Q2/Q3GE之間加雙向TVS用來抑制GE之間的瞬時脈沖，起到良好作用，但依然發生炸機，現發現這個穩壓管的問題）

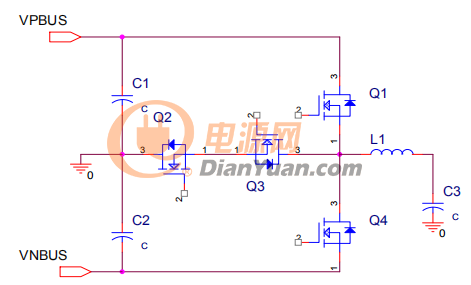

T型三電平：
短路發生造成PFC，上逆變壞，三電平全壞，只有下逆變管OK！不太理解！下面是短路波形：
