300W LLC電源諧振電容發熱問題

本人不是專業做電源的，最近弄了個諧振給功放用，輸入輸出工作狀態看起來OK，后來無意摸了一下諧振電容，嚇一跳，發熱厲害，滿載5分鐘有80度左右，手無法摸，用過單只CBB雜牌473J/630V,15MM腳距，CBB22/223/2只并聯，法拉的MMKP82/473/1600V/22mm腳距，都非常燙，原來以為換了法拉MMKP會改善，結果失望，跟單只473/630V的幾乎一樣熱，2個CBB22/223并聯情況稍好，但還是熱得無法接受，這里大佬如云，希望能指點一二。

基本參數：

輸入AC 200-240V, 輸出：正負65V/2.3A，正負15V/0.5A, 單12V/0.5A.

變壓器參數：

原邊38匝，0.1mmX60P絲包線，LP=500uH, LK=100uH, 輔助3T/0.4mmX1P, 副邊13T+13T,0.1mmX120P絲包線，3T+3T，0.4mmX1P, 2T/0.4mmX1P.

諧振電容=473

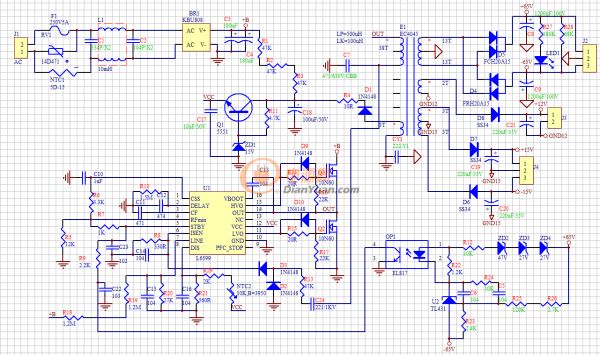

原理：

大佬們看看是不是電路有問題，還望指正，謝謝！

全部回復(9)

只看樓主

正序查看

倒序查看

hunter4051

LV.5

2019-04-04 21:29

前面沒有PFC最好K值2~3，這樣你會計算出來電感值比較小，電容比較大，諧振電感不需要這么大的，40~50uH就可以了，諧振電容用56或68nF的試一下

回復

regle

LV.2

2019-04-05 00:19

@hunter4051

前面沒有PFC最好K值2~3，這樣你會計算出來電感值比較小，電容比較大，諧振電感不需要這么大的，40~50uH就可以了，諧振電容用56或68nF的試一下

謝謝回復！其實有想過改感量的，但不確定是否有效，因為電感小電容大，電流應力加電容上，擔心更熱，磨氣隙有點麻煩而且磨小了加不回來，沒有嘗試。既然大佬這么說，這就去試試看。

回復

firefox886

2019-04-05 11:28

K值取2-3？還有效率？

回復

regle

LV.2

2019-04-05 12:07

@firefox886

K值取2-3？還有效率？

已將變壓器改為： LP=270UH, LK=90UH, 電容473，693（473+223）， R5改為12K，電容發熱更嚴重，滿載3分鐘473熱到有裂痕。另外，減少了LP，LK并不是跟著LP線性減少，變化很小，例如想要LP=270, LK=50, 感覺很難，骨架=單槽EC4045（雙槽中間3mm隔離那種也差不多一樣情況）, 原邊副邊2組線圈已經繞得很近，只隔了5層膠紙。對于怎么進一部減少LK暫時無計可施了，還望有經驗的大佬指點。

回復

米山人家

LV.8

2019-04-05 13:05

@regle

已將變壓器改為：LP=270UH,LK=90UH,電容473，693（473+223），R5改為12K，電容發熱更嚴重，滿載3分鐘473熱到有裂痕。另外，減少了LP，LK并不是跟著LP線性減少，變化很小，例如想要LP=270,LK=50,感覺很難，骨架=單槽EC4045（雙槽中間3mm隔離那種也差不多一樣情況）,原邊副邊2組線圈已經繞得很近，只隔了5層膠紙。對于怎么進一部減少LK暫時無計可施了，還望有經驗的大佬指點。

諧振電容不合格！

只能用CBB81或MPK電容，而且不是所有的CBB81都合格，要看廠家，要試的。

回復

firefox886

2019-04-05 16:16

諧振電容可以選松田，法拉，MMKP82的材料！

回復

regle

LV.2

2019-04-05 19:23

@firefox886

諧振電容可以選松田，法拉，MMKP82的材料！

已經確定就是電容的問題，感謝上面2位大佬，因為我試完了手上所有3種電容都沒改善，就懷疑其他，走了彎路。2位大佬都提到電容，我就專門拆了原來買別人的成品過來試了試(CBB22/630V/104)，真改善很多，現在可以長時間摸電容溫熱，估計沒超過50度，變壓器還是原來K=5，滿載5分鐘變壓器也幾乎沒有感覺到有溫升，MOS管溫升最快但在正常范圍。雜牌電容真不是隨便拿來就能用的，手上那20個MMKP82/473/1600V法拉樣品估計是假貨，是在TB上找了最便宜的一家店買的，辣雞玩意...
