求解UC3842為核心的開關電源的一個疑問

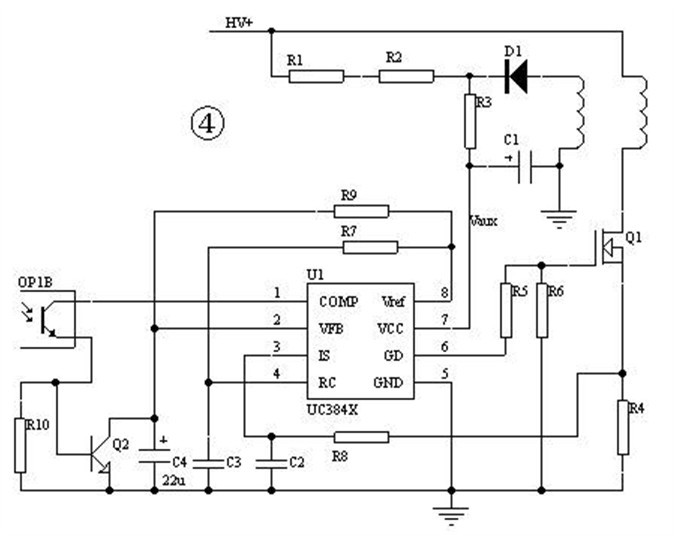

最近做一個開關電源看到這個UC3842的電路，有一個地方沒想明白想請教一下大神們還望不吝賜教。3842的2腳被R9拉高了電平不是會導致1腳輸出低電平進而關斷PWM輸出么，而光耦和Q2應該只在主輸出回路達到相應電壓后才會拉低Q2這樣不是無法工作？但是網上說這個是常見電路始終無法弄明白希望哪位大神能指點一二

全部回復(5)
正序查看
倒序查看
2019-02-19 13:17
沙發。
0
回復
hylylx
LV.9
3
2019-02-19 13:22
頭次見這種電路，Q2是起負反饋作用，你的分析一開始就錯了，結果肯定也不會對。
0
回復
fjpopov
LV.1
4
2019-02-19 13:41
@hylylx
[圖片]頭次見這種電路，Q2是起負反饋作用，你的分析一開始就錯了，結果肯定也不會對。

網上有挺多個類似這個電路的圖和原理圖的，比如這個圖3842的反饋部分也是這種結構，我就是覺得我自己的分析很可能不對才希望能有高人幫忙分析一下

0
回復
2019-02-19 15:43
@hylylx
[圖片]頭次見這種電路，Q2是起負反饋作用，你的分析一開始就錯了，結果肯定也不會對。
這部分是軟啟動電路，開機后C4充電，2腳電壓緩慢升高達到軟啟動目的，之后Q2切回正常工作狀態。
1
回復
fjpopov
LV.1
6
2019-02-19 16:07
@ymyangyong
這部分是軟啟動電路，開機后C4充電，2腳電壓緩慢升高達到軟啟動目的，之后Q2切回正常工作狀態。
謝謝版主
