大伽們：
我現在用一個UC38325AN做了一個醫療電源，硬全橋的PWM方式，要求是：輸出0-180V，300W。效率：80%，頻率：170KHZ左右。現調試中出現的問題是：一開機輸出MOS管壞，Q1，Q3，采用隔離驅動MOS管。都不知道原因是什么？請大家?guī)兔Ψ治鲆幌拢x謝！

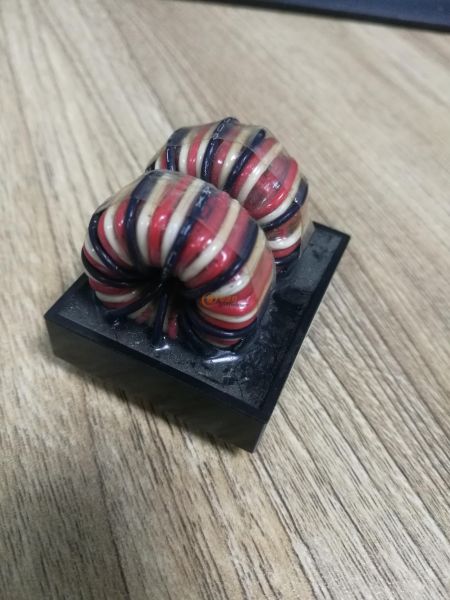

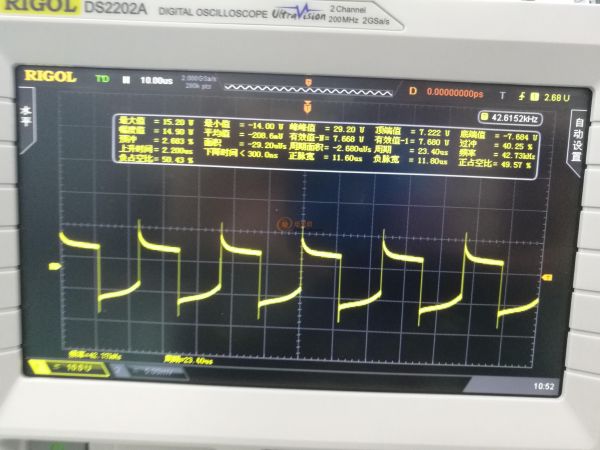

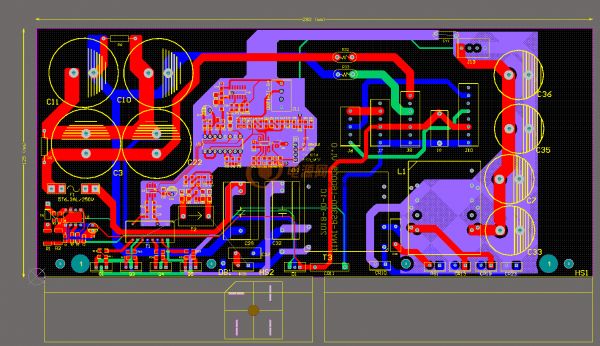

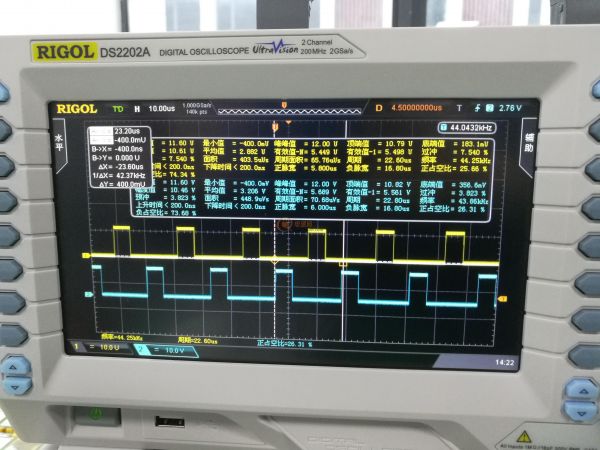

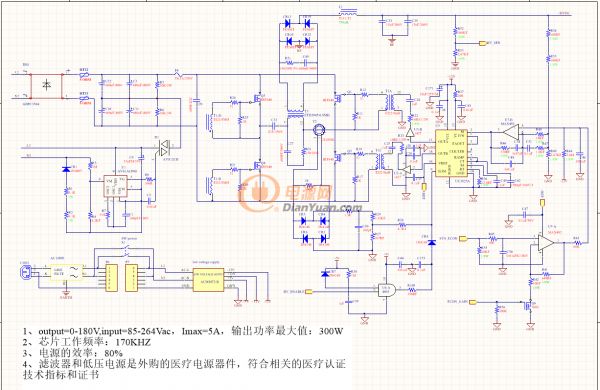

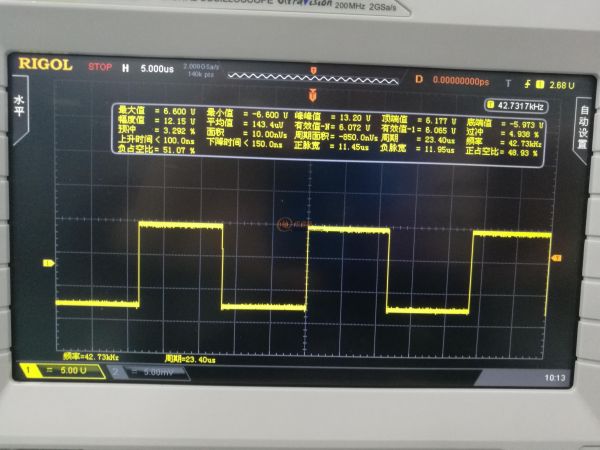

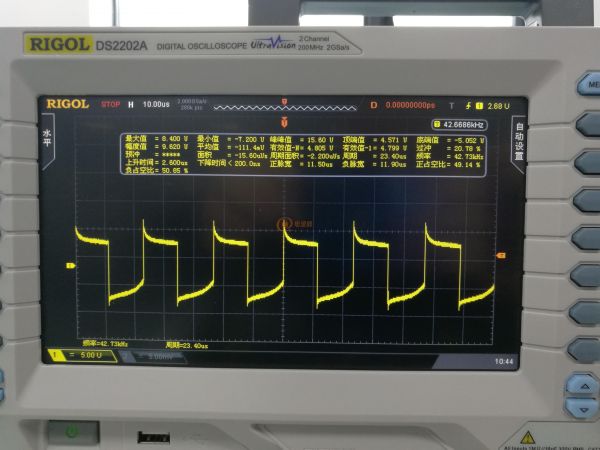

我提供原理圖，PCB，測試的波形如下：
300W可調電源
全部回復(9)
正序查看
倒序查看
一般如果是不帶負載就炸機，多半是橋有直通現象了，橋可以先通一個0V開始的電壓，慢慢加看電流是不是在快速增大。
再仔細看了下你的圖，如果實際驅動變壓器跟圖紙一致的話，驅動時序會讓每個半橋的MOS是同時開通的，不應該吧？最嚴重的是，Q1 Q3 的連接，S腳接高壓，體內二極管是正向?qū)ǖ摹＿@種錯誤，太低級了，初學者嗎？做醫療電源會害死人的
0
回復
，@st.you
一般如果是不帶負載就炸機，多半是橋有直通現象了，橋可以先通一個0V開始的電壓，慢慢加看電流是不是在快速增大。再仔細看了下你的圖，如果實際驅動變壓器跟圖紙一致的話，驅動時序會讓每個半橋的MOS是同時開通的，不應該吧？最嚴重的是，Q1Q3的連接，S腳接高壓，體內二極管是正向?qū)ǖ摹＿@種錯誤，太低級了，初學者嗎？做醫療電源會害死人的[圖片]
你看出來的問題是對的，是原理圖畫的有問題。實際上沒有體二極管導通的
