恩, 更換了之后就好了,我現在想找到原因,  猜測有這個方面的原因:

1. MOS管在貼片的時候，因為靜電防護等等不當操作，造成MOS管的隱性問題，出貨的時候做簡單的測試沒有檢測出來，在客戶那里出現

2. 物料本身存在不良的問題

3. 輸入給電源的輸入源功率不夠，不過，我不太確定當輸入功率不夠的時候損壞的機理是什么？

這些暫時是我的猜測而已，隨后我限制一下輸入源的電流再做一次測試看看。。。

另外，還有一個問題，在BOOST的時候，從波形可以看到PWM的占空比抖動很厲害，這個是正常的嗎？

哪些原因會造成PWM發生大幅度的抖動呢？

我大概看了一下采樣電阻的波形，應該沒有飽和，上升和下降還比較線性，不知道是不是測量的問題，采樣電阻上的尖峰很多。

明天發波形把。。有點晚了。

占空比抖動，我了解了一下，說和電流的斜坡補償和環路有些關聯，LTC3780有一個ITH端，我用手去觸摸這個腳的時候，占空比抖動更加厲害，只是不知道我該如何調整這個腳的外圍器件。

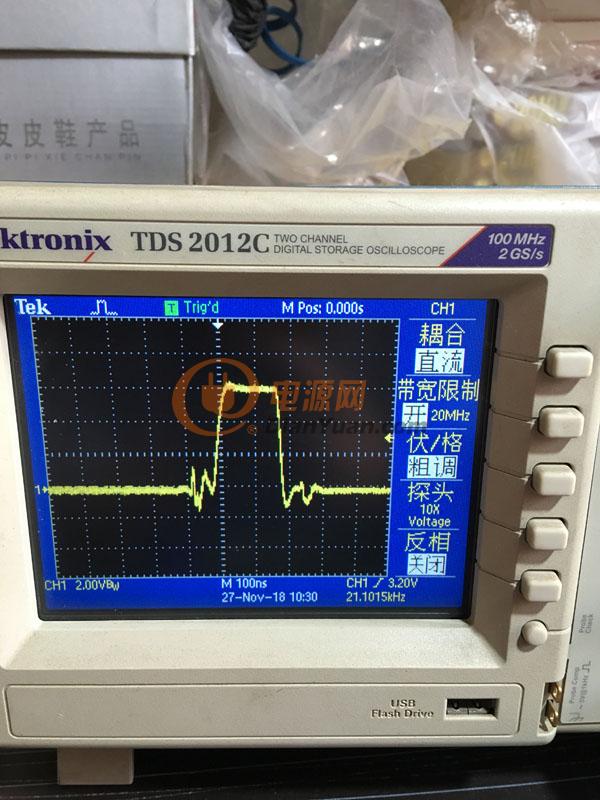

上面發的圖是開了20M帶寬限制的，看起來還不錯，今天關掉了20M限制，再測量，尖峰明顯多了。

后來，在4個MOS管的柵極差各串聯了一只18歐姆的電阻，擔心這個電阻太大，MOS管功耗過高，就空載開機，輸出正常，但是MOS管很熱，輸入電流明顯增大，說明開關功耗明顯增大了。

后來又各并聯了2只18的電阻，3只并聯差不多6歐姆，GS驅動的上升沿頂部稍微有點圓，不開20M帶寬限制的時候，尖峰和振蕩明顯降低了不少，效率沒有測量。

另外，我猜測燒MOS管和尖峰可能有關，可能是柵極沒有串聯電阻導致的，我準備改版加3.3歐姆RG電阻，

你的3789柵極加了RG電阻沒有？

另外，有一個問題，有點困惑，給被測電源供電的220V電源插頭和示波器的插頭是否不能使用同一個插線板供電？

描述幾個現象：

1.   220V電源的輸出負極地線和被測電源是共地的，當示波器的地線夾子懸空，直接測量被測電源的某個點，示波器可以顯示出波形，只是波形很不穩定，而把地線夾子接到被測電源，波形就穩定了。

2.  當示波器的地線夾不接被測電源的地線，比如，比如我要測量高邊MOS管的VGS波形，地線夾子接到高邊MOS管的S極，測量接到G極，表筆在接觸時會有打火現象。感覺像是漏電一樣，理論上2個設備是獨立，沒有壓差回路，怎就打火呢？  記得曾經測量過一次MC34063的時候，因為示波器表筆測量打火把MC34063燒掉了，具體不記得是測的哪2個點了，后來，我試著將220V電源和示波器的插頭分別插到2個線路很遠的插線板，這個現象就明顯好很多。

這些個現象像是220電源和示波器通過市電線路產生了一個公共的連接而出現的打火。

如何解釋和如何解決呢？

布線沒做好，也會有干擾。

樓主：我想問個問題，如果這個電源輸入是12V，輸出也是12V，4個MOS管是怎樣工作的，輸入12V輸出也是12V，電路不升壓也不降壓，是不是在輸入電壓等于輸出電壓的時候，MOS燒掉的，我沒有做過這種電路所以才問樓主的。

當VIN>VOUT時，輸出上管處于長通狀態，下管關斷，輸入的上管和下管處于BUCK同步整流降壓模式；

當VIN

當VIN>=VOUT時，或者 VIN<=VOUT,  這里的大于和小于是指趨勢的意思，因為VIN和VOUT沒有絕對相等的狀況，控制器會先降壓再升壓，4只MOS管會同時工作，保持VOUT的穩定。

2種狀況的區別就是 在每個PWM的周期中，以振蕩時鐘的上升沿作為起點，輸入2管和輸出2管的先后順序不同。 具體可以看看中文手冊的第12頁，有具體的描述，不過，我感覺手冊的描述有點問題，管子的A,B,C,D標號寫錯了。

模式的切換條件沒有研究過，我猜應該和芯片的優化設計有關系，這個就不太清楚了，可以通過查看波形研究。

對于開關電源，我還不是很在行，只是略懂一點皮毛而已，希望可以多交流交流

客戶的應用是輸入穩定的12V和24V， 壞的情況都是在開機瞬間， 暫時還不知道是不是在12V輸入的時候損壞的。

我沒有加RG電阻，關20M限制，用示波器觀察，尖峰和振蕩還是有一些的，也不排除是瞬時尖峰導致的。

不過，我測試了，輸入8-30之間，進行過空載上電測試，帶載上電測試，沒有出現損壞的情況。

前天也測試了，限制輸入功率的方式帶載上電測試，也沒有出現損壞的情況。

客戶的負載是液晶顯示器的視頻控制板和LED液晶屏。

GS并聯10K電阻，這個手冊上面沒有提過，包括原廠的幾款3780的EVM板上都沒有加，可能在芯片內部已經內置了也說不定。

這個芯片有人做到了200W，并且量產，就是壇子里面的人。

另外，芯片手冊上提到，當輸入和輸出接近的時候，效率最高，在突發模式下，負載電流2A時，效率快到99%，我想不至于會產生很大的文波吧，

我這邊自己測試的文波大概在100mVpp。

我碰到過類似情況，拓撲也差不多，

不過我的是數字電源，現在基本確定是GPIO PWM部分配置問題。我還在查。

你那個我建議測試一下啟動瞬間MOS的驅動波形。不要測穩態。

好快，時隔2年了，這個問題最終的解決辦法就時在MOS管的柵極串聯了小電阻，后來再批量的時候，沒有發現損壞MOS管的問題，希望能幫到遇到類似問題的人。。。。
