頂

不要頂啊！講解下。。。

zvs實現條件一是諧振腔處于感性，即開關頻率大于諧振頻率，二是死區時間完成寄生電容充放電

圖1的Ip應該是個定值或者是個極限值Ip_min，而圖2 的Ip是一般所指的漏感電流（隨負載變化）。

頂

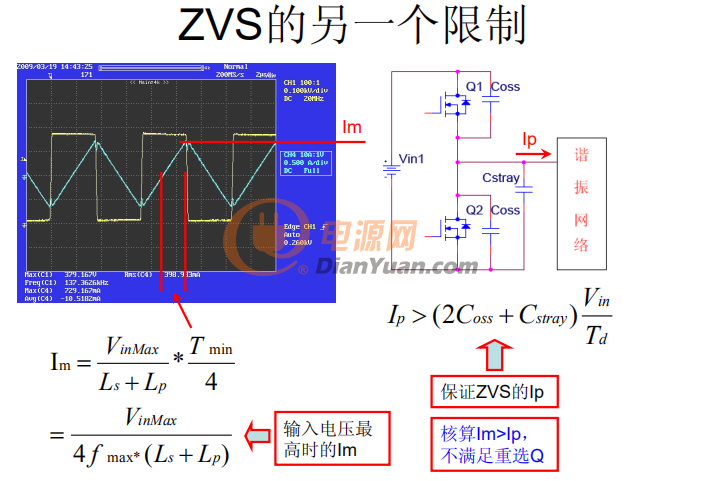

干電源8年了，不知說的對不對，要滿足軟開關，一個條件就是死區時間內完成mos管和變壓器寄生電容的充放電，即諧振電流Ip>(2coss+cstray)vin/td,空載時，諧振電流主要成分為勵磁電流Im,即Im≈Ip，因此空載時要實現軟開關，要滿足Im>Ip

干電源8年了，不知說的對不對，要滿足軟開關，一個條件就是死區時間內完成mos管和變壓器寄生電容的充放電，即諧振電流Ip>(2coss+cstray)vin/td,空載時，諧振電流主要成分為勵磁電流Im,即Im≈Ip，因此空載時要實現軟開關，要滿足Im>Ip

我的理解，軟開關就是電流流過體內二極管時開通，

OK，標準的LLC教材，會給你秀出來LLC的工作平面，3個，分別是fs>fr；fs

容性區的特征是零電流關斷，并不適用與MOSFET這種半導體器件；硬開通，對MOSFET（尤其是軟開關類的MOSFET）是致命的。

我們這里只討論感性區。

第一步，

fr是由諧振腔決定的，Cr和Lr。對應的1/2*Tr是諧振腔振蕩的最大時間。

此外還有個Cr、Lr和Lm決定的振蕩頻率，1/2*Tr之外的時間，由該振蕩決定。又因為Lm很大，我們認為這個振蕩的周期很長，比如說10*Tr。

以上是振蕩的基礎，假設你已經明白。

因為fr是確定的，而fs是變化的，就出現了兩種工作狀態，我喜歡稱為SRC和LLC。

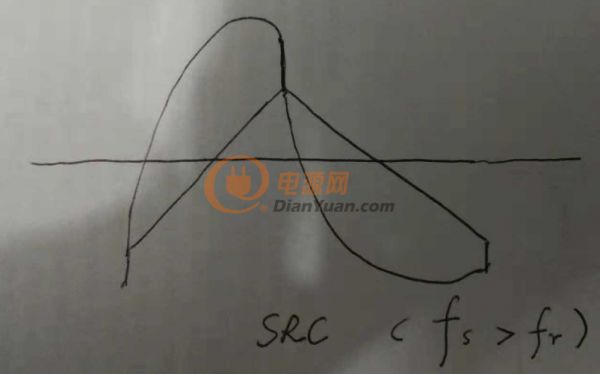

SRC的特點是fs>fr，也就是說1/2*Ts < 1/2*Tr，所以一個工作周期中，只發生了一種振蕩。Cr和Lr的振蕩。

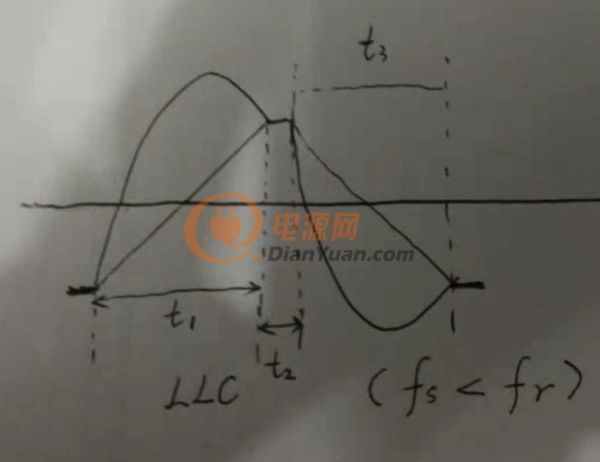

LLC的特點是fs也就是說1/2*Ts > 1/2*Tr。在一個工作周期中，t1時間段內發生Cr和Lr的振蕩；t2時間段內發生Cr、Lr和Lm決定的振蕩，

如前所述，Lm很大，振蕩周期很長，我們認為ip電流在這個階段是恒定的，不發生變化。也就是LLC典型的“平臺區”。

平臺區是LLC一切優秀特質的根源，MOSFET的零電壓開通和輸出整流二極管的零電流關斷。

這里可以得到一個結論，半橋情況下 ILm_max =1/2 * Vin/Lm * 1/2 * Tr

----------------------------------------------------------------------------------

第二步，模態分析

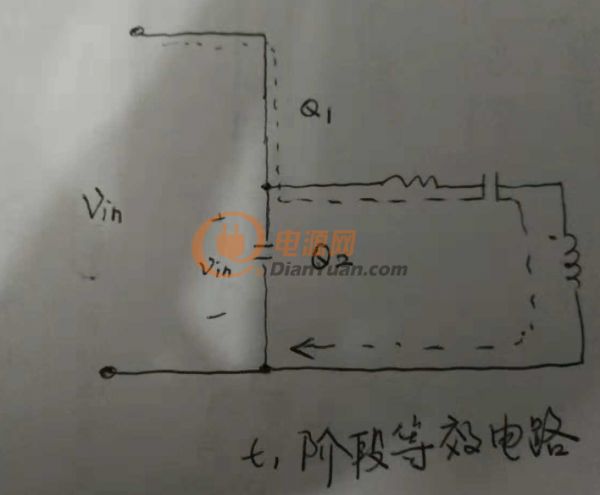

t1階段，Lr和Cr的振蕩，Q2關斷，其寄生電容上有等于Vin的電壓。

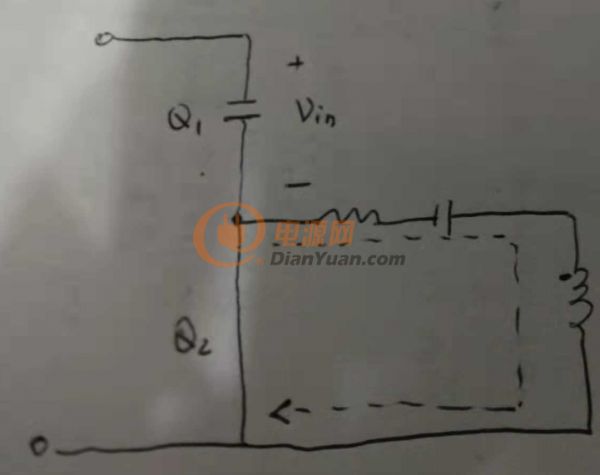

t3階段，Q1和Q2的狀態互換，Q1關斷，其寄生電容上有等于Vin的電壓。

那么問題來了，t1階段和t2階段的變換過程發生了什么？零電壓開通是怎么實現的？

ZVS，零電壓開通，就是說，其Vds壓降將為0以后再控制門極開通。

這里給出一個結論，t2階段開始時關斷Q1，t2階段結束時開通Q2，這里就有了所謂的死區時間，Td，Td=t2。死區時間意味著，沒有驅動脈沖，兩個MOSFET均

等效為寄生電容。

如上所述，在此期間，Ip=ILm_max，維持恒定。那么這個電流一方面給Q2放電，一方面給Q1充電。

以下的狀態微分方程幫助你理解：

為了實現ZVS，t2結束以前，Q2寄生電容的電壓必須放為0，就有了下面的等式。當然，如果你愿意的話，還可考慮上寄生電容。

---------------------------------------------------------------------------------------------------------------------------------------------------------

總結，其實ILm > Ip的說法有些奇怪的，可能是對Ip的定義不清楚，可以定義成，實現ZVS所需的最小原邊諧振電流。

可以看看變壓器原邊的電壓波形和副邊的電壓波形；

就明白了。
