大家好，小弟最近新手入門設計一個雙管正激24V200W電源，采用常規的UC3844+2110S+FET管方案，目前調試過程中，遇到以下問題，請教一下各位 。
目前遇到的問題：
1、電流波形在FET管開和關都存在尖峰和振蕩，這個把RC調大會好一點，但無法達到較好消除，而且調大RC濾波會導致電流下降的斜率加大，變成三角波，這些尖峰有沒有什么辦法消除？
2、輸出加電子負載，0.1~0.5A的時候，占空比還是正常增加的，但0.5~10A這個過程，隨著負載增加，占空比是不斷在下降，輸出電壓也隨著下降，無法穩壓，示波器觀察，外部負載增加，電流的斜率會越來越大，電流上升到1V保護的時間越短，波形就截至了，所以占空比越變?cè)叫。珵槭裁催@個電流斜率會隨著外部負載加大而變大？是因?yàn)樽儔浩黠柡瓦€是其他原因？新手搞得不太懂，現在參數該嘗試的都嘗試了，雖然電流是能拉出來，但到10A的時候只剩下14V左右了，還是不能穩壓
其中，
ch1是下管Vgs波形；
ch2是采樣電流波形，即下管S到GND的波形；
ch3是經RC濾波后的電流波形，R、C分別位1KR，100pF；
ch4是次級整流二極管輸出波形

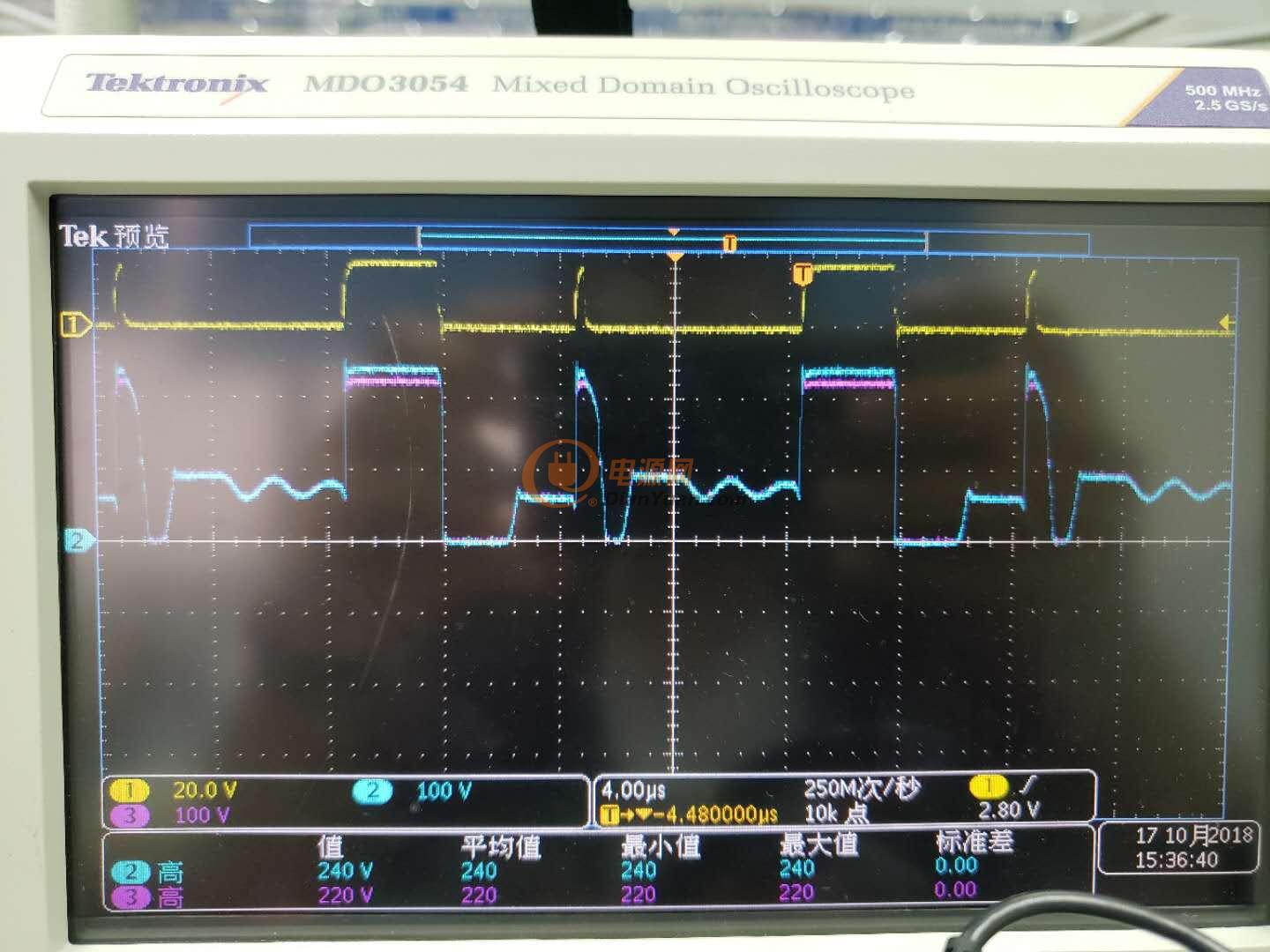

帶載1A，電流在開關打開時和關閉后有尖峰產生
帶載1A放大來看
帶載5A，電流斜率變大，占空比減少，輸出電壓降低
