1.方案名稱：BP3165XJ

2.方案品牌：上海晶豐明源

3.方案簡介：

BP3165XJ 是一款高精度反激型的LED 恒流驅動芯片。芯片工作在電感電流斷續模式，適用于85Vac~265Vac 全范圍輸入電壓的隔離反激型LED恒流電源。BP3165XJ 芯片內部集成650V 功率開關，采用專利的退磁檢測技術和高壓JFET 供電技術，無需VCC電容和啟動電阻，使其外圍器件更簡單，節約了外圍的成本和體積。BP3165XJ 具有多重保護功能，包括LED 短路保護，開路保護，芯片溫度過熱調節功能等。采用SOT33-5B 封裝。

4.方案特點：

? 無VCC 電容、無啟動電阻? 集成高壓供電功能? 無需輔助繞組檢測和供電? 寬范圍輸入電壓? ±5% LED 輸出電流精度? LED 短路保護? LED 開路保護? 芯片供電欠壓保護? 過熱調節功能

5.適用范圍：

? LED 球泡燈? LED 筒燈? 其它LED 照明

6.方案原路圖：

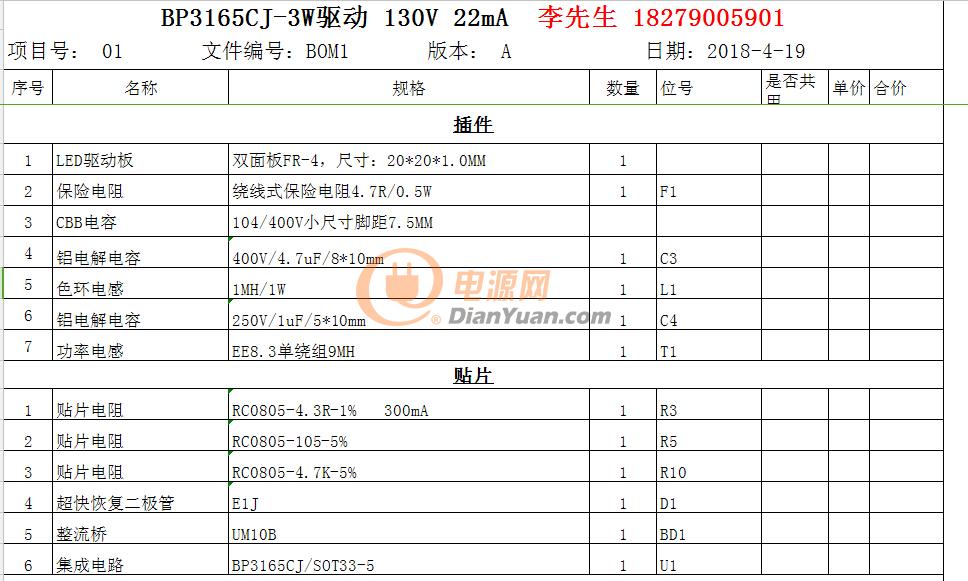

7.方案BOM

8.方案聯系人：

  李先生：18279005901  微信同號
