常規電位器調光分析

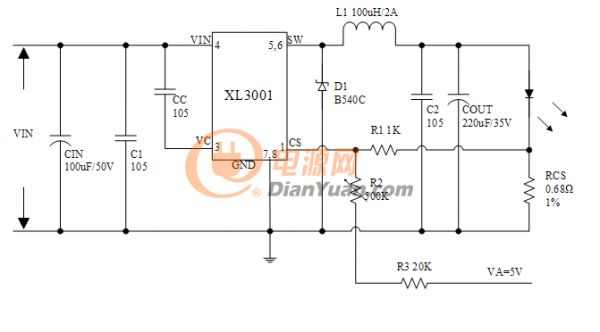

以XL300X為例,常規電位器模擬調光電路如圖1 所示:

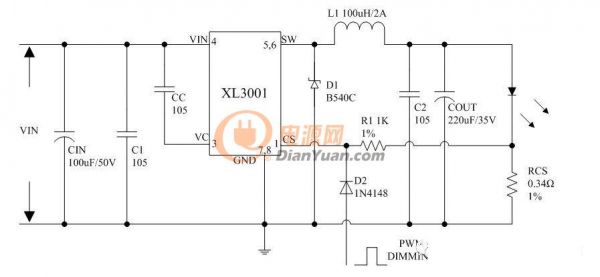

圖1.XL3001常規電位器調光電路

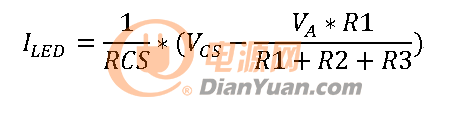

輸出電流可以近似用下式表示:
備注:
1.VA為固定電壓源5V,VCS為基準電壓0.21V,Rcs為限流電阻,R2為電位器,R1與R3為定值電阻;
2.如果計算出IOUT的值為負值,則表示輸出電流為0。
從上式看出,電位器R2位于分母位置上,故輸出電流不可能與電位器阻值呈線性關系。按原理圖中所給值計算,輸出電流與R2阻值關系見圖2。從圖中可以看出,輸出電流與電位器阻值是非線性的關系。

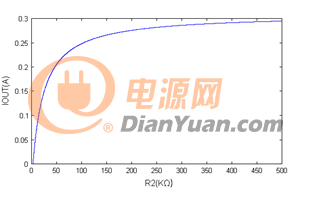

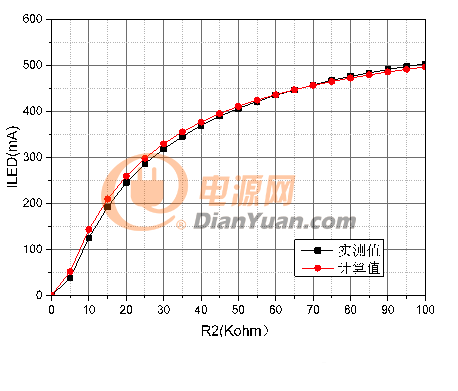

圖2.常規電位器調光輸出電流與電阻值關系
改進的電位器調光方式
同樣以XL3001為例說明,與圖1相比,圖3主要多出LM321和TL431,電流原理簡要說明如下:
TL431輸出2.5V電壓為電位器供電,電位器抽頭對地阻值為RX,即電位器抽頭對地電壓正比于RX阻值;LM321用作電壓跟隨器,故LM321輸出的電壓VA等于電位器抽頭處電壓,即VA正比于RX。
輸出電流可以近似用下式表示:
備注:
1.VA為電位器抽頭對地分到的電壓,VCS為基準電壓0.21V,RX為電位器抽頭對地電阻值,Rcs為限流電阻,R4為電位器標稱最大阻值,R1與R2為定值電阻;
2.如果計算出IOUT的值為負值,則表示輸出電流為0。
從上式可以看出,RX在分子位置上,輸出電流 IOUT與RX呈線性關系。按原理圖中所給值計算,輸出電流與RX阻值關系見圖4。

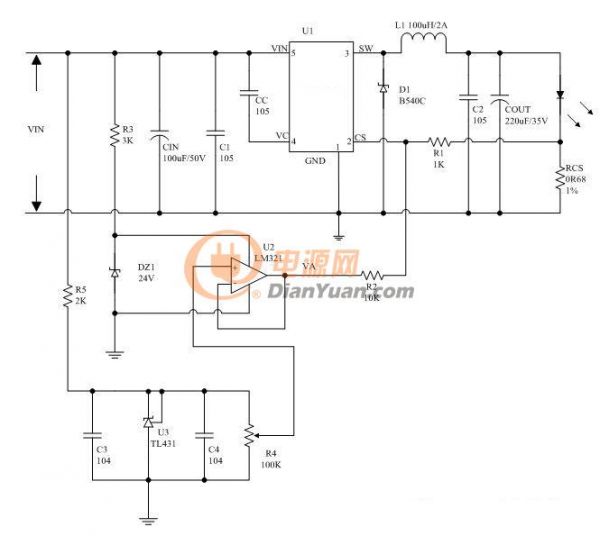

圖3. 改進后的XL300X電位器調光電路

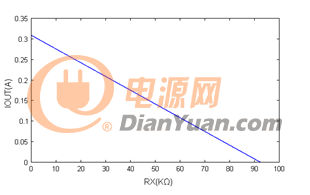

圖4. 改進后電位器調光輸出電流與電阻值RX的關系
設計注意事項
1.TL431的輸出電壓建議設置為2.5V,可以確保系統在通電、斷電過程中不會出現閃爍;
2.輸出接1串LED時(輸出電壓3.3V左右),TL431的供電電阻R5不要超過3K,否則在上電或斷電過程中,有可能出現閃爍的現象,同時輸入電壓較高時,需要考慮R5電阻的損耗;
3.電位器阻值幾乎可以任意選定(推薦50-500K以內),且不會影響輸出的一致性。
