同步整流BOOST，上管的關斷損耗如何優化？附波形

如上三個波形，分別是寬死區、正好死區、微直通死區

黃線是電感端波形，藍線是上管的G極，紫線是兩個線的差值，也就是上管VGS

上下管的型號都是SSF7509，參數80V 80A 8mR，參數手冊：/upload/community/2018/08/15/1534318736-67757.pdf

電感電流在25~50A，頻率20K

我的主要疑問就是，如何優化上管的關斷拖尾損耗？

這幾天一直在折騰死區，希望盡量避免激活上管的體二極管，讓下管的開通更順暢，以降低開關損耗

但是不管怎么調，上管始終都有50~80ns的關斷拖尾，難道這根本就不是反向恢復拖尾？是別的什么東西？

野蠻減小下管的開通電阻還會導致炸上管，目前下管的開通電阻是20歐

希望高手給點建議，謝謝

全部回復(8)

只看樓主

正序查看

倒序查看

斌520

LV.9

2018-08-15 21:14

換一批管子或是換別的型號試試，也許是管子的問題

回復

zz052025

2018-08-15 21:54

有線路圖也一起上傳

回復

wwwajjlcn

LV.1

2018-08-16 00:35

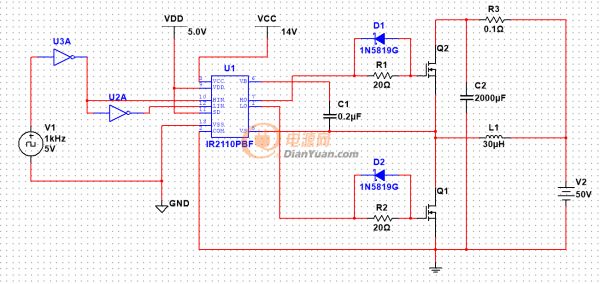

附上一個簡化的電路圖，是剛畫的示意圖，這塊測試板子我是直接畫的PCB，沒存原理圖，屬于入門學習，搞個普通的升壓電路

再貼個下管的波形，黃線是VGS，藍線是VDS，我就搞不清楚為啥開通到中途會有個坎，電壓不能順暢拉到底

回復

wwwajjlcn

LV.1

2018-08-16 00:40

@wwwajjlcn

附上一個簡化的電路圖，是剛畫的示意圖，這塊測試板子我是直接畫的PCB，沒存原理圖，屬于入門學習，搞個普通的升壓電路再貼個下管的波形，黃線是VGS，藍線是VDS，我就搞不清楚為啥開通到中途會有個坎，電壓不能順暢拉到底[圖片][圖片][圖片]

電路圖里還有個VB自舉充電二極管，忘記畫出來了

回復

ymyangyong

2018-08-16 17:38

@wwwajjlcn

電路圖里還有個VB自舉充電二極管，忘記畫出來了

自舉電容偏小了。輸出端接法也好奇怪。

回復

ruohan

LV.9

2018-08-17 08:47

@wwwajjlcn

這式BOOST線路嗎，

開通平臺式MOS的米勒電容引起的

回復

wwwajjlcn

LV.1

2018-08-18 12:10

謝謝各位幫助，又搞了兩天稍微有點眉目了

這款MOS不管如何暴力驅動，最快的關斷延時也在40ns左右，如果關斷太早激活了體二極管，那么拖尾要增到50~70ns，效率有點下降

下管開通的時候，電感上產生的第一個滑坡，就是上下管在互相較勁，看坡的幅度已經達到10~20V，估計瞬間電流已經上百A，所以下管開通太快沒有用了，反而增大損耗

回復

wwwajjlcn

LV.1

2018-08-18 12:14

@wwwajjlcn

謝謝各位幫助，又搞了兩天稍微有點眉目了這款MOS不管如何暴力驅動，最快的關斷延時也在40ns左右，如果關斷太早激活了體二極管，那么拖尾要增到50~70ns，效率有點下降下管開通的時候，電感上產生的第一個滑坡，就是上下管在互相較勁，看坡的幅度已經達到10~20V，估計瞬間電流已經上百A，所以下管開通太快沒有用了，反而增大損耗

第一段坡不是下管的米勒平臺，但可能是上管的，因為下管柵極電壓還在上升。

第二段雪崩式的懸崖才是下管的米勒平臺，此時下管柵極電壓暴跌，并且震蕩，等懸崖到底了才會繼續上升

回復
