小逆變焊機這樣的波形到底對不對?
俺以前是修焊機的,最近DIY了幾個小逆變焊機,做得也都差不多是一樣的,但其中一個波形出奇的好,而另外的幾個卻不怎么樣,請師傅們點拔其中的奧妙?
全部回復(32)
正序查看
倒序查看

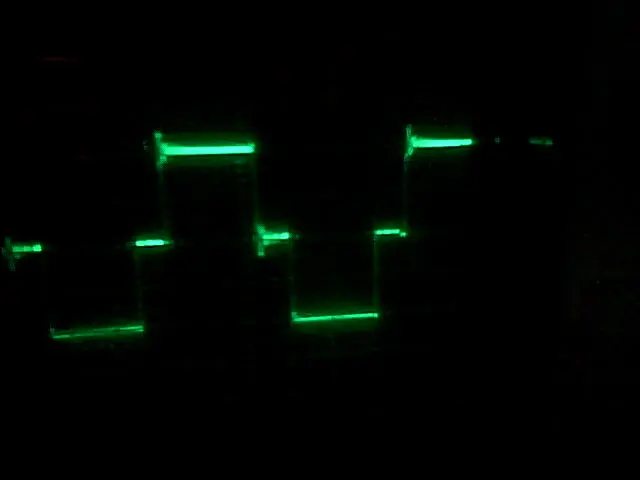

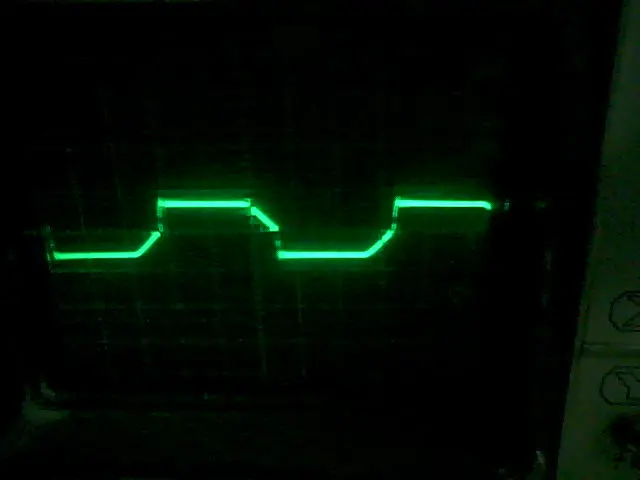

這是那個波形不錯的焊機的推動變壓器前的波形,(不加負載)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247178.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247178.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@youyou040809
這是那個波形不錯的焊機的推動變壓器前的波形,(不加負載)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247178.jpg');}"onmousewheel="returnimgzoom(this);">
這是加到柵極的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247348.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247348.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@youyou040809
這是加到柵極的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247348.jpg');}"onmousewheel="returnimgzoom(this);">

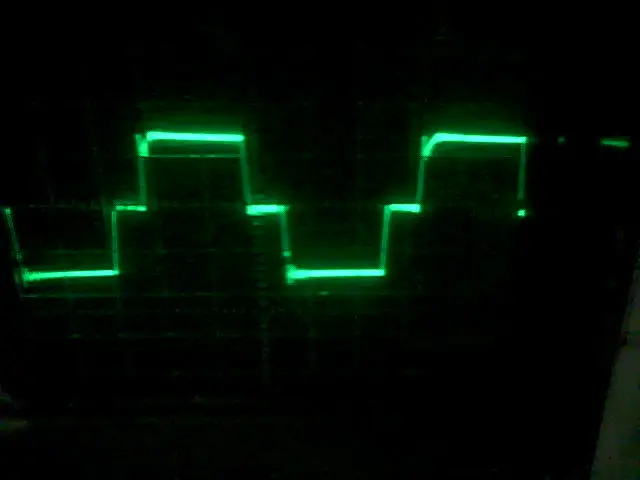

這是加到主變原邊波形(每格20V 10:1探頭)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247468.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247468.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@youyou040809
這是加到主變原邊波形(每格20V10:1探頭)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247468.jpg');}"onmousewheel="returnimgzoom(this);">

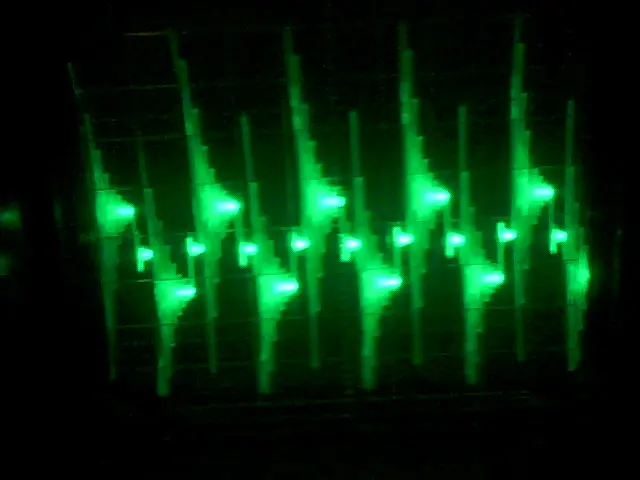

這就是波形干撓的焊機推動變壓器前的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247604.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247604.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@youyou040809
這就是波形干撓的焊機推動變壓器前的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247604.jpg');}"onmousewheel="returnimgzoom(this);">

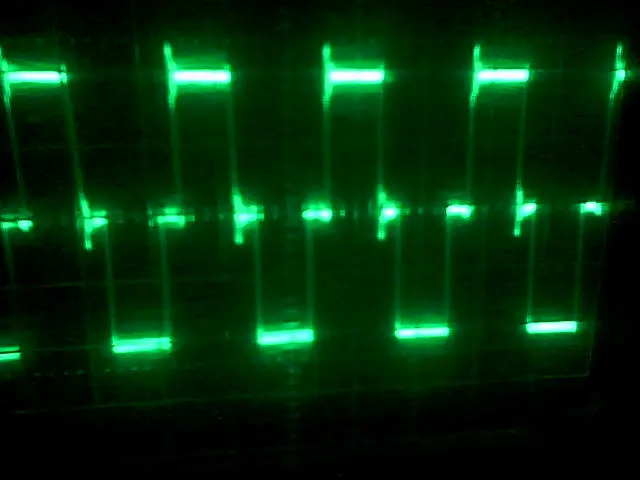

這就是波形干撓的焊機MOS(2SK2698)柵極波形,都是其中一邊還行如下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247921.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247921.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@youyou040809
這就是波形干撓的焊機MOS(2SK2698)柵極波形,都是其中一邊還行如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247921.jpg');}"onmousewheel="returnimgzoom(this);">

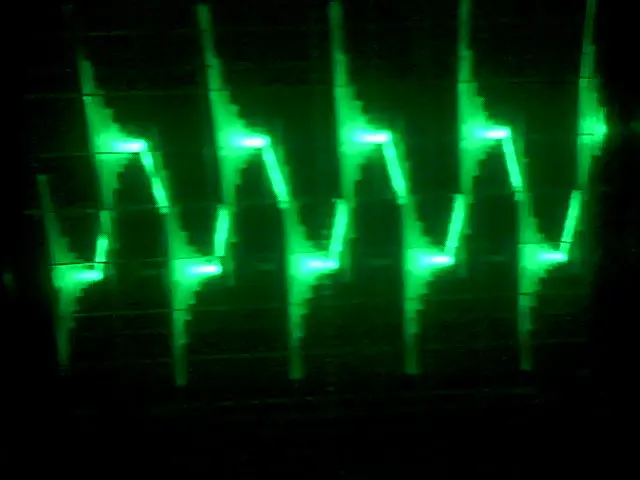

每臺焊機這一邊都是非常不好
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247996.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215248003.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215248039.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215247996.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215248003.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215248039.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@youyou040809
每臺焊機這一邊都是非常不好[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247996.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215248003.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215248039.jpg');}"onmousewheel="returnimgzoom(this);">

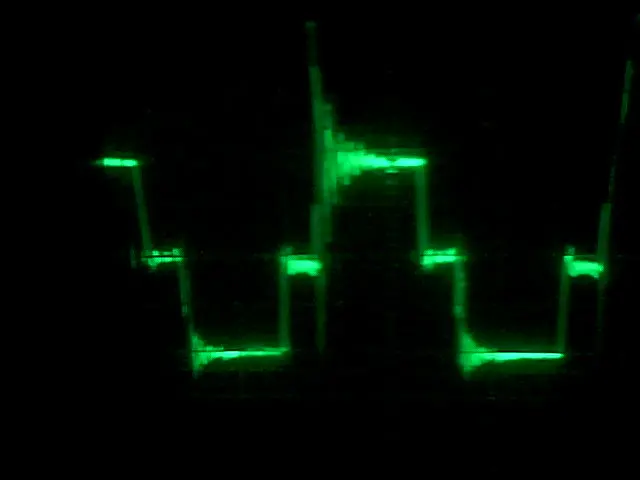

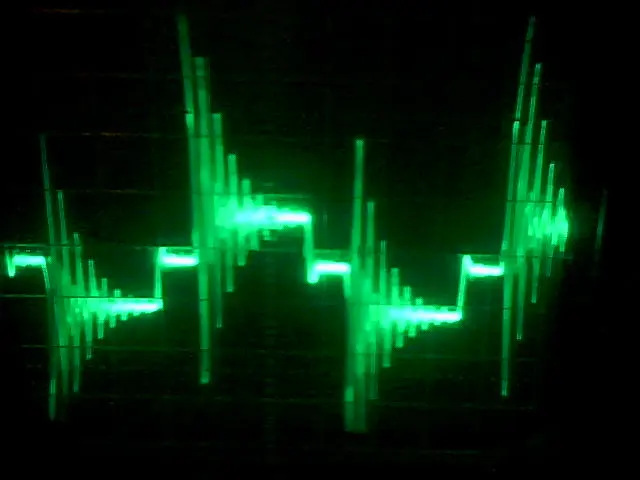

逆變輸出到主變原邊的波形就更不好了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215248133.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2446791215248133.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@youyou040809
逆變輸出到主變原邊的波形就更不好了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215248133.jpg');}"onmousewheel="returnimgzoom(this);">
本人理論知識不夠,望各位大家指點迷津.為什么用的是一樣的主變,一樣的MOS管而波形就這么不同呢?
0
回復
@youyou040809
本人理論知識不夠,望各位大家指點迷津.為什么用的是一樣的主變,一樣的MOS管而波形就這么不同呢?
公司主營:場效應、可控硅、三端穩壓 MOS等電子元器件,專門針對電焊機上面的二三極管.
其中品牌有:IR、FSC、ON、TOS、FUJI、ST 型號繁多 品質過硬 價格優良
其中:25N120、40N120、IRFP450、IRFP460、IRFZ24N、IRF9Z24N、IRF9530、IRF640N、MUR3020、MUR3060、 2SK2611、2SK2837、
2SK2698、D92-02、D92-03、IGBT單管等優勢型號
還有SKM,BSM模塊大衛模塊快恢復模塊1級代理
電話13953086070石工
其中品牌有:IR、FSC、ON、TOS、FUJI、ST 型號繁多 品質過硬 價格優良
其中:25N120、40N120、IRFP450、IRFP460、IRFZ24N、IRF9Z24N、IRF9530、IRF640N、MUR3020、MUR3060、 2SK2611、2SK2837、
2SK2698、D92-02、D92-03、IGBT單管等優勢型號
還有SKM,BSM模塊大衛模塊快恢復模塊1級代理
電話13953086070石工
0
回復
@youyou040809
這是加到柵極的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247348.jpg');}"onmousewheel="returnimgzoom(this);">
你的驅動電路做的不好
0
回復
我也是碰到和樓主一樣的波形困擾.敬請大師們指點迷津,先叩謝了!!

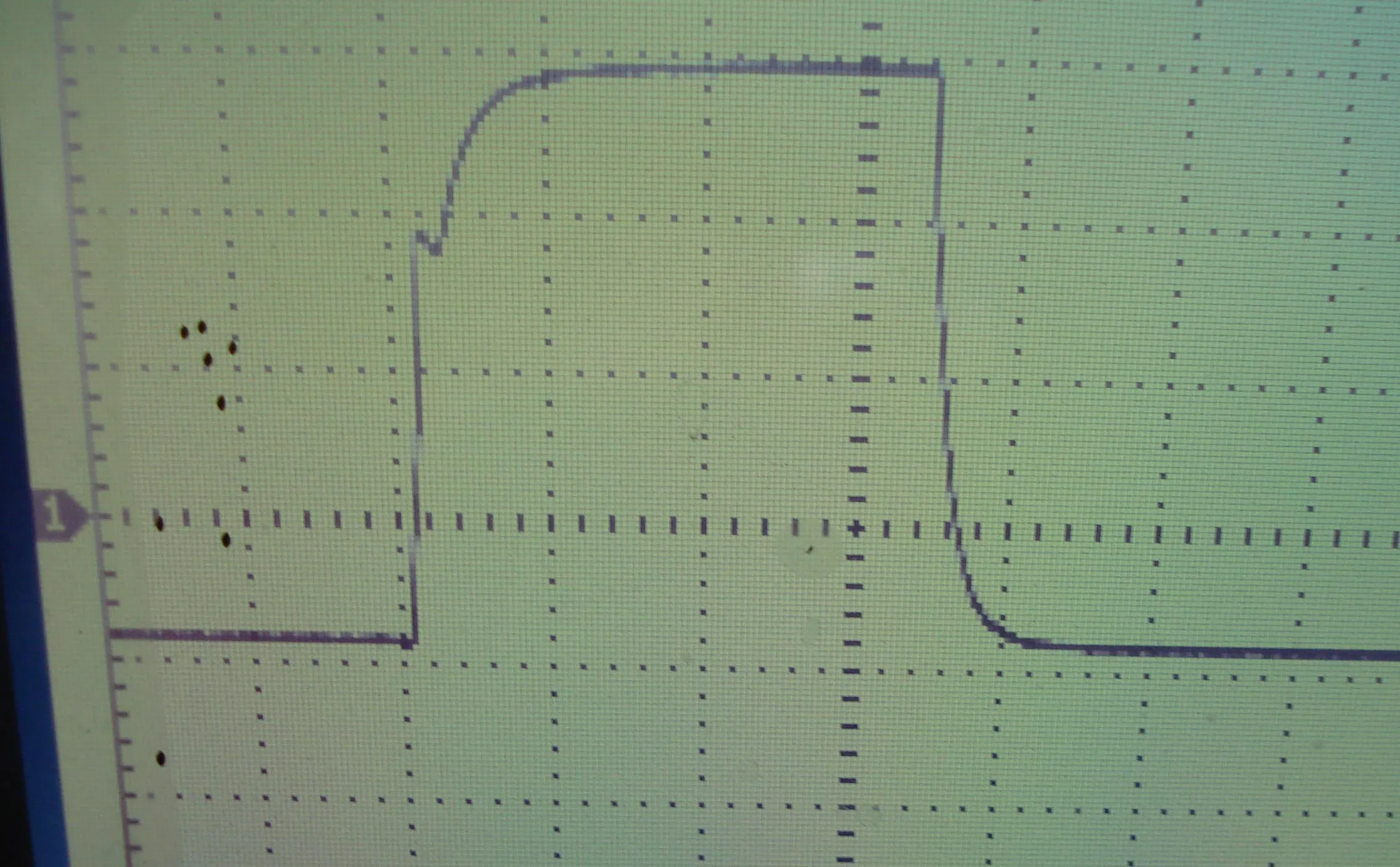

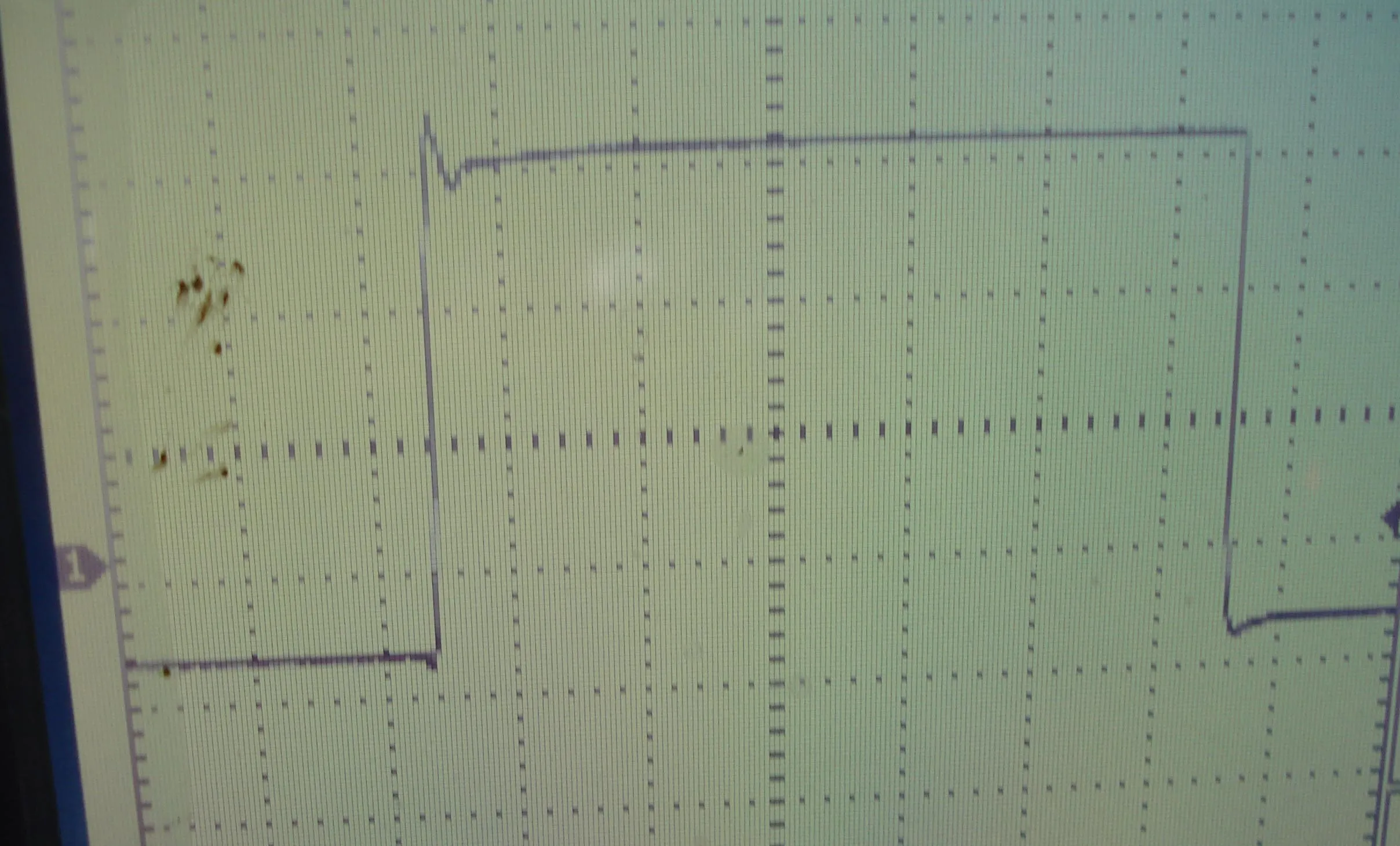

這是沒有接IGBT的原始驅動波形:圖1
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216559677.jpg');}" onmousewheel="return imgzoom(this);">

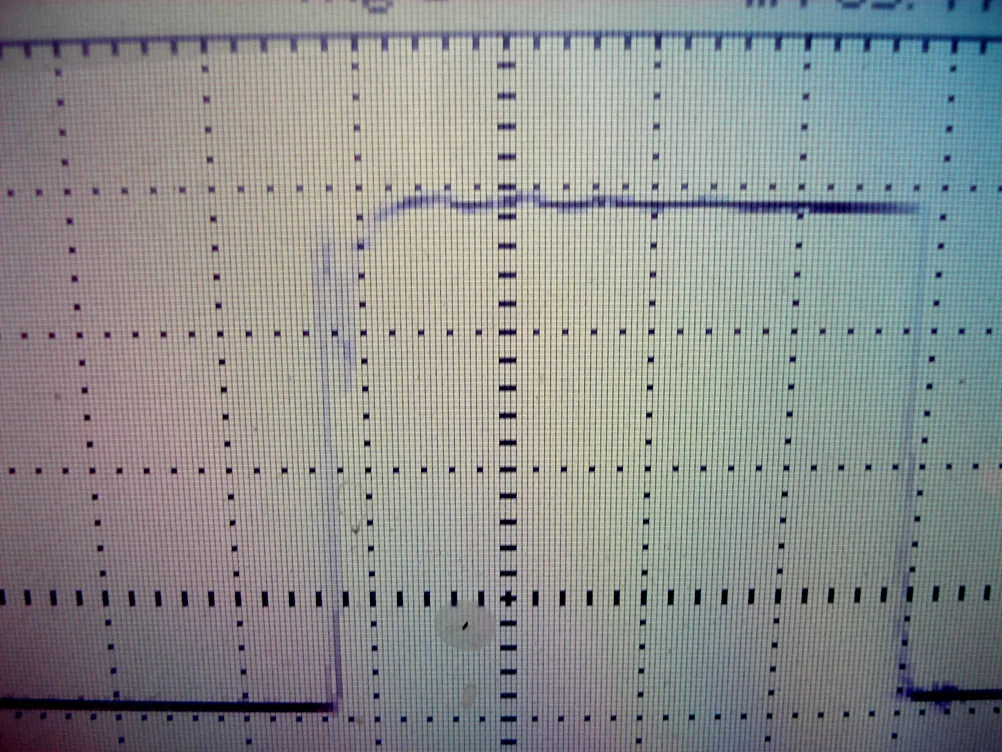

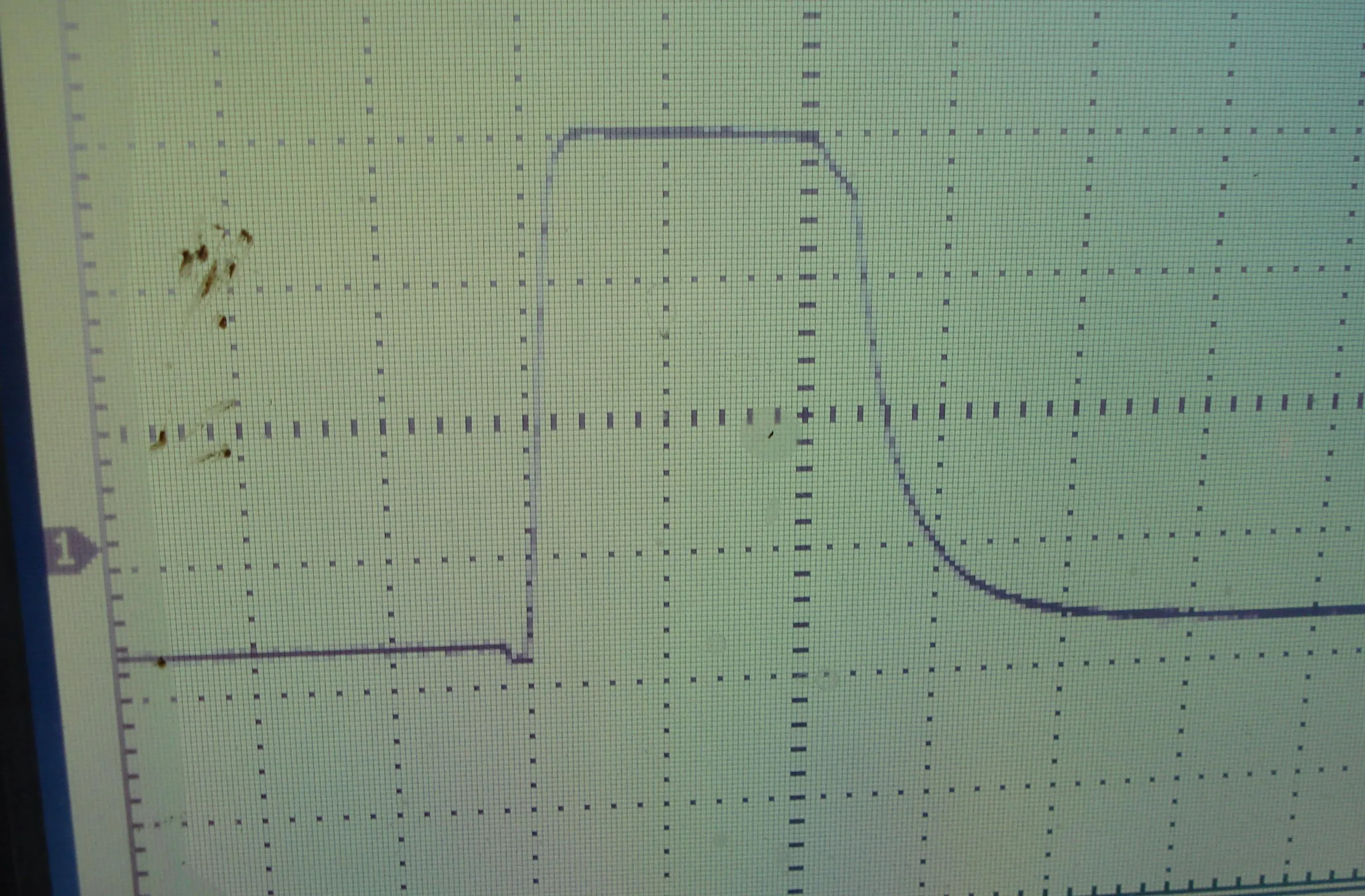

這是接了IGBT未合閘的驅動波形:圖2
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216559759.jpg');}" onmousewheel="return imgzoom(this);">
這是未合閘的IGBT的Vgs波形:圖3
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216559812.jpg');}" onmousewheel="return imgzoom(this);">
這是上低電壓,合閘后IGBT的Vgs波形:圖4
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216559883.jpg');}" onmousewheel="return imgzoom(this);">
請問:
(1)圖1中驅動波形上升沿前面的小凹坑是什么引起的,搞不明白怎么出來了這個小坑.
(2)驅動接了IGBT,波形的上升沿就變得很差,有了尖沖,我接了穩壓管怎么也鉗制不住這個尖沖呢.這是何故,百思不解.
(3)上低電壓,合閘之后Vgs波形更差,上升沿處出現尖銳的振蕩,幅度不小.請問應該如何改善,要是上高壓,不知道波形會跳成什么樣子.
非常感謝,急謝!
這是沒有接IGBT的原始驅動波形:圖1
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216559677.jpg');}" onmousewheel="return imgzoom(this);">
這是接了IGBT未合閘的驅動波形:圖2
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216559759.jpg');}" onmousewheel="return imgzoom(this);">
這是未合閘的IGBT的Vgs波形:圖3
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216559812.jpg');}" onmousewheel="return imgzoom(this);">
這是上低電壓,合閘后IGBT的Vgs波形:圖4
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2766111216559883.jpg');}" onmousewheel="return imgzoom(this);">
請問:
(1)圖1中驅動波形上升沿前面的小凹坑是什么引起的,搞不明白怎么出來了這個小坑.
(2)驅動接了IGBT,波形的上升沿就變得很差,有了尖沖,我接了穩壓管怎么也鉗制不住這個尖沖呢.這是何故,百思不解.
(3)上低電壓,合閘之后Vgs波形更差,上升沿處出現尖銳的振蕩,幅度不小.請問應該如何改善,要是上高壓,不知道波形會跳成什么樣子.
非常感謝,急謝!
0
回復
@youyou040809
您好:哥哥,是河南永城的嗎?我的示波器跟蹤估計沒問題,烤機時正常.但是有的焊機波形好,有的不好,我心里不放心罷了
波形不好一般由一下幾方面造成,你可以參考一下:
1.場效應管與散熱器漏電造成的.
2.控制模塊3525或8050干擾.
3.上板吸收不好.
4.上板輸出至主變漂.
5.中板變壓器型號不一致.
6.輸出整流管壞.
7.中板變壓器輸出吸收有一組或幾組不正常.
8.輸出電壓過高.
9.輔助電源24V不穩定.
10.受輸入電壓波動干擾.
排除以上故障,基本不會出現大問題.
1.場效應管與散熱器漏電造成的.
2.控制模塊3525或8050干擾.
3.上板吸收不好.
4.上板輸出至主變漂.
5.中板變壓器型號不一致.
6.輸出整流管壞.
7.中板變壓器輸出吸收有一組或幾組不正常.
8.輸出電壓過高.
9.輔助電源24V不穩定.
10.受輸入電壓波動干擾.
排除以上故障,基本不會出現大問題.
0
回復
@開水開了
IGBT過熱一般都是什么原因,請高手指點?
現在,是逆變焊機剛進入市場,漫漫的淘汰木頭機器的時代了,今后是什么樣的焊機能在市場站住腳跟,歡迎大家討論
石力電子有限公司主營:場效應、可控硅、三端穩壓 MOS等電子元器件,專門針對電焊機上面的二三極管.
其中品牌有:IR、FSC、ON、TOS、FUJI、ST 型號繁多 品質過硬 價格優良
其中:25N120、40N120、60N100、IRFP450、IRFP460、IRFZ24N、IRF9Z24N、IRF9530、IRF9540、IRF640N、MUR3020、MUR3060、 2SK2611、2SK2837、 2SK2698、D92-02、D92-03、等優勢型號
還有SKM,BSM模塊大衛模塊快恢復模塊等 支持技術服務
電話13953086070石工
地址,深圳市福田區
石力電子有限公司主營:場效應、可控硅、三端穩壓 MOS等電子元器件,專門針對電焊機上面的二三極管.
其中品牌有:IR、FSC、ON、TOS、FUJI、ST 型號繁多 品質過硬 價格優良
其中:25N120、40N120、60N100、IRFP450、IRFP460、IRFZ24N、IRF9Z24N、IRF9530、IRF9540、IRF640N、MUR3020、MUR3060、 2SK2611、2SK2837、 2SK2698、D92-02、D92-03、等優勢型號
還有SKM,BSM模塊大衛模塊快恢復模塊等 支持技術服務
電話13953086070石工
地址,深圳市福田區
0
回復
@youyou040809
逆變輸出到主變原邊的波形就更不好了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215248133.jpg');}"onmousewheel="returnimgzoom(this);">
吸收搞得很差,很不安全.
0
回復
@開水開了
我也是碰到和樓主一樣的波形困擾.敬請大師們指點迷津,先叩謝了!!這是沒有接IGBT的原始驅動波形:圖1[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2766111216559677.jpg');}"onmousewheel="returnimgzoom(this);">這是接了IGBT未合閘的驅動波形:圖2[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2766111216559759.jpg');}"onmousewheel="returnimgzoom(this);">這是未合閘的IGBT的Vgs波形:圖3[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2766111216559812.jpg');}"onmousewheel="returnimgzoom(this);">這是上低電壓,合閘后IGBT的Vgs波形:圖4[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2766111216559883.jpg');}"onmousewheel="returnimgzoom(this);">請問:(1)圖1中驅動波形上升沿前面的小凹坑是什么引起的,搞不明白怎么出來了這個小坑.(2)驅動接了IGBT,波形的上升沿就變得很差,有了尖沖,我接了穩壓管怎么也鉗制不住這個尖沖呢.這是何故,百思不解.(3)上低電壓,合閘之后Vgs波形更差,上升沿處出現尖銳的振蕩,幅度不小.請問應該如何改善,要是上高壓,不知道波形會跳成什么樣子.非常感謝,急謝!
明顯是驅動功率不夠,IGBT門極是一個電容,去冬前沿需要一到兩安的驅動電流,我看你的驅動波形沒有陡峭的前沿,沒有相對較低的后肩,這是不太好的,改進如下,為驅動電源另外加一個電解電容,再并接兩個1微發聚丙烯電容,觸發線用雙絞線,最好粗一點,短一點.門極據就近并1只100歐姆電阻,門極限流電阻并一只1納法聚丙烯加速電容,再做好鉗位電路該好了.
0
回復
@youyou040809
每臺焊機這一邊都是非常不好[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247996.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215248003.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215248039.jpg');}"onmousewheel="returnimgzoom(this);">
樓主你的這個問題解決了沒，我最近也遇到你這一樣的問題，找不出原因。
0
回復
@hxkd741852
明顯是驅動功率不夠,IGBT門極是一個電容,去冬前沿需要一到兩安的驅動電流,我看你的驅動波形沒有陡峭的前沿,沒有相對較低的后肩,這是不太好的,改進如下,為驅動電源另外加一個電解電容,再并接兩個1微發聚丙烯電容,觸發線用雙絞線,最好粗一點,短一點.門極據就近并1只100歐姆電阻,門極限流電阻并一只1納法聚丙烯加速電容,再做好鉗位電路該好了.
營長你好。。請教一個問題，有時間的時候傳授，，MOS管的問題。 200A 9N90C的機子。
IC3525 管腳電壓 波形正常，驅動波形正常，，，中板反饋鏈接正常，，G極驅動電阻正常，5.1V穩壓正常，，半根焊條后炸管，已經困擾好久了，，不為了利益，就為了徹底解決這個為題，（換個新班子就行，對吧？） 先謝謝了營長。。我的QQ：45572675
0
回復
@youyou040809
這是加到柵極的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2446791215247348.jpg');}"onmousewheel="returnimgzoom(this);">
frghgjky
0
回復
@開水開了
我也是碰到和樓主一樣的波形困擾.敬請大師們指點迷津,先叩謝了!!這是沒有接IGBT的原始驅動波形:圖1[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2766111216559677.jpg');}"onmousewheel="returnimgzoom(this);">這是接了IGBT未合閘的驅動波形:圖2[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2766111216559759.jpg');}"onmousewheel="returnimgzoom(this);">這是未合閘的IGBT的Vgs波形:圖3[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2766111216559812.jpg');}"onmousewheel="returnimgzoom(this);">這是上低電壓,合閘后IGBT的Vgs波形:圖4[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2766111216559883.jpg');}"onmousewheel="returnimgzoom(this);">請問:(1)圖1中驅動波形上升沿前面的小凹坑是什么引起的,搞不明白怎么出來了這個小坑.(2)驅動接了IGBT,波形的上升沿就變得很差,有了尖沖,我接了穩壓管怎么也鉗制不住這個尖沖呢.這是何故,百思不解.(3)上低電壓,合閘之后Vgs波形更差,上升沿處出現尖銳的振蕩,幅度不小.請問應該如何改善,要是上高壓,不知道波形會跳成什么樣子.非常感謝,急謝!
怎么看不到圖
