反激12V 60W電源 IC供電電壓不穩

  自己學習調試的一款60W反激， 變壓器EE2825，IC ：NCP1251

調試過程中發現空載時，輸入54Vac，輸出就有12V了，IC供電電壓為19V偏大很多，輸入220Vac時，IC電壓為10V，低電壓保護，輸出為3-4V波動。

    我采用CCM模式，變壓器匝比（38:5:6）5為次級繞組。初級電感量計算350uH

    空載時 輸入電壓54V-220V變化，供電電壓19-10V變化

   自查變壓器繞組同名端與PCB版無問題，跪求大神分析下 ，我是維修多，調試少，突然遇到這問題不知道從哪里下手

QQ截圖20180605231019

全部回復(28)
正序查看
倒序查看
2018-06-06 09:09
沙發
0
回復
hylylx
LV.9
3
2018-06-06 09:29
帶載是什么表現呢
0
回復
cspenm123
LV.3
4
2018-06-06 10:39
@hylylx
帶載是什么表現呢
剛剛用示波器看IC供電電壓，入力54-110ac，Vcc為19.4v，110ac以上加大電壓，Vcc變小，且直線晃動，證明直流不穩！我是無從下手，沒經驗
0
回復
cspenm123
LV.3
5
2018-06-06 10:40
@hylylx
帶載是什么表現呢
沒敢帶載，偷偷在調機
0
回復
2018-06-06 11:06
建議：1、想辦法讓電源輸入90V以上才啟動。2、改進輔助繞組繞法，減小電壓波動范圍。
0
回復
cspenm123
LV.3
7
2018-06-06 11:33
@ymyangyong
建議：1、想辦法讓電源輸入90V以上才啟動。2、改進輔助繞組繞法，減小電壓波動范圍。

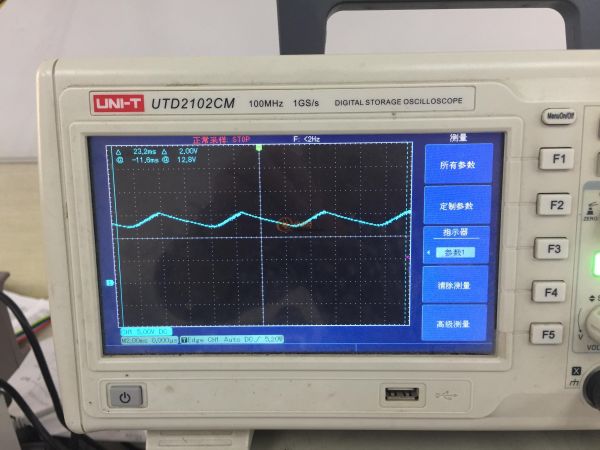

剛剛帶載0.6A測試了下，160Ac入力時，VCC電壓鋸齒波
0
回復
cspenm123
LV.3
8
2018-06-06 12:03
@ymyangyong
建議：1、想辦法讓電源輸入90V以上才啟動。2、改進輔助繞組繞法，減小電壓波動范圍。
主繞組漏感為12.5UH，輔助繞組感量為18.5uH，有影響不
0
回復
cspenm123
LV.3
9
2018-06-06 12:52
@ymyangyong
建議：1、想辦法讓電源輸入90V以上才啟動。2、改進輔助繞組繞法，減小電壓波動范圍。
版主大大，，pcb板布局會有影響嗎
0
回復
luck_gfb
LV.7
10
2018-06-06 13:59
@cspenm123
版主大大，，pcb板布局會有影響嗎
小載時通常為三角波，可將VCC那里電阻改為20歐看看，再將變壓器中VCC繞組繞在內層試試
0
回復
cspenm123
LV.3
11
2018-06-06 14:03
@luck_gfb
小載時通常為三角波，可將VCC那里電阻改為20歐看看，再將變壓器中VCC繞組繞在內層試試
好的，試試
0
回復
2018-06-06 14:48
@cspenm123
主繞組漏感為12.5UH，輔助繞組感量為18.5uH，有影響不

初級漏感在正常范圍。輔助繞組漏感偏大。

0
回復
cspenm123
LV.3
13
2018-06-06 14:57
@luck_gfb
小載時通常為三角波，可將VCC那里電阻改為20歐看看，再將變壓器中VCC繞組繞在內層試試
可以了，我把變壓器輔助繞組繞在初級里面，終于穩定了，但是還是入力40Vac就有輸出了，這個算法是怎么樣的，我按照變壓器算的，70Vac才會有輸出
0
回復
luck_gfb
LV.7
14
2018-06-06 15:37
@cspenm123
可以了，我把變壓器輔助繞組繞在初級里面，終于穩定了，但是還是入力40Vac就有輸出了，這個算法是怎么樣的，我按照變壓器算的，70Vac才會有輸出
有輸出是正常的，除非你加入欠壓保護功能，或者選擇帶欠壓保護的PWM IC
0
回復
cspenm123
LV.3
15
2018-06-06 15:49
@luck_gfb
有輸出是正常的，除非你加入欠壓保護功能，或者選擇帶欠壓保護的PWMIC
入力40Vac有輸出12V，正常？
0
回復
cspenm123
LV.3
16
2018-06-06 15:52
@cspenm123
入力40Vac有輸出12V，正常？
正常帶載，連0.5A都上不去，要瘋了！我的mos管，次級整流管都沒有上散熱片，用風扇對著吹
0
回復
luck_gfb
LV.7
17
2018-06-06 16:55
@cspenm123
正常帶載，連0.5A都上不去，要瘋了！我的mos管，次級整流管都沒有上散熱片，用風扇對著吹
輸入電壓范圍是多少？如果最低電壓是54VAC，你的BUCK電容就要選180UF以上容量，變壓器也要按54*1.3-20V計算
0
回復
cspenm123
LV.3
18
2018-06-06 17:25
@luck_gfb
輸入電壓范圍是多少？如果最低電壓是54VAC，你的BUCK電容就要選180UF以上容量，變壓器也要按54*1.3-20V計算
寬電壓（90-264），我一直很奇怪，設計時變壓器100Vdc算的，現在40Vac就有輸出了，現在空載沒問題，帶載過0.5A就自己保護了！晚上再看看是不是限流保護，沒其他位置了
0
回復
xiaojb11
LV.4
19
2018-06-06 18:01
@cspenm123
寬電壓（90-264），我一直很奇怪，設計時變壓器100Vdc算的，現在40Vac就有輸出了，現在空載沒問題，帶載過0.5A就自己保護了！晚上再看看是不是限流保護，沒其他位置了
啟動電阻搞大，啟動電阻太小，輸入電壓較低就能啟動了
0
回復
cspenm123
LV.3
20
2018-06-06 18:33
@xiaojb11
啟動電阻搞大，啟動電阻太小，輸入電壓較低就能啟動了
帶不起載，怎么個搞法！
0
回復
zhang0326
LV.1
21
2018-06-06 19:20
@ymyangyong
建議：1、想辦法讓電源輸入90V以上才啟動。2、改進輔助繞組繞法，減小電壓波動范圍。
啟動電阻跟啟動電壓沒多少關系，理論上關系很大，但實際表現為電阻大了開機會暫時，再打就會無法啟動，關于無法帶載或者帶載很小在或者電壓器有噪聲，負載越大噪聲越大，那么90%是你環路有問題，最主要看EA的補償電阻和電容的值！
0
回復
zhang0326
LV.1
22
2018-06-06 19:21
@ymyangyong
建議：1、想辦法讓電源輸入90V以上才啟動。2、改進輔助繞組繞法，減小電壓波動范圍。
是延時，打錯字了，抱歉
0
回復
cspenm123
LV.3
23
2018-06-07 09:22
@zhang0326
是延時，打錯字了，抱歉
沒有儀器，我電路圖標上了環路補償的電阻值和電容，你們看看要改不
0
回復
cspenm123
LV.3
24
2018-06-07 10:18
@cspenm123
沒有儀器，我電路圖標上了環路補償的電阻值和電容，你們看看要改不
剛剛帶載1.4A，低壓沒問題，210V就有點帶不起，突然跳掉，等幾秒再起來，這樣重復！
0
回復
rzbrong
LV.2
25
2018-06-07 18:31
@cspenm123
剛剛帶載1.4A，低壓沒問題，210V就有點帶不起，突然跳掉，等幾秒再起來，這樣重復！
看下210AC時IC的VCC是否正常？
0
回復
cspenm123
LV.3
26
2018-06-07 18:47
@rzbrong
看下210AC時IC的VCC是否正常？
變壓器重新打烊了，等到了再看看
0
回復
cspenm123
LV.3
27
2018-06-08 16:19
感謝各位大蝦，VCC整流二極管選取有問題，掛了才知道的，更換自己選型的二極管，然后重新繞了下變壓器，現在終于穩定帶載3A了，其他功能調整暫時不考慮，我只要它能跑起來！告一段落！
0
回復
xiaojb11
LV.4
28
2018-06-08 17:03
@zhang0326
是延時，打錯字了，抱歉
電阻加大不是可以控制啟動電流嗎，電阻加大了，要達到啟動電流則需要更高的輸入電壓才能啟動啊，難道不是這樣？
0
回復
summitlite
LV.1
29
2019-05-14 12:35
有沒有最新方案12V2A 體積最小的IC方案， 要穩定可過認證？1613882309@QQ.com
