【測試分享】+基于單片機的10W無線充方案測試

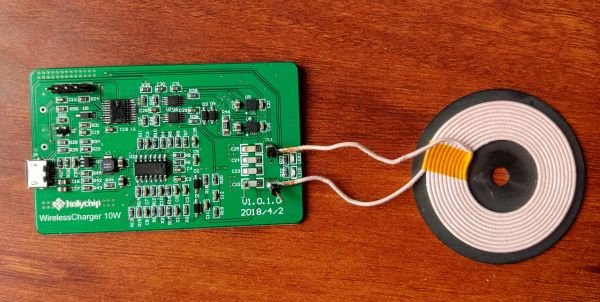

由于項目需要，給國產單片機廠家要了一款10W無線充方案，樣板的外觀如下圖所示。

板子有點大，不過作為演示板大的好處是可以很方便的測量。

一、效率測量

拿到一款電源，無論是有線的還是無線的，第一步我總是測量一下效率，只有一款高效率的電源才能勾起我的研究和使用欲望，我想電源網的小伙伴應該很多也是這樣的。

測試設備：泰克PWS2323直流電源，艾德克斯IT8512+電子負載測試儀

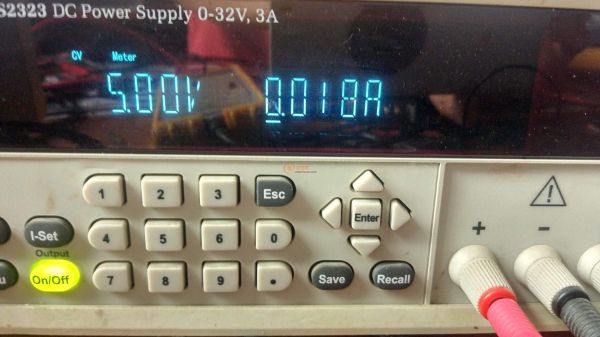

▲空載時（沒有無線充接收端在發射線圈上）消耗功率為：0.05~0.09W之間跳的。

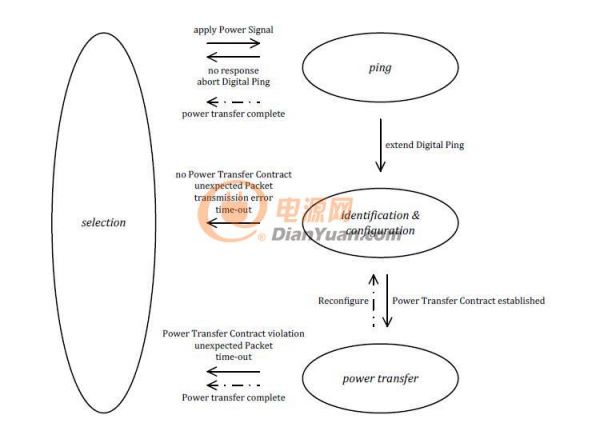

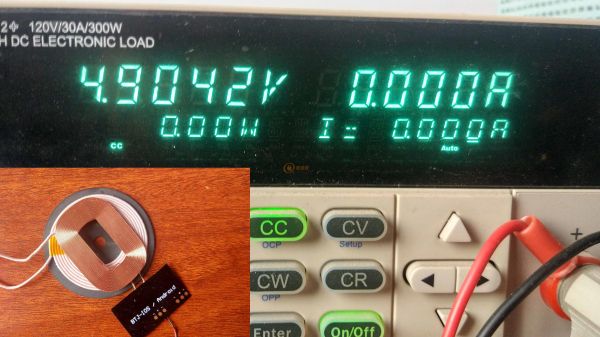

▲放上接收線圈時，在線圈沒有工作電流時，消耗功率為：1W之間跳變。這個數據大家注意下，在手機充滿時就是這種情況。1W的功耗還是相當高的，所以這就需要通信協議的支持。這個協議主要是手機端告訴無線充發射端，我充滿了，不要在1W工作了，你可以回到待機狀態了。如下圖所示：

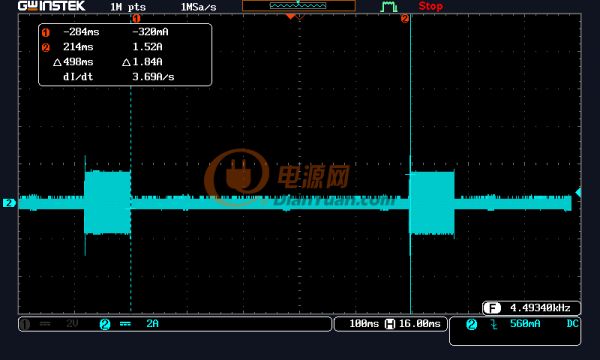

待機狀態下的工作波形如下圖所示：

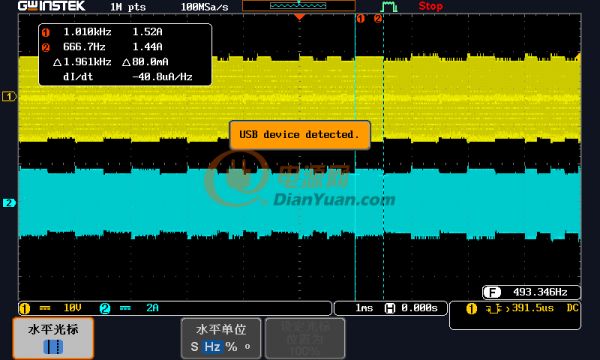

▲待機時，工作80mS,停500ms,以節省電力。

我抽查了接線端500mA負載時的效率。其中電源供電為4.83V*0.72A=3.4776W，電子負載消耗4.7V*0.5A=2.35W，所以效率為：67.6%。值得注意的是，我為了圖省事，電子負載并沒有采用4線制。但我用的銅線比較粗，這個值值作為參考。

二、工作頻率測試

測試設備：固偉GDS1072B示波器

本無線電源使用的諧振電容為330nF，線圈電感量為6.8uH，所以諧振頻率為106kHz,頻率計算如下圖發示：

然而我們測量的待機工作頻率為177KHz左右，有接收線圈無電流時頻率為146kHz；有接收線圈有600mA電流時，頻率為166kHz。

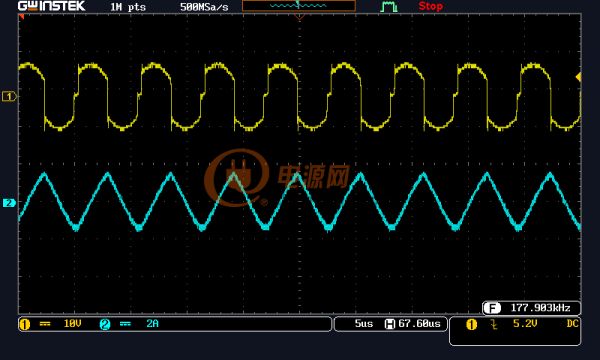

▲圖示為空載時線圈兩端的電壓電流波形，頻率為177kHz，幅度為10V左右，電流幅度為2A左右。

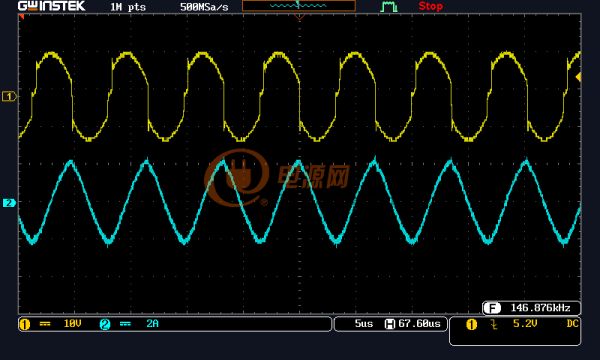

▲圖示為有接收線圈時，發射線圈兩端的電壓電流波形，頻率為148kHz，幅度為10V左右，電流幅度為2A左右。

▲圖示為有接收線圈時，為電子負載提供600mA電流時，發射線圈兩端的電壓電流波形，頻率為166kHz，幅度為10V左右，電流幅度為2A左右。

頻率都在QI協議規定的范圍內。我想這應該有PID調節的緣故。

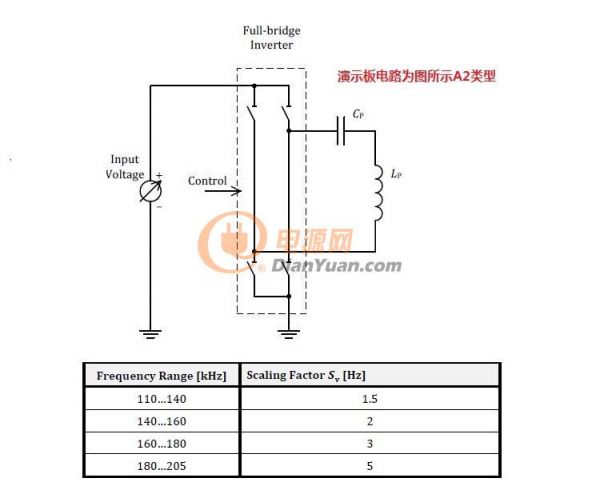

▲A2類型充電電路及工作頻率

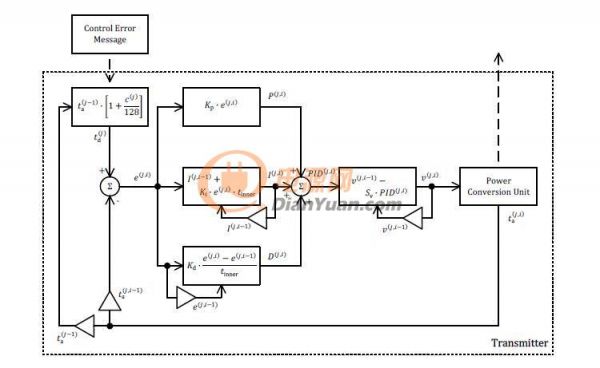

▲PID調節原理，工作頻率以1kHZ步進進行調節

三、通信測試

測試設備：固偉GDS1072B示波器、泰克P6022電流探頭，三華SI9002差分電壓探頭。

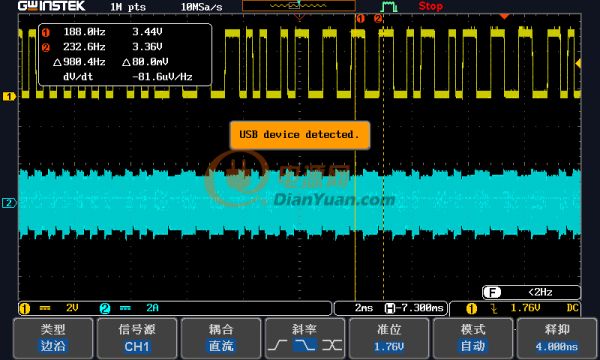

▲通過讀取發射線圈的電壓電流，可以看出線圈被調制了，調制方式為ASK，編碼方式為差分雙相編碼，通信波特率為2kHz。

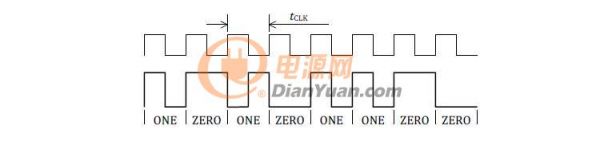

▲圖示為QI協議規定的差分雙相編碼。

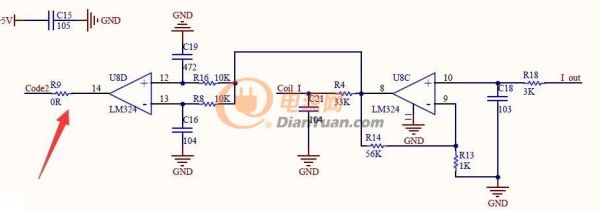

然后我們看看電路的解調能力，本演示板用的是電流通道的信號進行解碼。解碼電路如下。

解碼波形如下：

▲從圖中我們可以看出，該電路對于ASK的解碼效果還是比較好的。
