產品描述:

EG3525芯片內置了5.1V基準電壓源、100Hz～ 500KHz寬頻率振蕩器、軟啟動電路、誤差放大器、PWM比較器、欠壓封鎖電路及功率管輸出驅動電路等。EG3525具有同步時鐘功能，可以工作在主從模式，也可以與外部系統時鐘信號同步，為設計提供了極大的靈活性。在CT引腳和Discharge引腳之間加入一個電阻就可以實現對死區時間的調節功能。

??

EG3525內部集成了軟啟動電路，只需在引腳8外接一個定時電容能實現PWM軟啟動功能。在上電過程中，軟啟動定時電容的電壓由內部50uA恒流源進行充電，其電容兩端的電壓開始從零慢慢上升到Vref，同時PWM輸出也從零慢慢增加到穩壓所需的最大占空比，當定時電容兩端的電壓上升到Vref時，軟啟動過程結束。??

在故障電路控制Shutdown關斷信號時，該關斷信號對輸出級及軟啟動電路都起作用。當Shutdown(引腳10)上的信號為高電平時，禁止EG3525的輸出，同時軟啟動電容將開始放電。如果該高電平持續，軟啟動電容將充分放電，直到關斷信號結束，才重新進入軟啟動過程。Shutdown引腳不能懸空，應通過接地電阻可靠接地，以防止外部干擾信號耦合而影響EG3525的正常工作。

產品特點:

工作電壓范圍寬：+8V ～ +35V內置5.1V基準電壓，精度±1%振蕩頻率范圍寬：100Hz～ 500KHz具有振蕩器外部同步功能死區時間可調內置軟啟動電路具有輸入欠壓鎖定功能具有PWM鎖存功能，禁止多脈沖雙通道灌電流、拉電流驅動能力封裝形式：SOP-16和DIP-16

應用領域:

逆變器電源

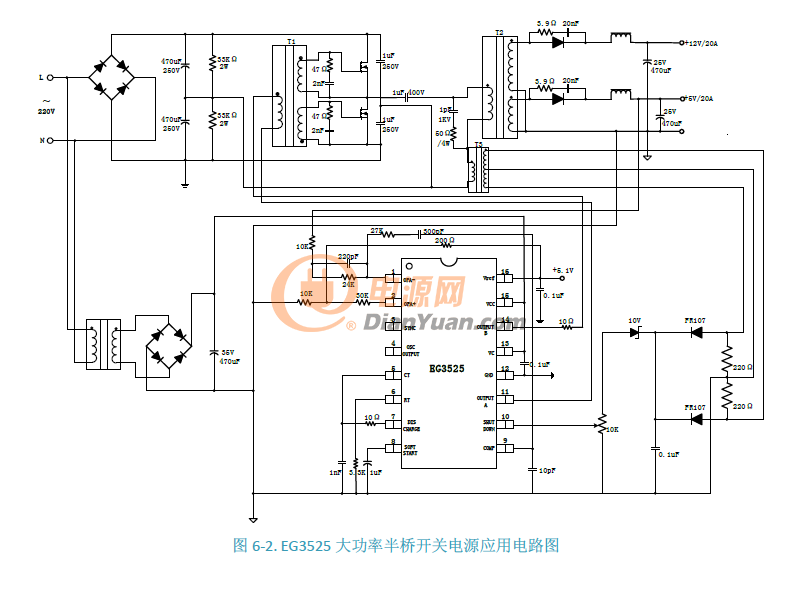

大功率高頻開關電源

直流脈寬調速系統

UPS電源

DC/DC直流變換器

大功率充電器
