一、方案名稱：低成本H5528降壓恒流車燈IC方案5-100V輸入2.2A內置MOS ESOP-8封裝性價比更高LED電動車前大燈，摩托車大燈，汽車工作燈，汽車長條燈、汽車前大燈，低壓球泡燈， 電動車燈 摩托車燈 四珠電動車燈 六珠電動車燈 激光炮 摩托車燈激光炮 摩托車射燈 汽車工作燈 輔助燈 長條燈 牧馬大燈 汽車燈 電動車雙爪前大燈遠近光
二、品牌：深圳市惠新晨電子有限公司【HXC】
三、產品特點：
H5528概述：
H5528是應用于LED低壓燈、LED車燈市場上量產成熟、穩定，出貨量久、出貨量非常大，性價比極高的的一款降壓恒流LED驅動器
H5528是一款目前車燈市場上做單亮、遠近光切換、高低亮切換、強弱光切換成本最低，外圍元器件最少，性能最優越的一款降壓恒流車燈IC，性價比極高，大力推薦廣大工程師首選H5528設計到車燈電源應用中
H5528是一款外圍元器件非常簡單、并采納PWM連續工作模式、支持8-100V電壓輸入的非隔離LED降壓恒流IC
H5528固定頻率160KHZ，采納了PWM工作模式，所以在應用中可以采用很小的電感值及采用很小的功率MOS即可驅動理想的電流值，可以有效節省LED驅動體積
H5528通過對MODE端口進行控制實現2功能切換。MODE懸空為高亮100%亮度模式，接高為50%電流亮度模式
H5524產品特點：
輸入電壓：5-100V
效率高達80%以上
內置100V低壓MOS，采用ESOP-8封裝，芯片底部帶散熱片
電流高達2.2A
內置6V穩壓管，固定頻率160KHZ
平均電流工作模式，恒流精度1%、高負載調整率、高線性調整率
內置抖頻電路
內部集成智能過溫保護、過溫保護線性降電流，不閃燈不滅燈，有效延長燈珠壽命
封裝：ESOP-8
想必大家都知道，目前LED電動車、摩托車前大燈的工作溫度很高環境比較惡劣，有的工作溫度都達到140度了，所以做電動車前大燈的話電源IC帶過溫保護功能是一定要具備的
H5528解決摩托車、電動車前大燈惡劣的燈體溫度的問題
H5528由于固定開關頻率，所以做寬電壓大電流非常容易，溫升也特別低，并且可以使用很小的電感及MOS管就可以支持很大的輸出電流
H5524容易過EMC
H5528帶輸出短路保護功能，有效解決生產測試過程中工人不小心短路導致電源燒毀的問題
四、應用領域：
LED電動車前大燈，三面摩托車前大燈，汽車工作燈，汽車長條燈、汽車前大燈，低壓球泡燈，低壓投光燈等低壓LED燈具
電動車燈 摩托車燈驅動IC方案 四珠電動車燈 六珠電動車燈 激光炮 摩托車燈激光炮 摩托車射燈 9珠汽車工作燈 16珠汽車工作燈 輔助燈 長條燈 牧馬大燈 汽車燈 電動車雙爪前大燈遠近光高低亮 高低亮爆閃，汽車工作燈，汽車長條燈，低壓球泡燈，夜市燈，地攤燈
H5522支持0.8A輸出內置MOS, SOT23-6封裝， PIN對PIN替換LN2576NR\76BN，無需改動器件
H5524支持1.4A輸出，內置MOS, ESOP-8封裝，PIN對PIN替換LN2576SRC\76AB，無需改動器件
H5526支持1.7A輸出，內置MOS,ESOP-8封裝，PIN對PIN替換LN2576SRB\76BN，無需改動器件
H5528支持2.5A輸出，外置MOS,ESOP-8封裝，PIN對PIN替換LN2576SRA\76AA，無需改動器件
H5521支持5A輸出，外掛MOS ，SOT23-6封裝， PIN對PIN替換LN2576MR\76AM無需改動器件
全系列PIN對PIN替換，無需改動任何器件，直接換IC即可，價格更加有優勢，性價更高
注意：內置MOS管ESOP-8封裝的腳位全部一樣，只是電流大小不一樣
應用信息：※啟動電阻設定RVDD=(VIN-6V)/IQVIN輸入電壓；0.5MA<10MA※LED輸出電流設置ILED=0.2V/RCS※芯片啟動系統上電后通過啟動電阻對連接于電源引腳VIN 的電容充電，芯片處于欠壓保護狀態時芯片僅消耗約 20uA 的電流。當電源電壓高于 UVLO的開啟電壓后，芯片控制電路開始工作，直到VIN 端口電壓穩定達到 VIN的鉗位電壓 6V 左右。※MODE 設置通過給 MODE 設置不同的電平，可以讓芯片實現不同的功能；當 MODE 接 VDD 時，芯片進入 1/2 低亮模式；MODE懸空或者接地，芯片進入高亮工作模式。※電感選擇在輸入電壓，輸出電壓及輸出電流都已知的條件下，電感值決定了電感電路紋波大小及連續或者非連續工作模式。工作于臨界模式時的電感值為：Lcri=Vo*(Vi-Vo)/2Vi*ILED*fs
電感取值在上式附近，可得到較優化的效率。當采取無輸出電容方案時，應選擇稍大的電感值，以使得電感電流工作在連續模式，較小 LED上的電流紋波。當 LED兩端并聯有輸出電容時，系統既可以工作在連續模式，也可以工作在非連續模式。※短路保護當出現 LED 短路時，系統會降低工作頻率從而減小輸入電流。由于負載短路，芯片電源電壓會逐漸下降， 并進入欠壓保護狀態，從而觸發芯片重新啟動。
※PCB 設計在設計 PCB 時應遵循以下原則：
VDD 的旁路電容需要盡量靠近芯片的 VDD 和 GND。電流采樣的 CS需要單獨的線連接到電流采樣電容一端，芯片地以及其他信號地應分頭接到暴露電容的地端，即采用地線分離技術。減小功率環路的面積，可減小 EMI 輻射

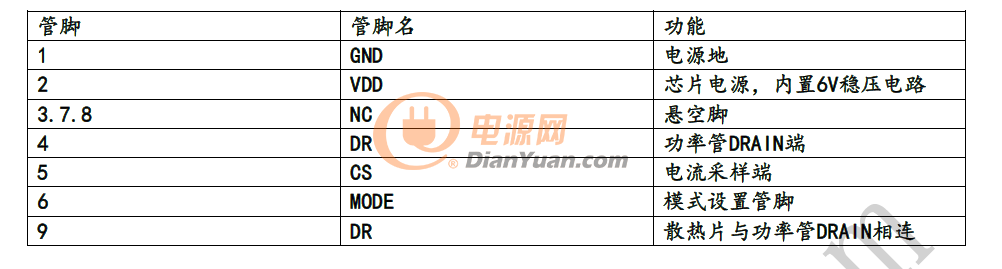

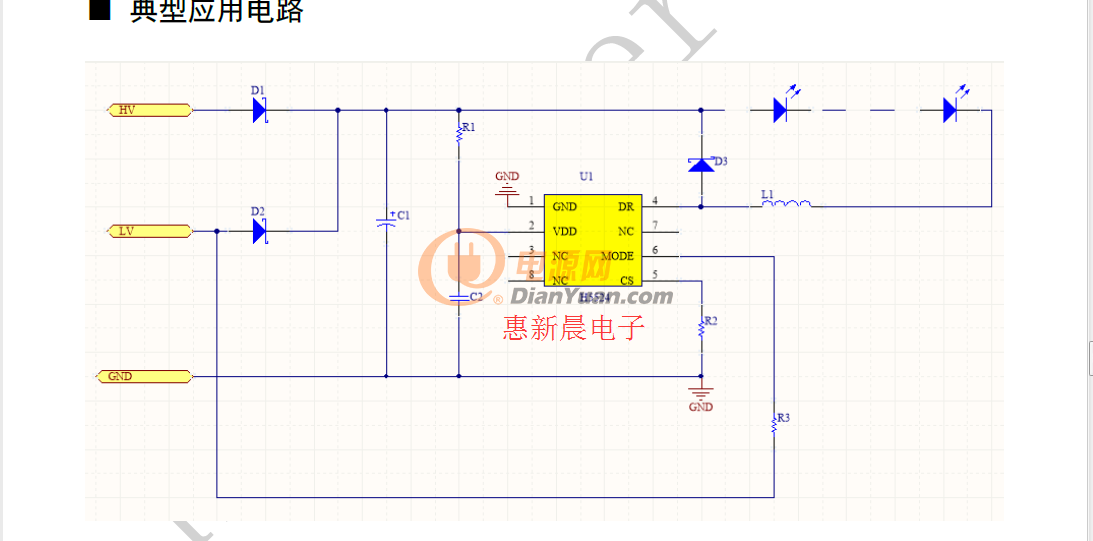

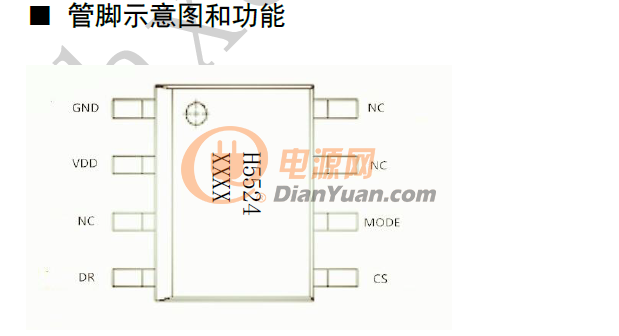

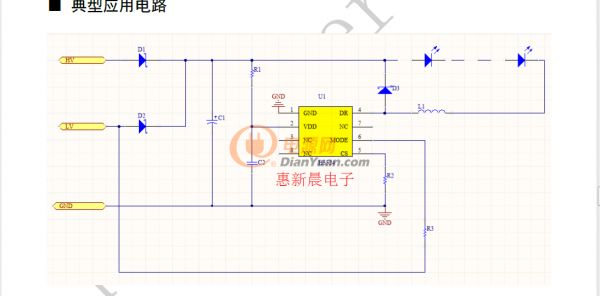

五、電路圖：

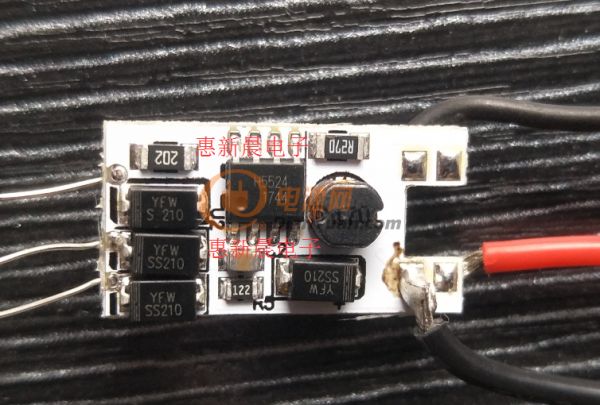

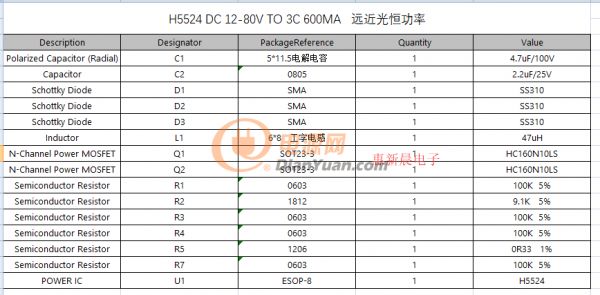

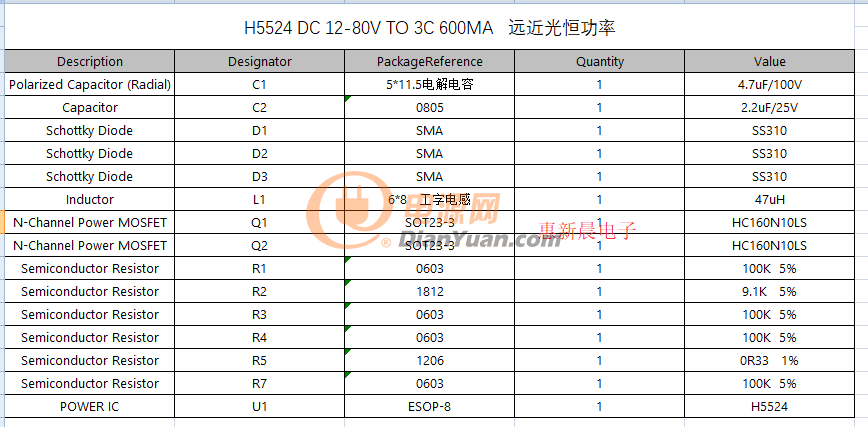

六、BOM清單：
