1 方案名稱:12V24V36V太陽能LED路燈專用升壓恒流驅動芯片SL8530A

2 品牌名稱：深圳市森利威爾電子有限公司（Senliwell）

3 方案特點：支持寬輸入電壓范圍：3.6V~100V； 效率高達95%； 芯片供電欠壓保護：3.2V； 關斷時間可調；芯片內置智能過溫保護、 軟啟動。

4 規格：12V-36V升壓40V/1A 40W功率

5 應用范圍：  LED 燈杯、電池供電的LED 燈串、平板顯示LED 背光、LED應急照明電源、太陽能LED路燈電源等

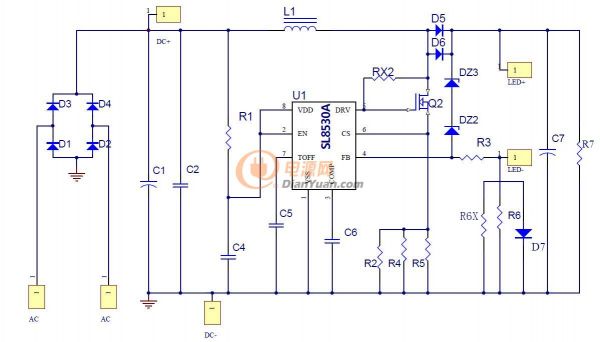

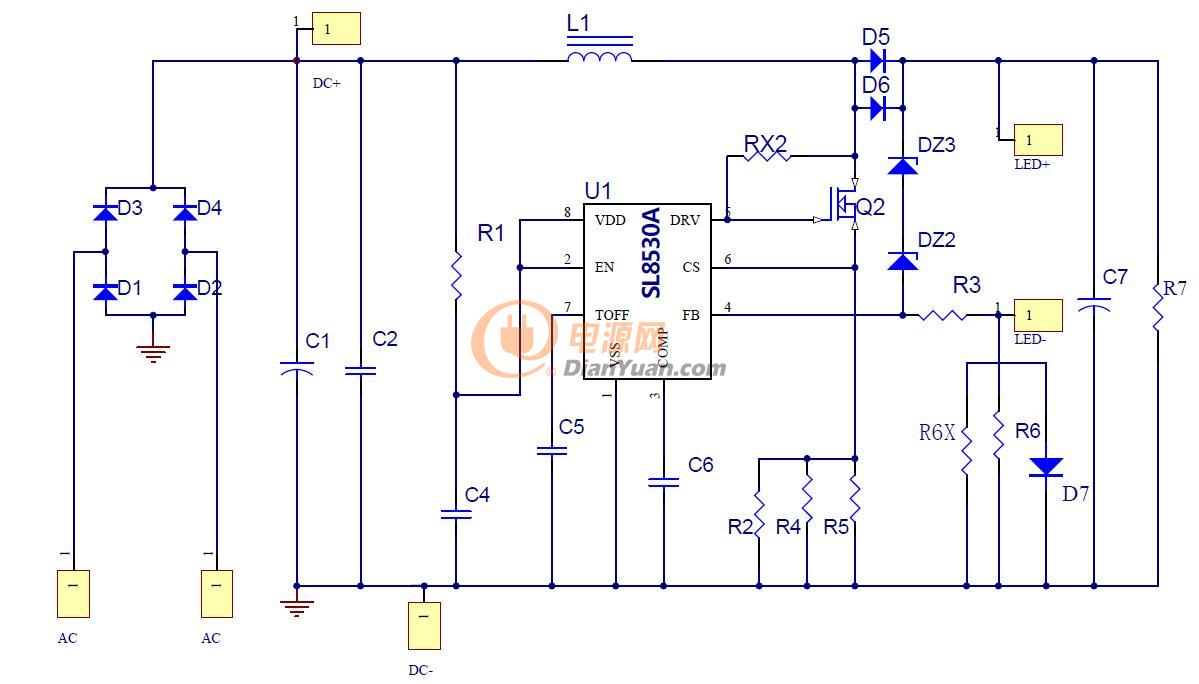

6 電路圖：

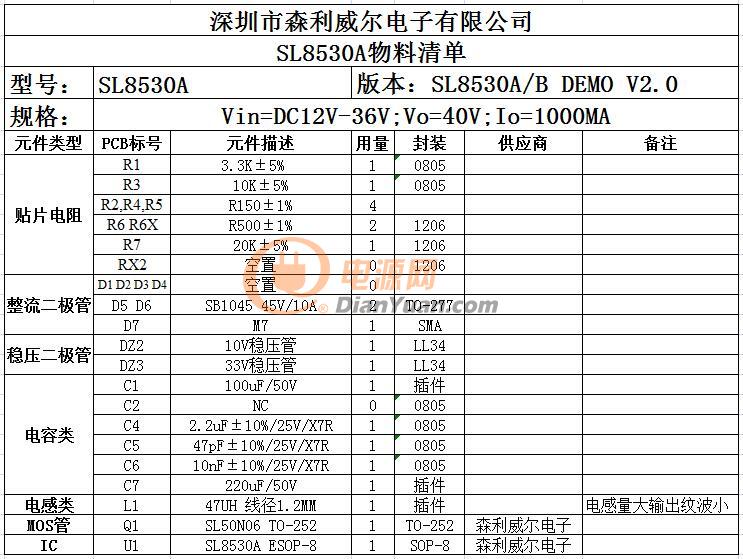

7 物料清單:

8 聯系方式：深圳市森利威爾電子有限公司 李生13684944822（微信同號）/QQ：2355368877

概述:

SL8530A是一款高效率、高精度的升壓型大功率LED 恒流驅動控制芯片。

SL8530A內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED 燈串恒流驅動。

SL8530A采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

SL8530A通過調節外置的電流采樣電阻，能控制高亮度LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。在EN 端加PWM 信號，還可以進行LED 燈調光。

SL8530A內部集成了VDD 穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。

SL8530A采用SOP8 封裝。

特點: 寬輸入電壓范圍：3.6V~100V; 高效率：可高達95%; 最大工作頻率：1MHz; CS 限流保護電壓：250mV; FB 電流采樣電壓：250mV; 芯片供電欠壓保護：3.2V; 關斷時間可調; 智能過溫保護; 軟啟動; 內置VDD 穩壓管

應用: LED 燈杯; 電池供電的LED 燈串; 平板顯示LED 背光; 大功率LED 照明
