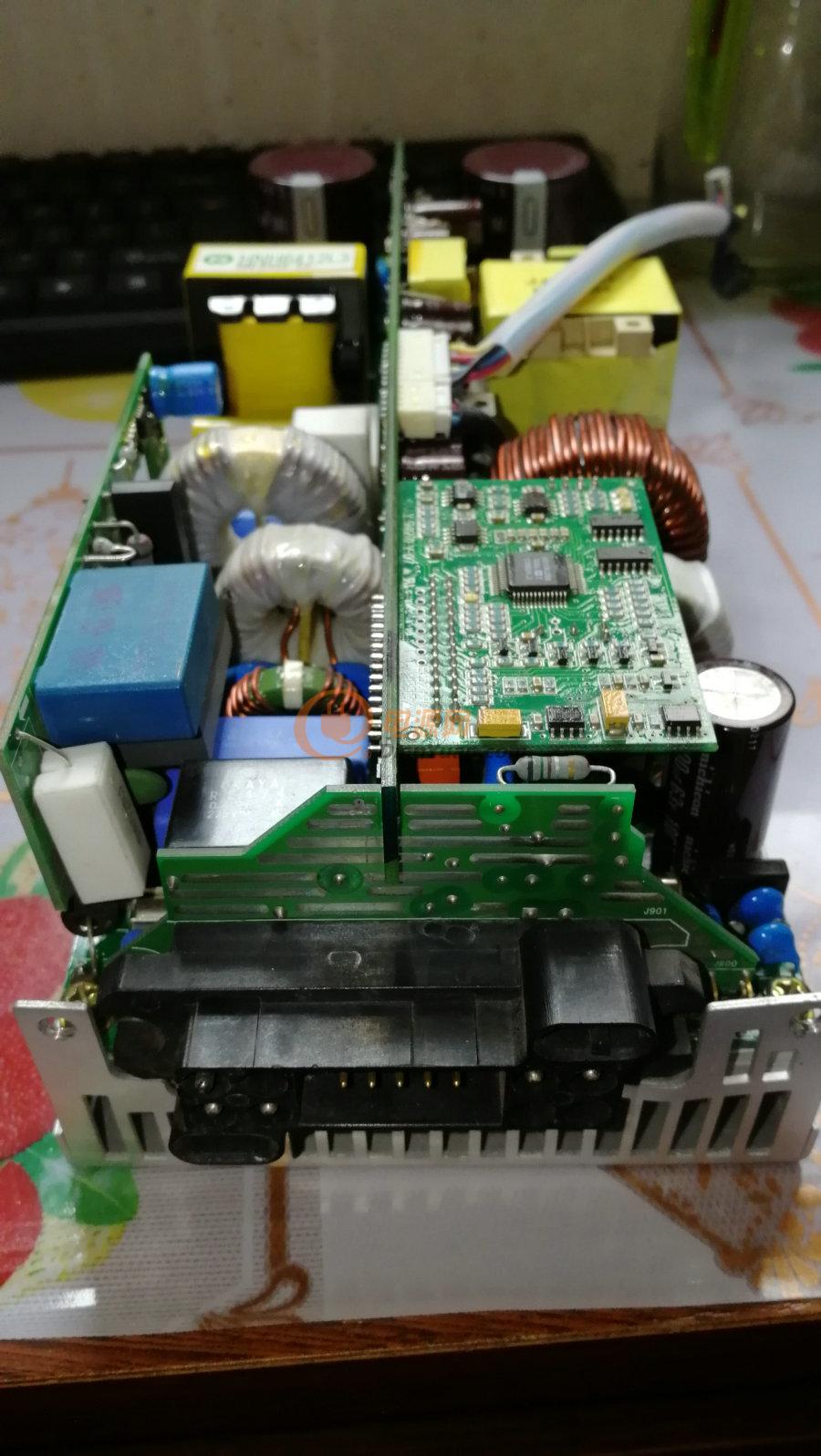

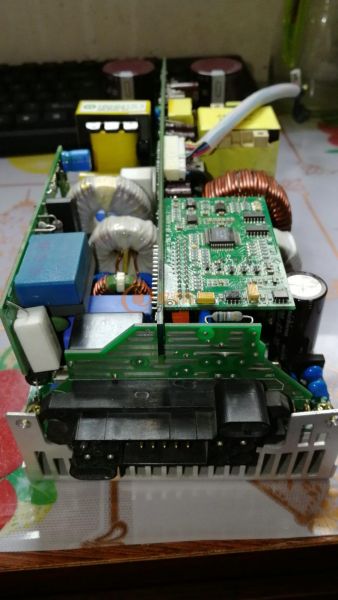

最近收購了一個通信電源艾默生HD4825-3
好奇心拆開看看，順便研究研一下。
輸入特性：
輸入(相)電壓：在170 V～180V之間存在一個“轉換點”，當處于“轉換點”～290V范圍時可輸出58V/30A，處于90 V～“轉換點”范圍時可輸出58V/15A
輸入電網頻率：45 Hz～65Hz開機啟動沖擊電流：≤15A不工作承受最大靜態電壓：380VAC，長期承受
輸出特性：
輸出直流電壓：42 V～58V（通過監控模塊連續調整）
輸出直流電流：0～25A（最大可輸出29A）
穩壓精度 ≤±0.6％
負載調整率 ≤±0.5％
電壓調整率 ≤±0.1％
無級限流，在0～110%額定電流值之間連續可調

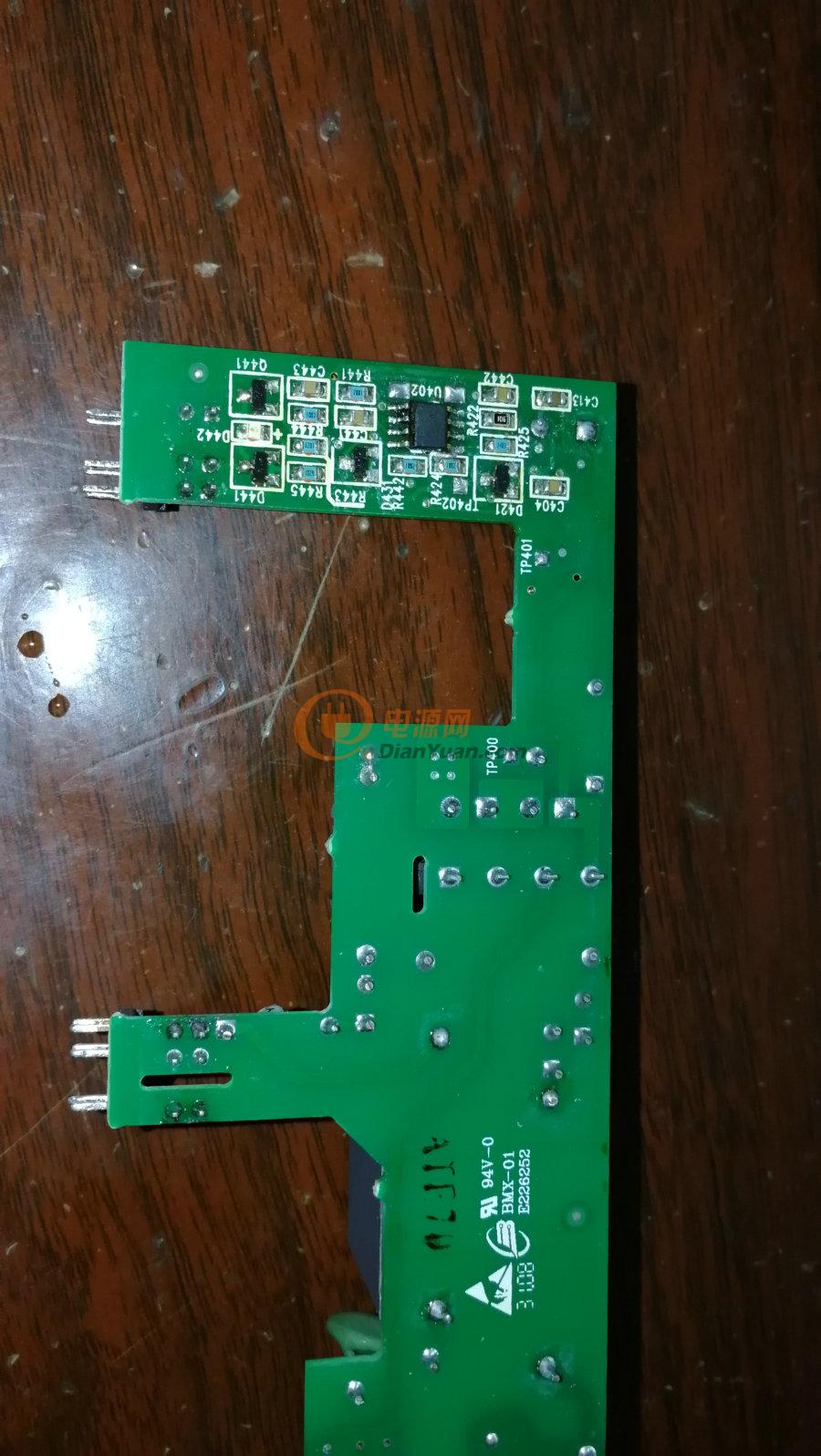

先把獨立過壓保護電路拆下來研究一下（過壓脫離功能）
雖然整流模塊的輸入電壓范圍已經高達290V，但是實際運行環境中經常會出現高于290V的電壓。
整流模塊采用過壓脫離技術，保證在高達380V的交流電壓下，整流模塊不會損壞。
這樣的設計也可以保證在接線錯誤，零線和某根相線接反時，整流模塊不會損壞。
輸入電壓超過315V時,整流模塊進入過壓脫離狀態，所有指示燈均滅。
實測低于80V也會進入保護，繼電器斷開。高于310V保護，繼電器斷開
雙面板，電路還是很簡單，2個358運放，其實可以用一片324就可以完成了，一個TL431基準
電容降壓，就是個比較電路。過壓保護.pdf

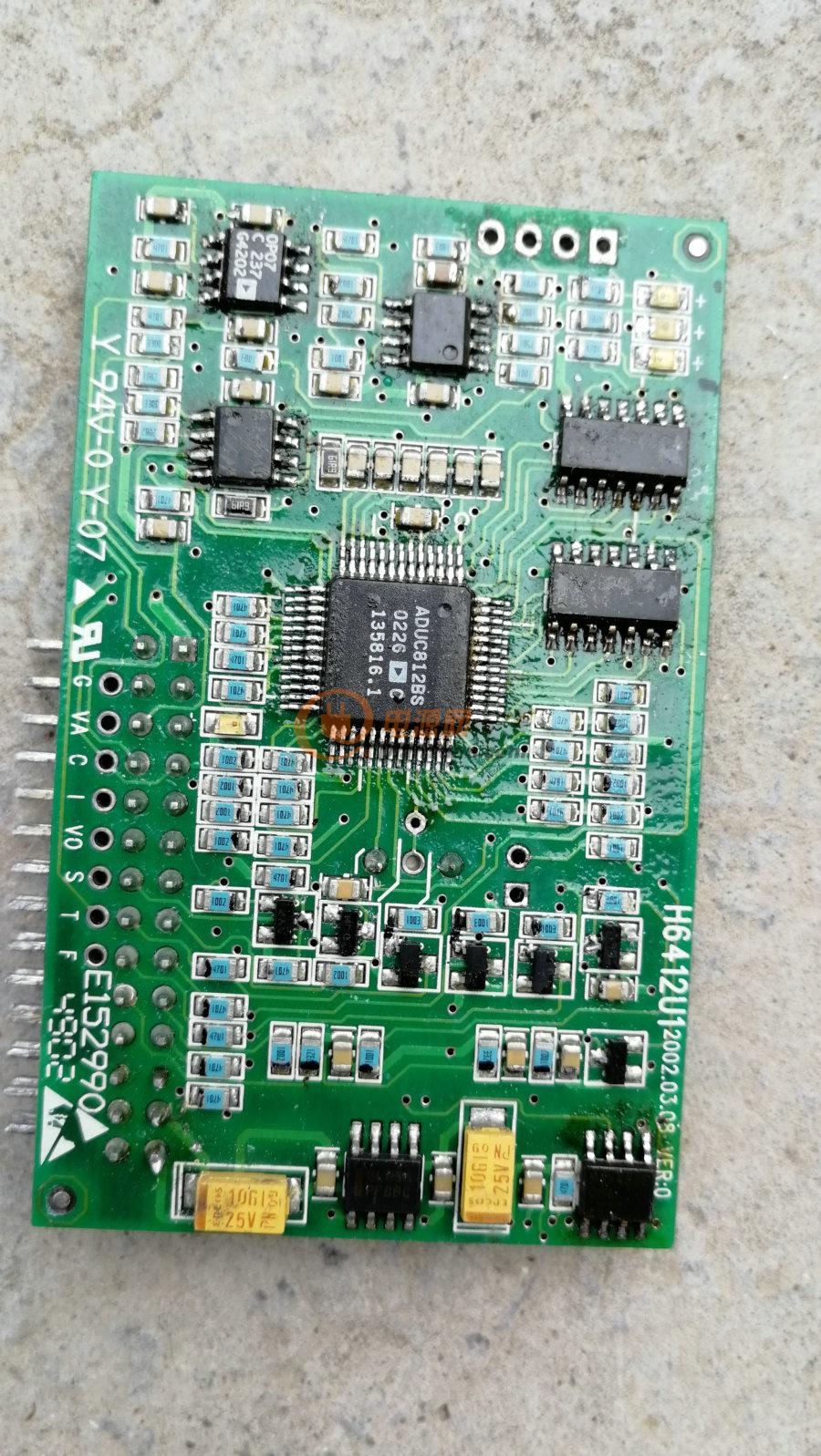

再拆開MCU控制板研究，這板子是4層板，畫起電路圖相對難了些。
MCU控制板采用ADUC812單片機，內置12位ADC，2通道DAC（用于調壓，調電流）
用了3片358運放，一片OP07運放用于放大電流信號，2片反相器，用于保護單片機端口，
MCU控制板還提供了485通信，完全是隔離的使用3光耦器，獨立電源供電給485芯片。
通過RS485接受監控模塊發送來的開/關機、限流點、電壓設定等參數設定命令，
并將模塊的電壓、電流、溫度、限流點、開/關機狀態和告警量等實時地發送給監控模塊。
目前還不知道如何與電腦通信，沒有指令代碼。其實MCU控制板沒啥用了，
板子還帶了很多LED燈指示燈，用于顯示各重要參數的狀態點。維修起來相當方便（前提你要知道各指示燈的功能）
把板子都拆成這樣了

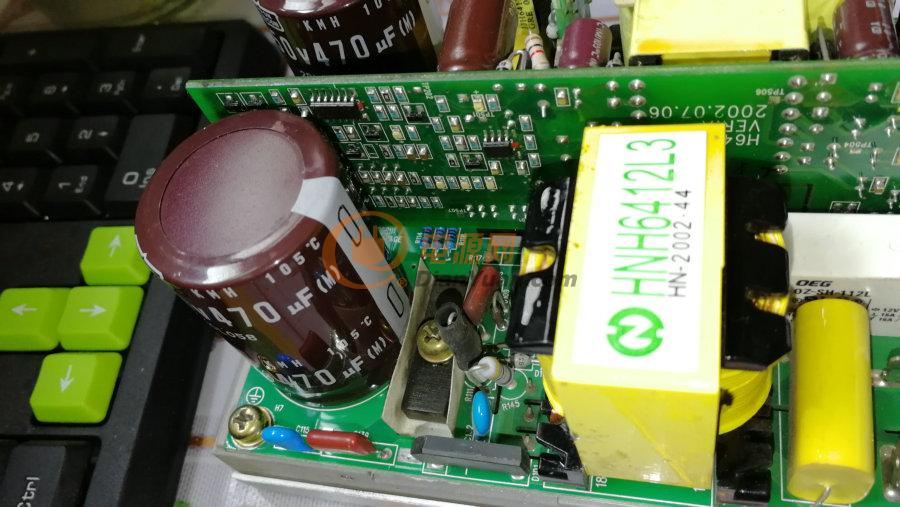

板子使用大量的x2電容，Y電容，并帶有緩充電路，防止通電瞬間，電容充電電流過大損壞其他元器件。
PFC使用G30N60B3D MOS管，RURG3060整流管，DC降壓部分使用2片IRFP460A MOS管，（此處電路不太明白了，變壓器是初級線圈是單線圈，）
卻使用2個管子，搭配二極管，應該組成類似BTL的電路。整流部分使用2個整流管整流。2個25A保險管并聯一起，可見電流多大。
剩下的控制板太復雜了，又是4層板不少過孔是不開孔的，只是與第二層的聯連接，很難找到另一端的連接點
目前只是畫了輔助電源的線路，PFC控制板使用了UC3854主控，3片324運放，1片TL431,運放用于檢測整流電壓，負載電流，并反饋給MCU，（這個功能已經確認過）
應該還會反饋給SG3525，讓其停止工作，DC-DC主控就是SG3525啦，外圍使用一瓶TL062運放3片358，一片基準TL431，另外還有一片UC3902用于控制電流（
整流模塊采用模塊間的低壓差自主均流技術，當監控模塊或個別整流模塊發生故障時，其余模塊能夠保持均流。）
散熱
電源的散熱設計的非常好，通道式，保證流動空氣經過每個元器件。
風扇采用溫控無級調速（用了單片機的8個引腳搭建成DAC）。當模塊溫度低于40℃時風扇處于停轉狀態（最大地延長風扇壽命）
；溫度高于40℃時，風扇啟轉，轉速隨模塊溫度的升高而提高，當溫度達到60℃時，風扇轉速升至最大。
風扇前面安裝有可拆洗的防塵網。
風扇、防塵網均可直接用手進行拆卸且無需關停模塊。
研究到此結束，有空再試試能不能畫出剩下的控制板了
打算將電源改用到雕刻機主軸電源上
