今天給大家推薦一個DC36-80V寬電壓輸入DC12V11.5A的高效率同步整流的方案測試板，同時希望大師們指點。
方案采用的是UC3845作為主控，BP6903A作為GateDriver驅動mos，一起來看看具體的情況吧。

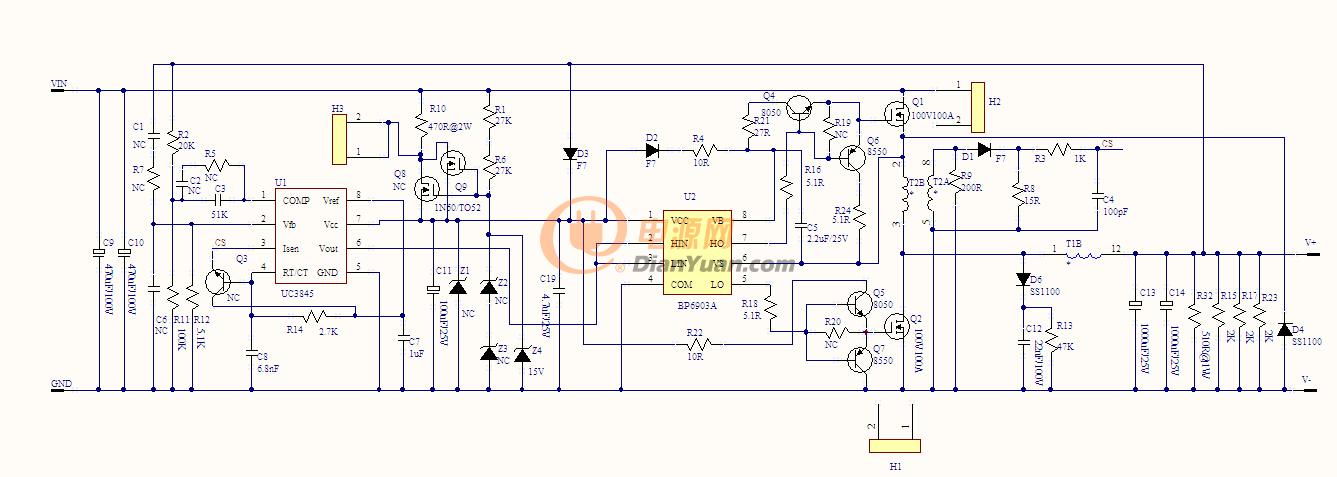

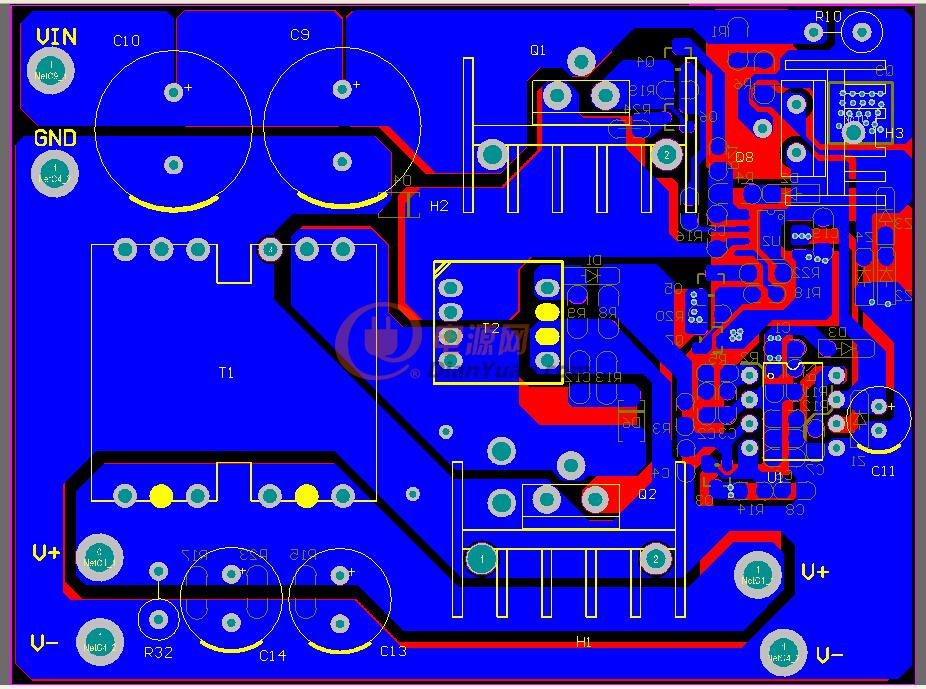

1.首先看原理圖和PCB圖：

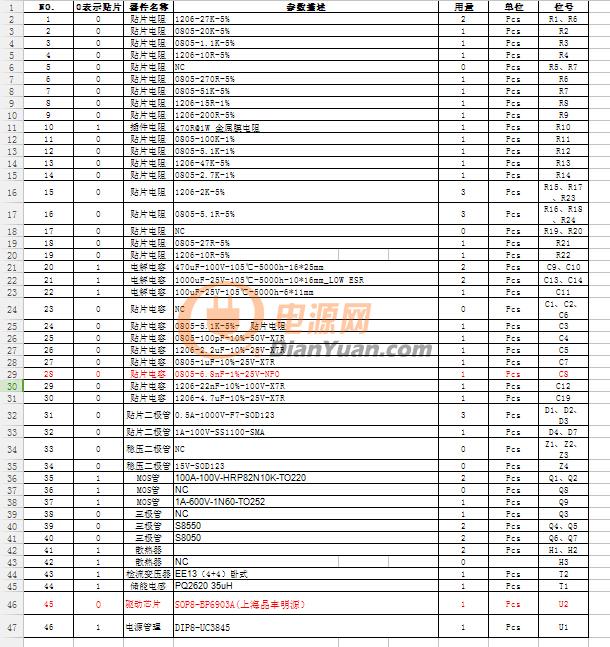

2.BOM清單：

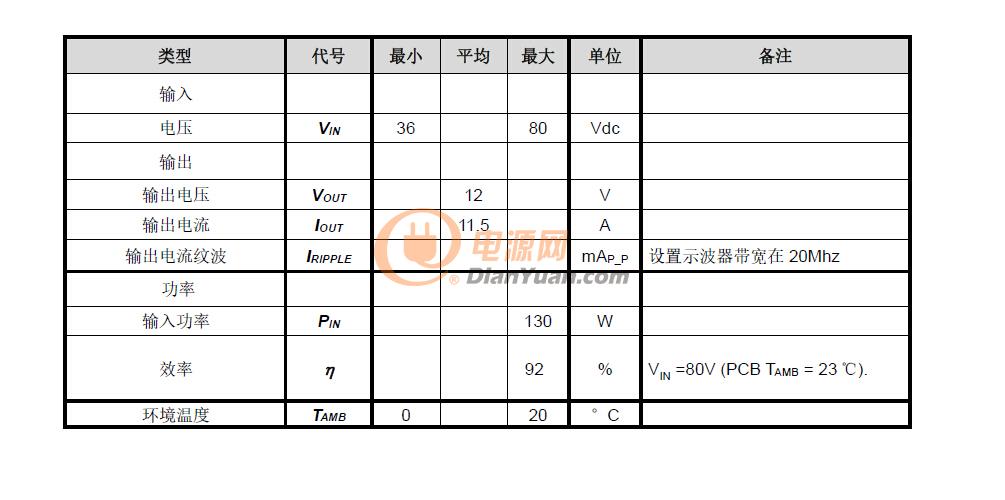

3.產品規格：

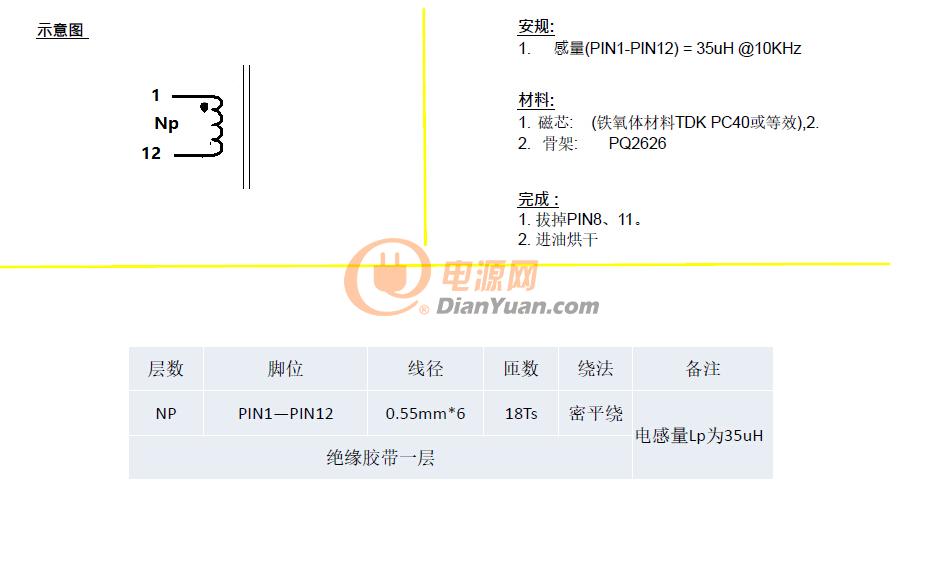

4.儲能電感規格：

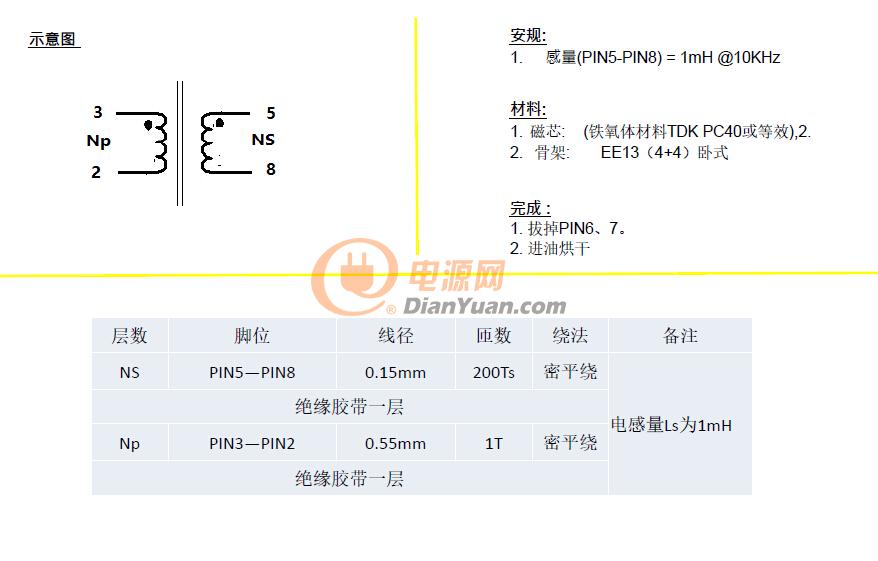

5.檢測電流變壓器規格：

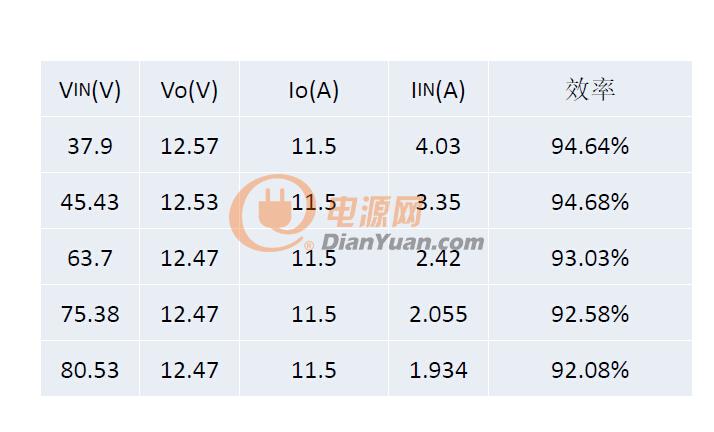

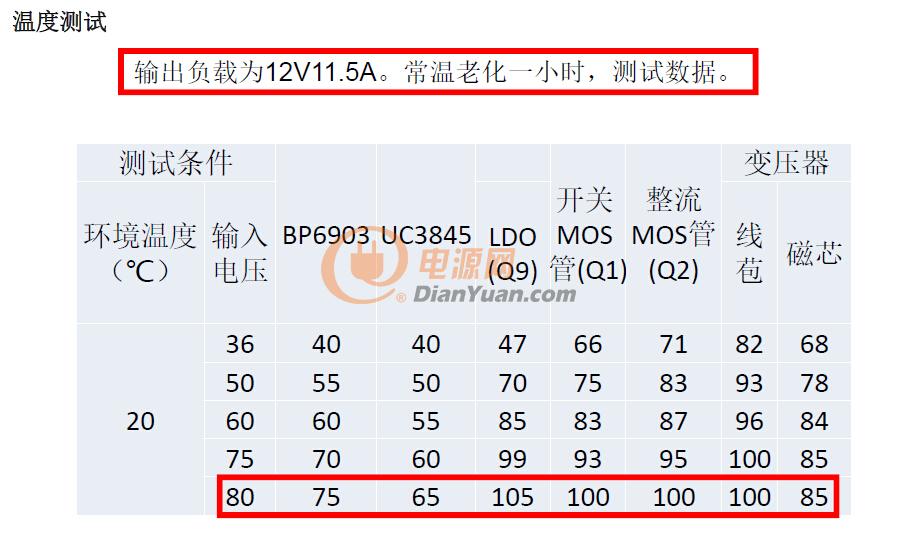

6.常規數據和溫度測試數據：
7.各波形測試：

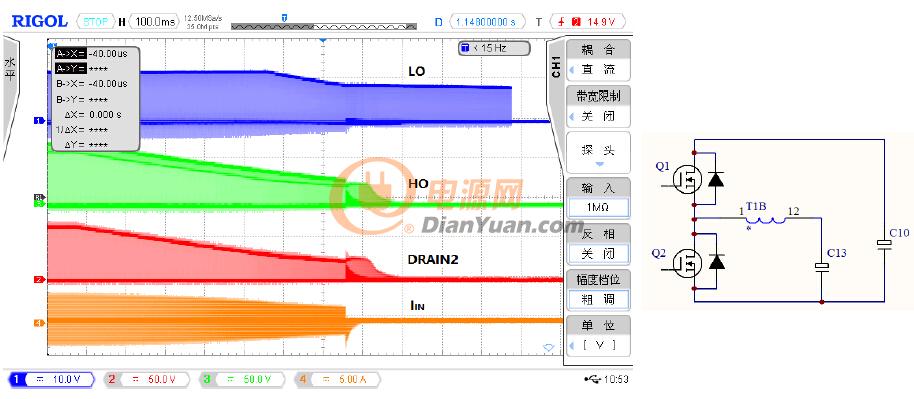

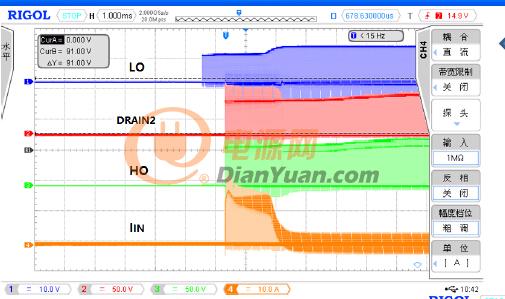

上圖是開機測試波形，其中CH1 是LO、CH2是整流MOS管Q2 DRAIN到GND的波形；CH3是HO；CH4是電流IIN 的波形。剛開機時BP6903的VDD先達到啟動電壓，LO有輸出波形。當VBS達到啟動電壓時HO有輸出波形。系統開始工作。此時系統以最大輸入電流為輸出電容充電。直到輸出電壓達到設定值。

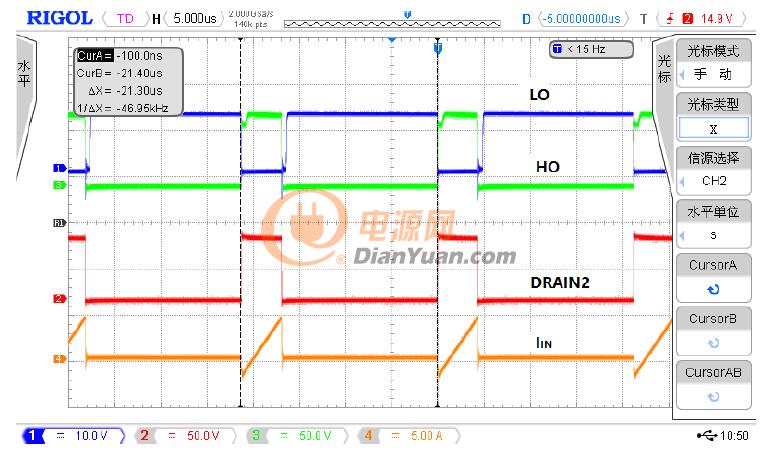

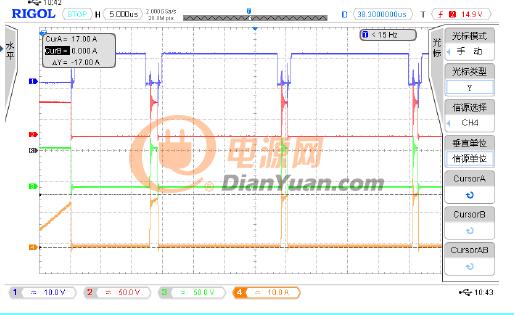

上圖是開關時放大波形。此時輸入電流為UC3842最大限流值，為17A。由于回路中存在寄生電感，當HO開始打開開關MOS管時，整流MOS管的寄生電容與回路中的寄生電感容易發生振蕩。欲減小此振蕩電壓有如下措施：1.減慢開關MOS管。2. 整流MOS管兩端加RCD吸收。3.減小回路中的寄生參數。
上圖是系統關機時的波形。由于BP6903的VDD電壓比VBS電壓多一個二極管的壓降。所以，HO的開關波形先于LO結束。當HO無輸出時，LO繼續輸出開關波形，此時儲能電感T1B、C13、整流MOS管Q2、以及輸入電容C10、開關MOS管Q1的寄生二極管構成一個升壓電路（如上原理圖）。迅速將輸出電容上的電荷搬到輸入電容C10上。此時回路中出現負電流。另外此時應特別注意，UC3842必須要在輸出電壓掉到0之前能夠正常工作。否則UC3845 的OUT端為低電平，BP6903 為高電平，輸出電容上的電荷將完全由整流MOS管消耗掉。此電流非常大，很容易損壞MOS管。

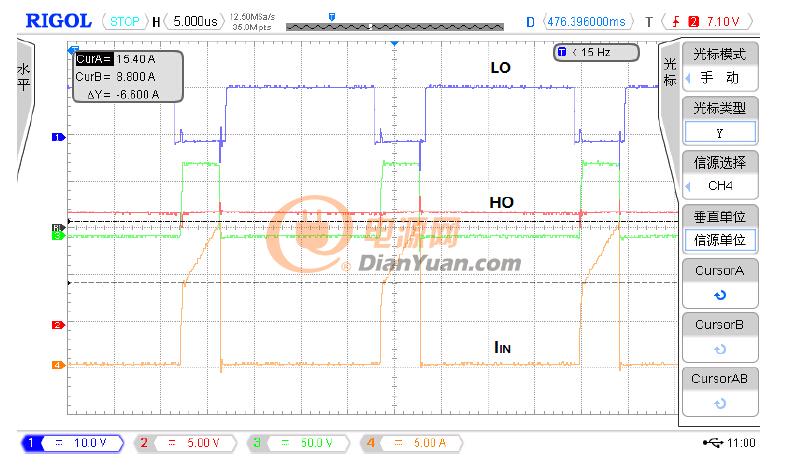

上圖是輕載時的開關波形。UC3845的開關頻率設定為47KHZ. 在輕載時，由于占空比較小，整流MOS管會給儲能電感反向充電。回路中出現負電流。反向電流會將HO對GND的電壓抬高。

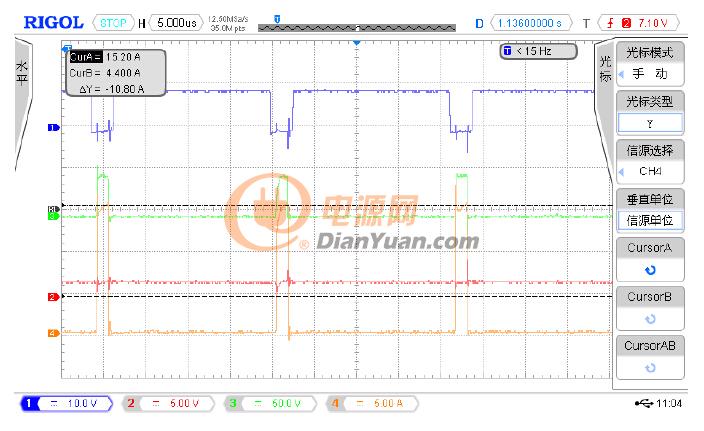

上圖是輸入36V時輸出短路的測試波形。輸出短路時，回路中的最大電流為當前電壓下系統能達到的最大電流。此時最大峰值電流為15A.
以上是我做到一些測試和講解，請給位大師提出是否有需要改善的地方，另外如果對這個測試方案感興趣的朋友可以給我來信：F18279005901@163.com，我是李先生！我可以分享整套方案給給位！
附件是BOM清單：BP6903同步整流_12V11.5A_BOM_.xlsx
