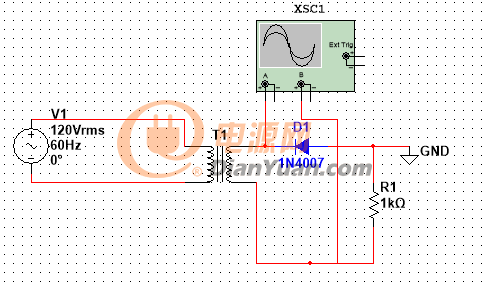

看 你的圖，應該是 A B兩個通道同時測量的，如果示波器的測試地是圖中的GND。

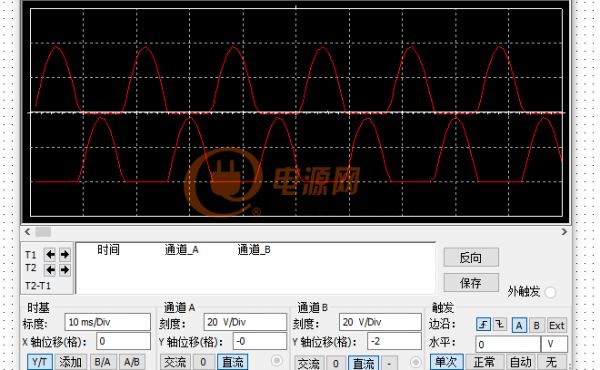

   那么，A通道測試的是D1兩端的電壓，D1反偏時的波形為正，所以會出現正弦一半的饅頭波，D1正偏時，電壓約0.7V，波形上基本體現不出來，正弦負半周接近0V。

     B通道測試的是R1兩端的波形，R1的波形，是D1整流后的波形，所以只會有半個正弦波。

    D1反偏時，A通道測試額是反偏的波形。R1的波形，是D1正偏時得到的，所以兩個通道的波形正好時序是錯開的

整流了啊，很正常的啊。
