如圖： 開始時，電流通過電阻R1流到三極管Q1基極,使三極管導通工作； R2為取樣電阻；工作電流I流過R2時產出電壓Vr； 當Vr到0.5V左右達到Q2三極管導通電壓時，Q2導體導通；從而使Q1基極電流減少，從而限制工作電流I的增大，實現限流恒流的效果。此時Q1、Q2都工作在線性狀態。 LED工作電流I= 0.5V/R2。
線性恒流的特點主要為 簡單、低成本、過EMI容易，基本貼片工藝一致性好！ 理論壽命較長。 缺點為：受輸入電壓波動影響較大，不接電容時容易閃爍及產生很高的頻閃（頻閃系數100%）。
對于高壓線性，原理先以明微的SM2318做個例子； 原理圖如下
電路設計為120V 版本；輸出LED為9V 15串，比例為9:4:2。

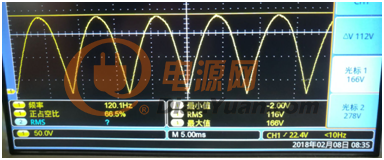

工作原理：輸入交流120V/60HZ 正弦波經整流后；變成120HZ的直流半波電壓波形。 半波電壓爬升至每段LED導通電壓時，IC進行恒流控制；使LED電流控制在一定范圍內。
第1階段：如下圖 電壓在0時；沒電壓全部元件不工作； 當電壓爬升達到一定，開始工作；工作時輸出腳 pin5、6、7里面的MOS均是開啟工作在導通狀態的。
弟2階段：電壓波形爬升至第一段電壓：9V*9=81V （實際LED在7V左右就已經開始工作了）時；通道1 pin7 開始流過電流。當電流達到設計值時，IC進行限流恒流。此時通道1（PIN7）對地的波形：波谷部分為對應半波由80V→0V→80V 段的波形；此時通道一 內部MOS導通；故對地電壓為0。當電流到達恒流點后，MOS工作在線性狀態，其余電壓均加在MOS上面；波形中的正半周電壓實際為整理后的半波電壓峰值166V 減去燈珠壓降約80V后 得出的峰值波形。
166-80=86V 與實測波形接近。

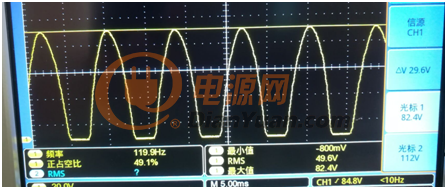

通道1（PIN7）對地的波形
第3階段：原理與上面一樣； 當電壓爬升至80V時 通道一 導通工作； 電壓繼續爬升時至80V+4*9=119V時，通道二導通工作。

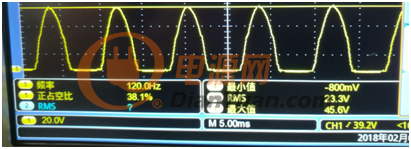

波形原理如通道一； 波谷時輸入電壓沒爬升至導通電壓119V，此時通道二MOS一直導通或無電壓。 到達119V 導通流過電流，當電流到特定值時實現線性恒流； 加在通道二MOS峰值電壓波形為 輸入峰值166V- 119V 燈珠壓降=47V波形峰值；與實測波形接近！
第四階段： 電壓爬升至全部LED亮?xí)r，IC控制第三通道 pin5 實現線性恒流。
電流部分： 有了電壓波形；我們?cè)倏聪码娏鞑ㄐ危?
如圖；為通道一（PIN7）端口流過的電流波形；
前面的電流為0 階段實際為 電壓小于80V→0→小于80V 此階段因沒達到第一段燈珠開啟電壓故電流為0；當電壓爬升至80V時開始出現電流上升并實現恒流 （電流波形變平時表示恒流狀態）；恒流一段時間后，電壓爬升至第二段使通道二開啟；通道一此時關閉，故此時也沒有電流。 電壓上升至波峰再回落時；通道一繼續實行恒流。 故中兩個緊挨的電流波形實際為一個半波狀態 通道一工作兩次的波形。
| 通道三，電流波形；電流最大值。 |
三通道疊加起來的電流波形：
結合如上電壓、電流波形； 我們可以推測此多段高壓線性恒流IC 的幾個原理特點；
① 由IC 開始工作時；通道的MOS都是處于導通狀態的。
② IC輸出電流通道是依次開啟導通。第一通道會是優先通過電流。第二通道流過電流時；第一通道則會關閉，同樣第三通道流過電流時，前面兩通道關閉。
③ 三條通道 通過的電流是不一樣的！ IC輸出電流設置為電流有效值；其中第三通道為電流最大輸出電流端。
④ IC 內部通道的幾個MOS應該為開關MOS；主要負責依次開通與關閉。三條通道下面最終會串聯個功率MOS 作為線性恒流作用。
了解IC工作原理后；對電路設計的需要注意事項：
1. 線性模組；IC一般耐壓只有450V-650V；由于直接與電網連接，非常容易受浪涌、雷擊電壓打壞。 保護電路必須做好。
2. 第一通道為優先通過電流的通道；建議端口前增加限流電阻以防止浪涌電流沖擊 損壞IC。
3. 設計參考的IC 最大電流應為實測的最大峰值的電流，而非實測的有效電流；否則容易設計使用超出額定電流值。
4. IC 各PIN腳間及走線必須注意爬電距離；否則容易引起電弧打壞IC。
高壓線性 +前端好的浪涌保護電路 +去頻閃電路 +可控硅調光電路可以做出功能非常好且成本非常低的產品。
頻閃系數可做到1%左右； 可控硅兼容性美規主流調光器基本不閃········
臨放假隨便寫寫，后面有時間再把美規LED的相關技術總結寫下
