芯片為MPS推出的MP44014，是一顆PFC芯片，具體來說：邊界控制導通模式PFC控制器，具有非常器的靜態工作電流，用于功率因數調整，功率一般在幾十瓦，常用于開關電源前級電路中，用于功率因數校正。

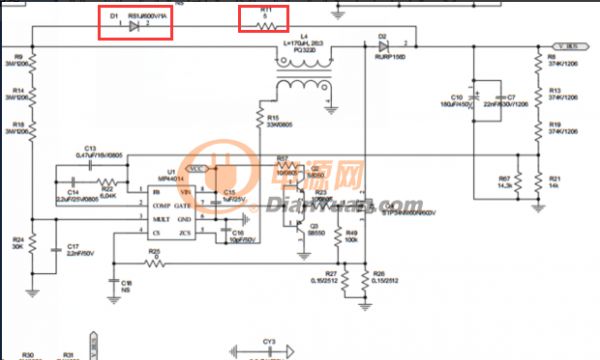

想請教一下，為什么下面框出來的二極管與電阻是一定要加的呢？
它們在電路中是起什么作用呢？具體的工作機理是怎樣的呢？
如果該二極管斷路或者虛焊，會造成什么后果呢？
PFC芯片為什么一定要加這個二極管？
全部回復(8)
正序查看
倒序查看
@湖之一二
多謝版主回復，但怎么去評估輸出儲能電容容量大小呢？即多大算大呢？
PFC整流二極體規格有些參數:
IFSM與IF max
其中IFSM 條件為 N ms, Half Sine Wave (N為每一家參數), 條件於半正弦
另一個IF max 條件為 N μs, Pulse (N為每一家參數) 脈衝
當你開機時, 抓取半正弦高點, 量測電流峰值, 若超過上述條件, 那麼ByPass二極體須加, 不超過就無視
不過注意喔, 此參數通常包含25度C與100度C兩種, 在安全操作中, 都是取最低值......
