Keysight(原Agilent) InfiniiVision DSOX3024A 混合信號示波器能夠在滿足您苛刻預算要求的情況下提供卓越性能，以及同類產品無法擁有的可選功能。
是德(原安捷倫)突破性技術可以在相同的預算條件下提供更多更出色的示波器功能。
觀察更長時間、更深入的信號細節：
同類產品中尺寸最大的顯示屏：8.5 英寸 WVGA 顯示屏
高達 1,000,000 個波形/秒的最快更新速率
最深的存儲器： 4Mpts（選件，2Mpts為標配）
三合一儀器可以提供更多功能：
一流的示波器 集成邏輯分析儀（MSO）
獨有的內置 20 MHz 函數發生器： WaveGen
業界唯一基于硬件的協議分析儀
獲得更多投資保護
可升級性：可在購買后添加帶寬、數字通道或 WaveGen 分段存儲器 模板測試
全新的 Agilent InfiniiVision 3000 X 系列示波器具有100 MHz ～500 MHz 的帶寬，以及超越模擬示波器的波形捕獲率，高達1百萬個波形/秒，配合可變余輝等顯示方式，揭開了數字示波器的新篇章。首次，而且是以選件的形式，將16個邏輯分析儀通道、函數信號發生器和串行協議解碼（用硬件實現）集成到同一臺示波器中。
主要技術指標
帶寬 200MHz
通道數 4個模擬通道（DSO）16個數字通道（MSO）
采樣率 高達4GSa/s
存儲器 4M
顯示屏 8.5英寸WVGA（800*480）
更新速率1,000,000個波形/秒
可升級帶寬、MSO、測量應用軟件和WaveGen
保修 三年標準保修期 連通性 USB主機端口（前后各一個），USB設備端口、LAN（可選）、GPIB（可選）
英語聽力好的，可以先看看這個視頻，說得很詳細，很好的資料
https://www.bilibili.com/video/av11108129/
今天對地線的長度，以及對示波器進行帶寬20Mhz限制兩種方法進行了實驗說明：
本次使用的探頭是agilent N2863B 10:1 300Mhz 10MΩ/15pF，由于手上只有10:1的 探頭，沒法做1:1的實驗，哪位同事有可以調整的可以自行測試一下，在相同的接地線環境下1:1與10：1的結果是不是有所差別。。
1，長接地線直接測量相同負載下，帶寬限制與不限制的測量實驗實測數據
限制帶寬室，測量紋波為68mv
不限制帶寬20Mhz，測量紋波為115mV。
2，對長接地線進行纏繞（縮短地線長度，以及地線和探頭圍繞的面積）測量相同負載下，帶寬限制與不限制的測量實驗實測數據
在縮短接地線后，不限制帶寬測量的紋波為76mv，與上面1的115mv相比，有了很大的減小。。
由于沒有拍照到限制帶寬的情況，所以大家有興趣的可以自己做一下實驗，實際測量一下，，，，，
3，把長接地線拆下來，使用示波器配件中的鐵絲環做地線接到地上，這時地線最短，包圍的面積最小，測量相同負載下，帶寬限制與不限制的測量實驗實測數據
下圖中使用黑膠布糊住的是LED燈就是我們的試用板的板載負載，太亮了，對眼睛不好，，，，，
不限制帶寬下的測量結果是24mv，與1中的115mv是不是也少了好幾倍啊。。。
接地線改裝如下圖所示
特寫
示波器標配的接線線圈，挺齊全的，考慮很周到。
通過以上的實驗測試，在測量電源紋波的時候不同的接地線下測量的數據相差非常遠，希望通過這次實驗大家以后在工作中多多注意，，
接下來一步就是在測量時候水平，垂直方向的掃描間距，對不同的測量結果的影響。希望大家期待。。。

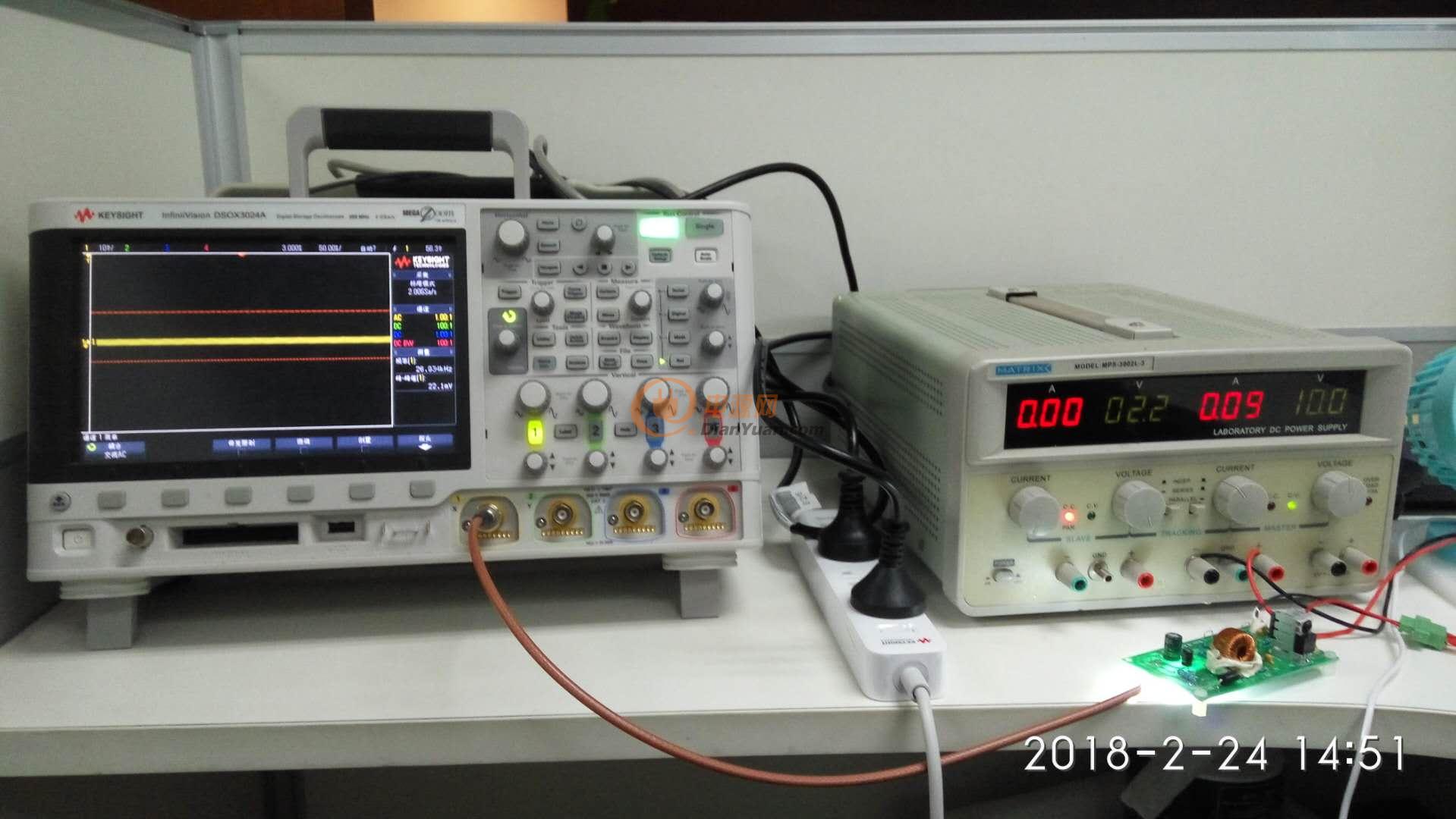

繼續更新，買回來了同軸電纜，可以做50Ω以及1MΩ探頭的紋波測量情況咯。
現在驗證50Ω限制帶寬以及不限制帶寬下的紋波情況。。
以下測量的探頭數據都是1:1情況下測量所得。。。

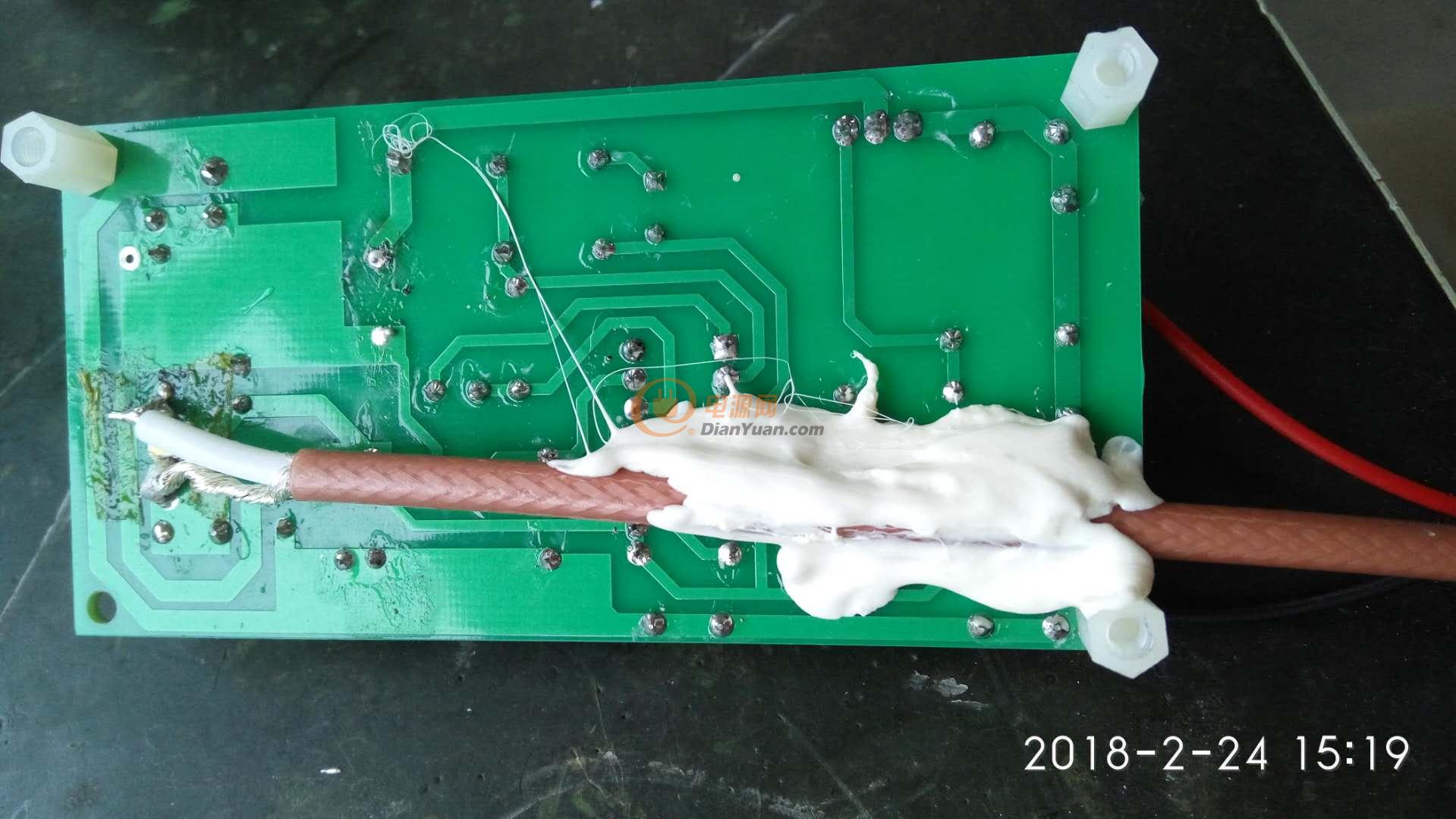

50Ω阻抗探頭直接焊接到輸出端，測量數據如下

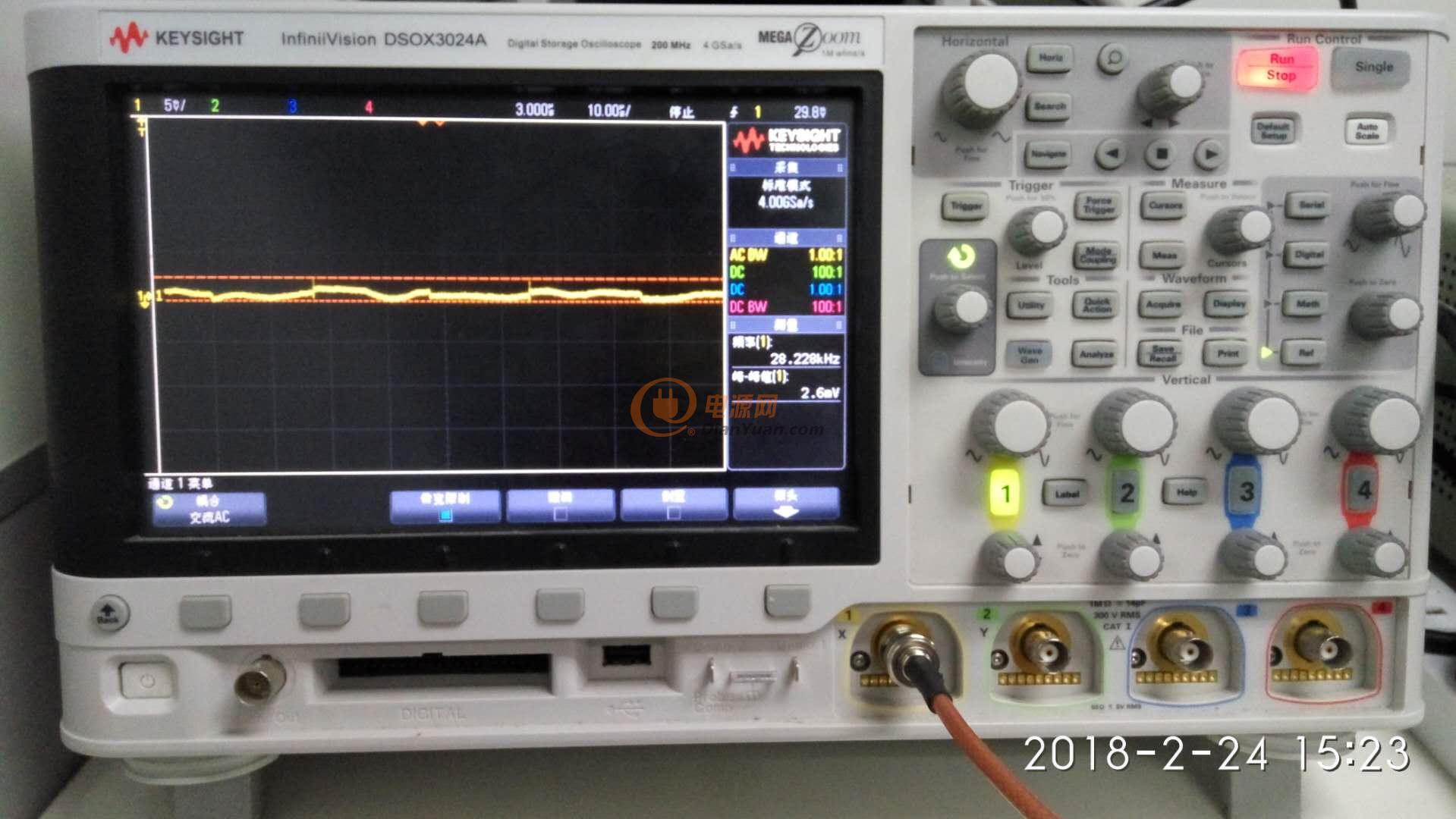

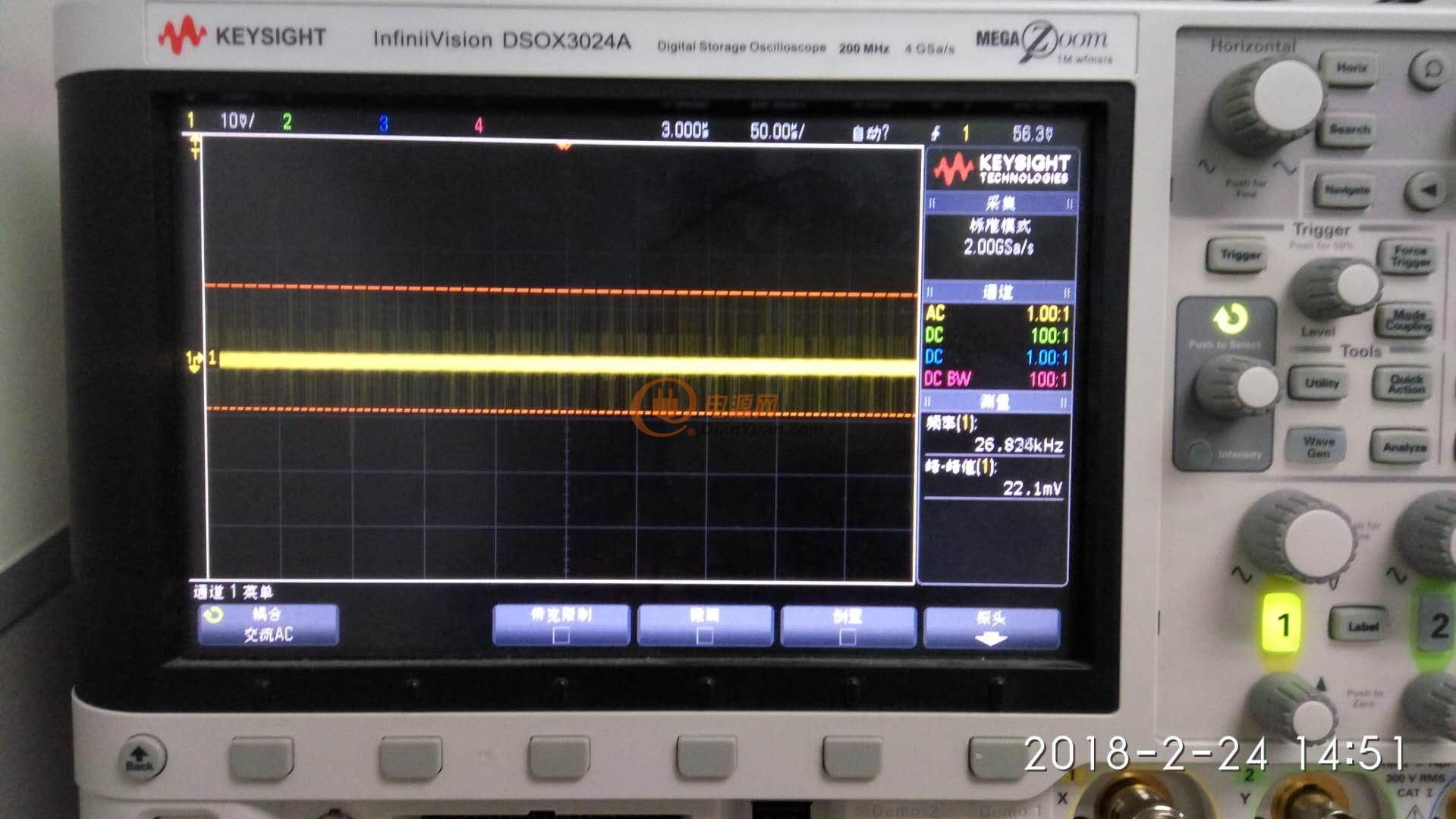

不進行帶寬限制測量得到22.1mv

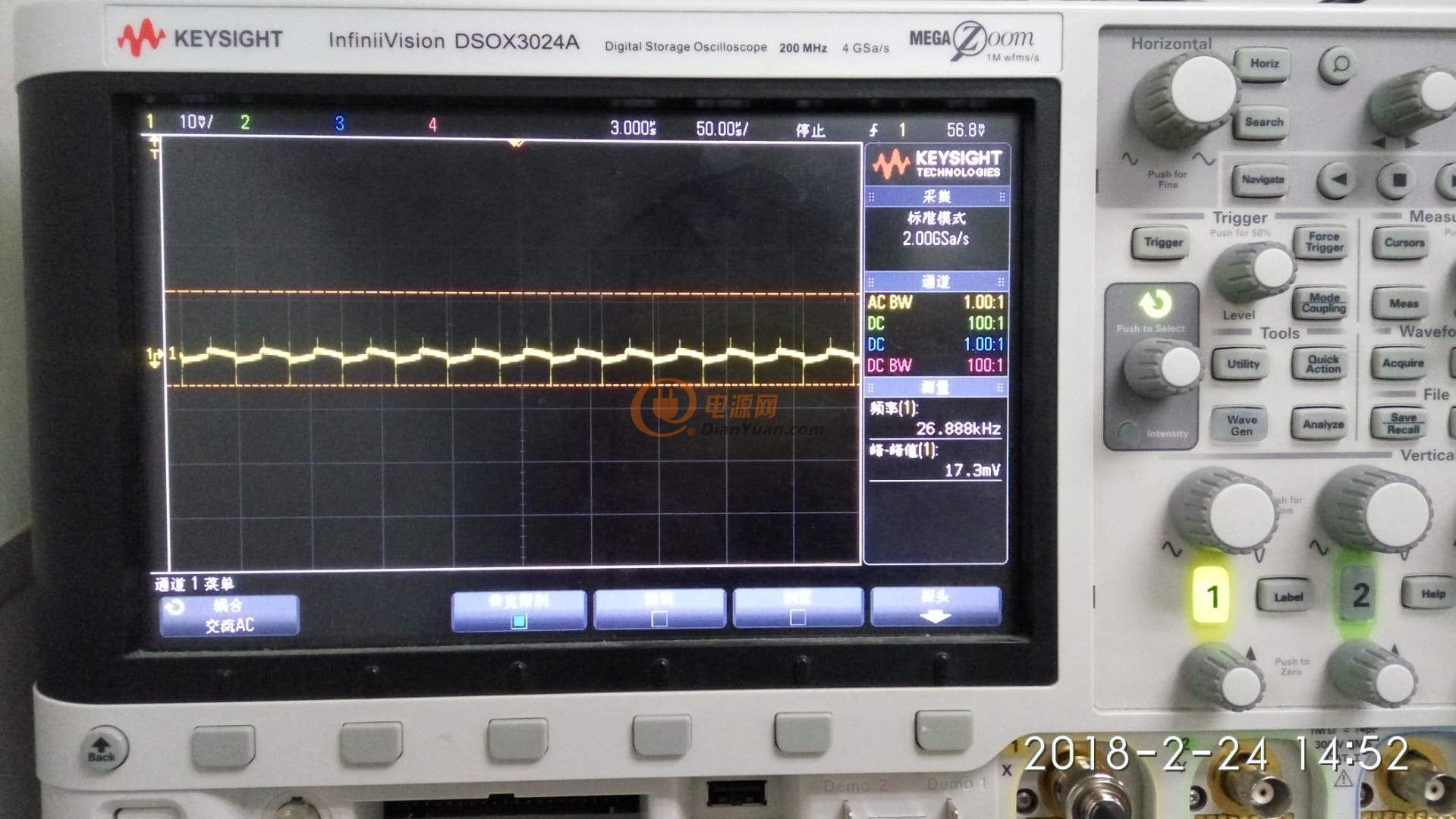

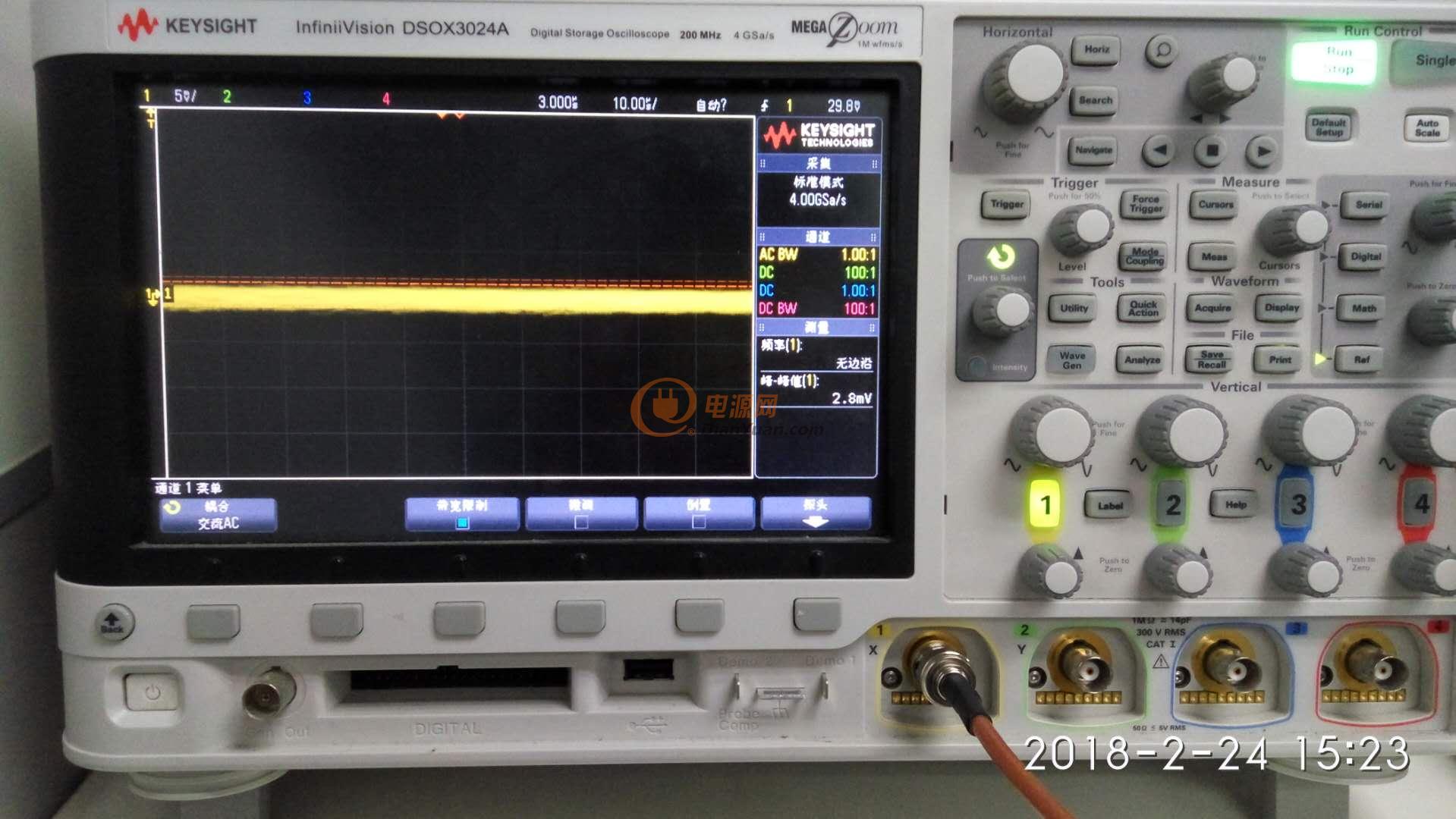

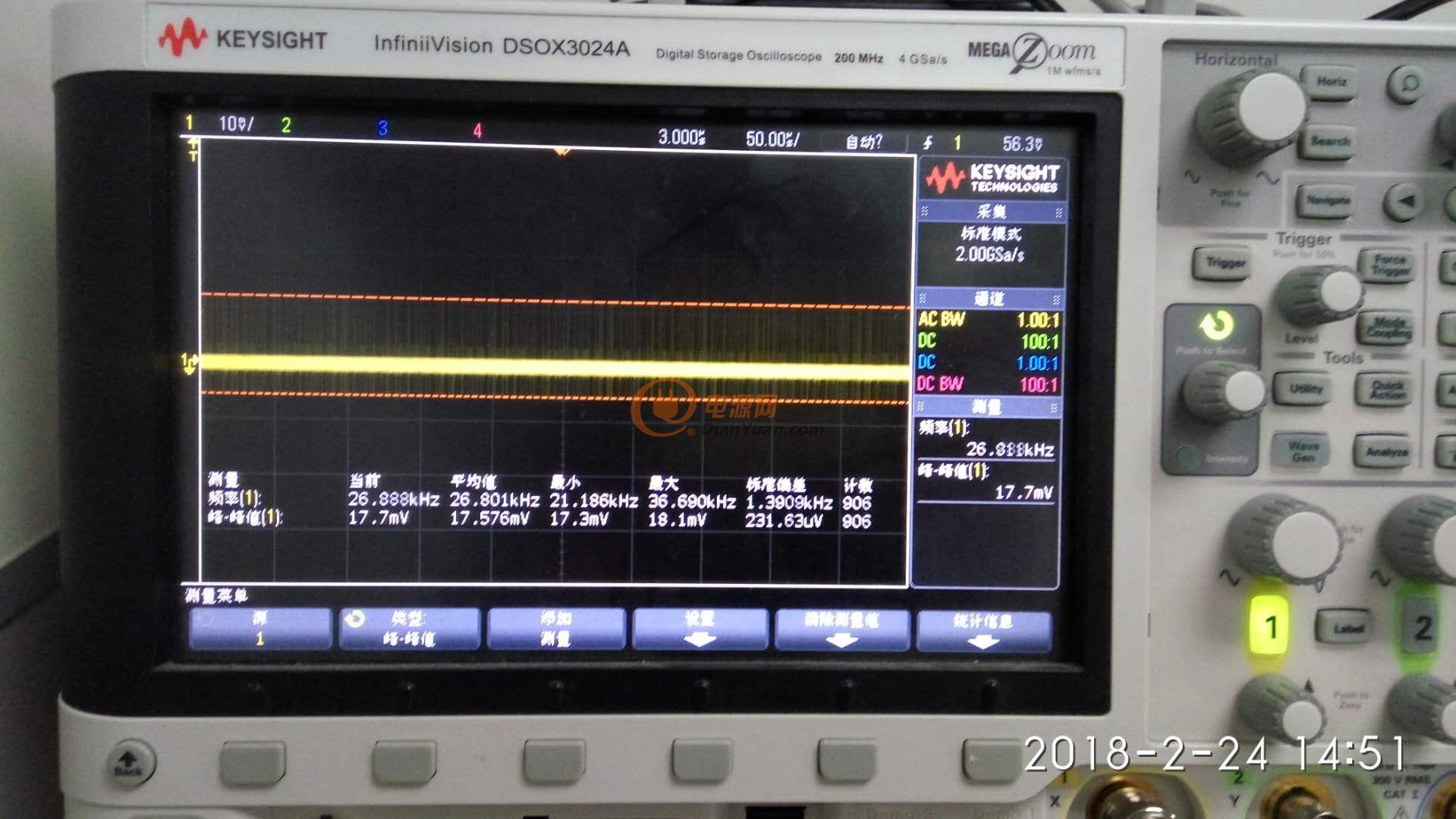

限制20Mhz帶寬測量數據 17.7mv

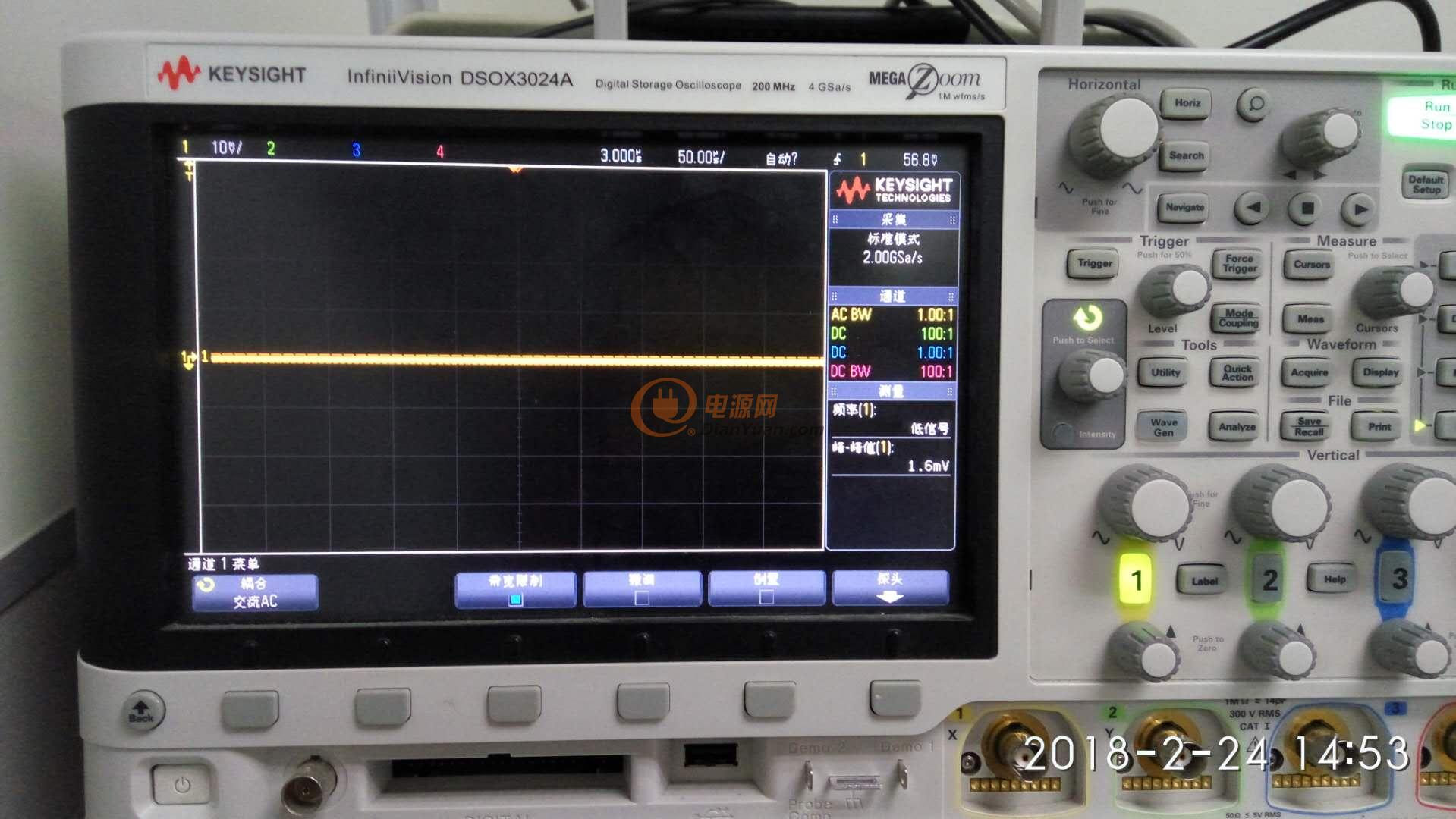

最下面是示波器不接探頭時的噪聲跳動，大概是1.6mv左右

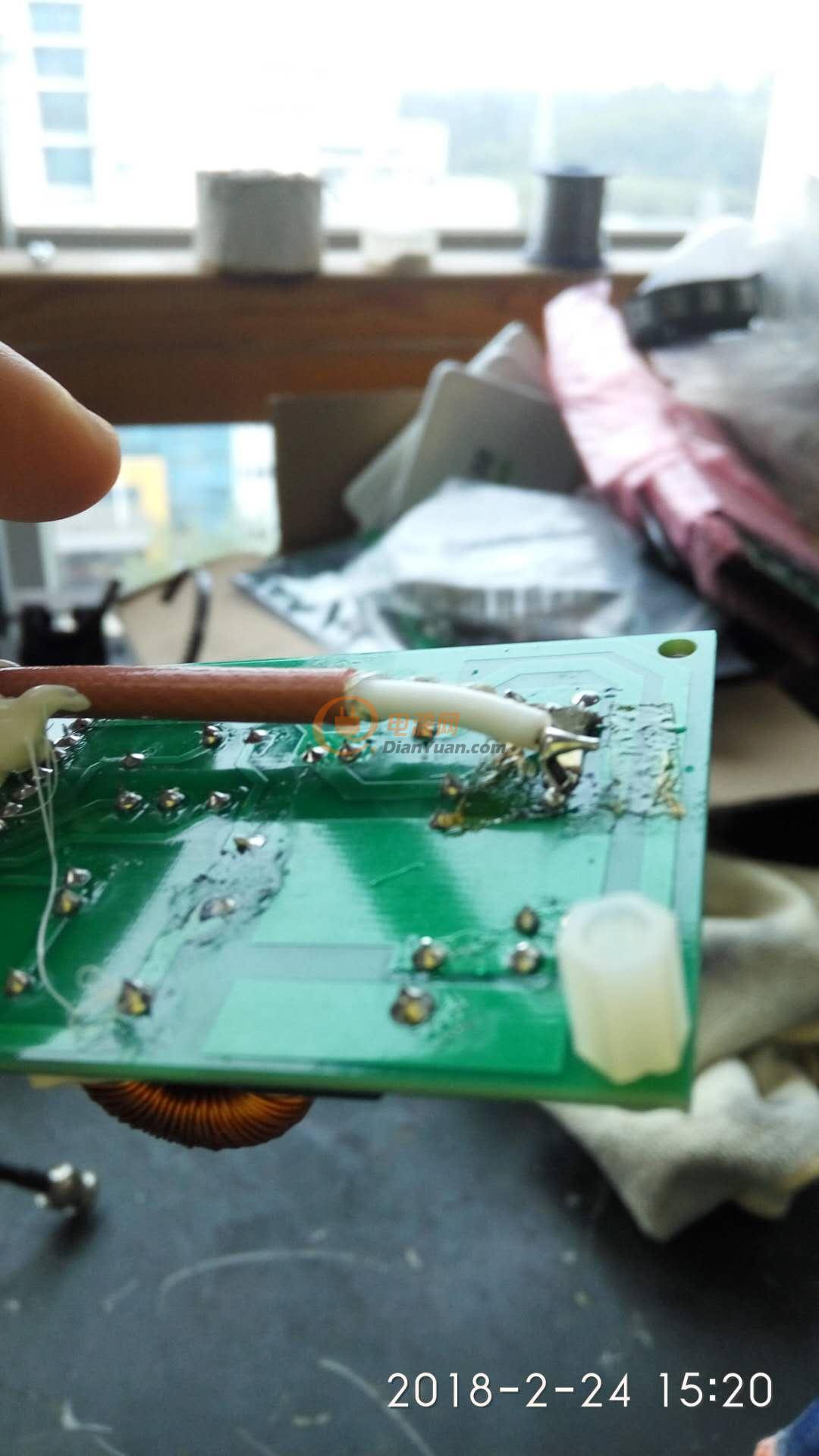

1MΩ阻抗探頭直接焊接到輸出端，由于使用的是50Ω的同軸電纜，所以在同軸纖芯中串了一個1MΩ 1206的電阻。

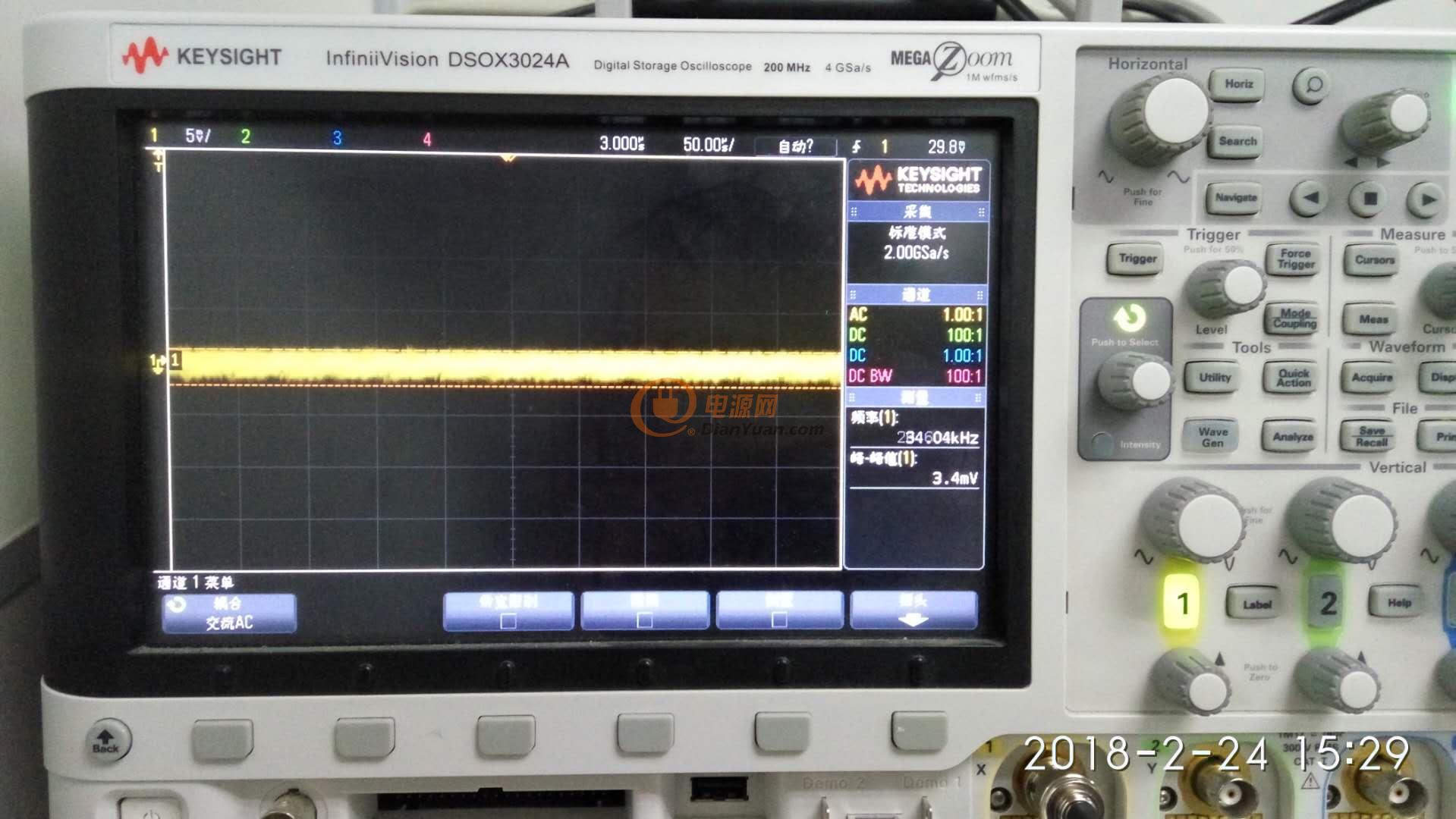

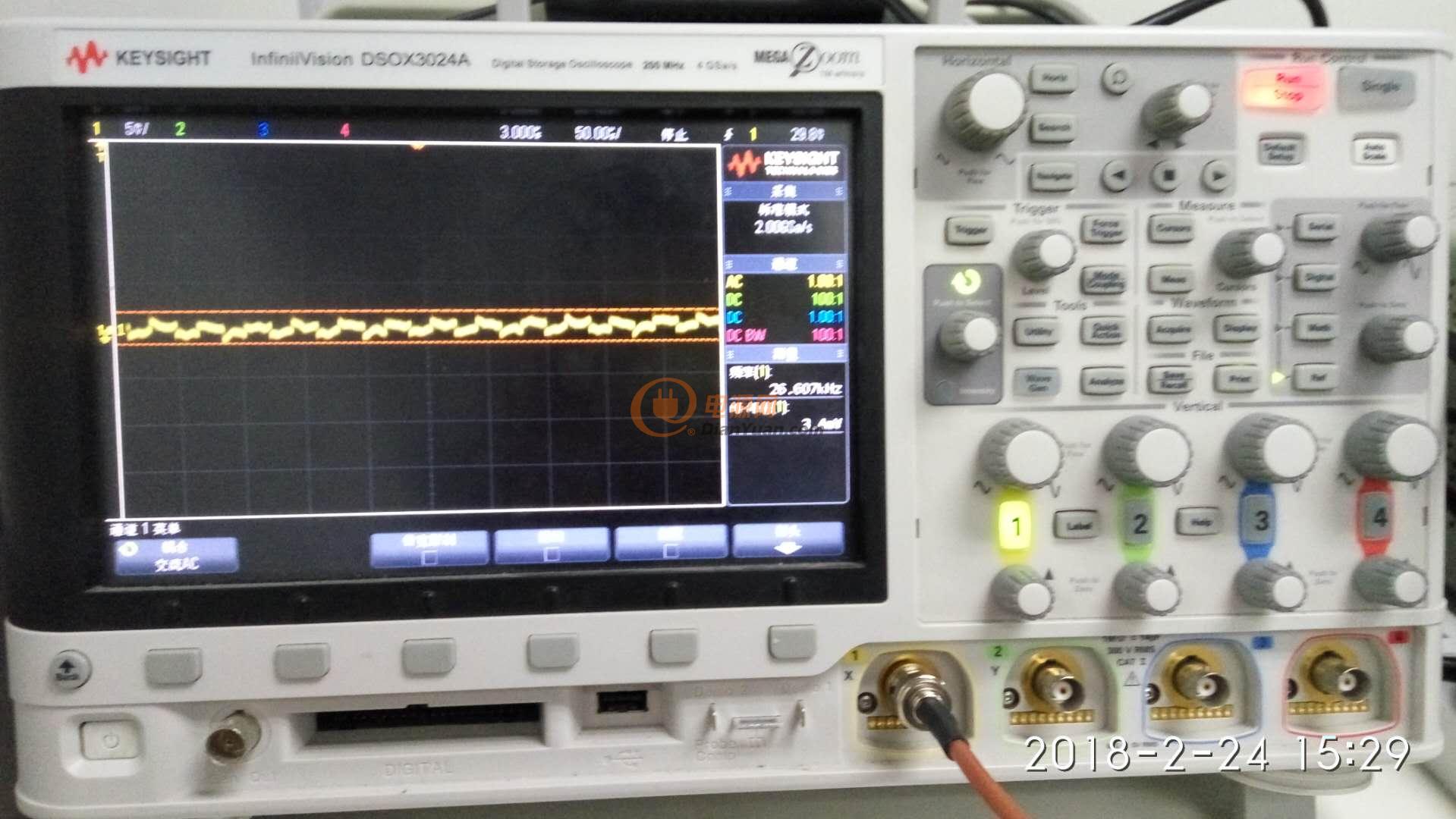

不限制帶寬測試 ：測得紋波是3.4mv
限制20Mhz帶寬的測量數據 測得紋波為2.4-3.0mv之間。
