焊好了許久都沒時間測試一下，試用Buck的小板，看起來還是不錯的。

今天測試部分主要從以下幾方面進行測試

1，最低pwm發波電壓

2，不同輸入電壓的PWM波形

3，輸出紋波

不說了上圖

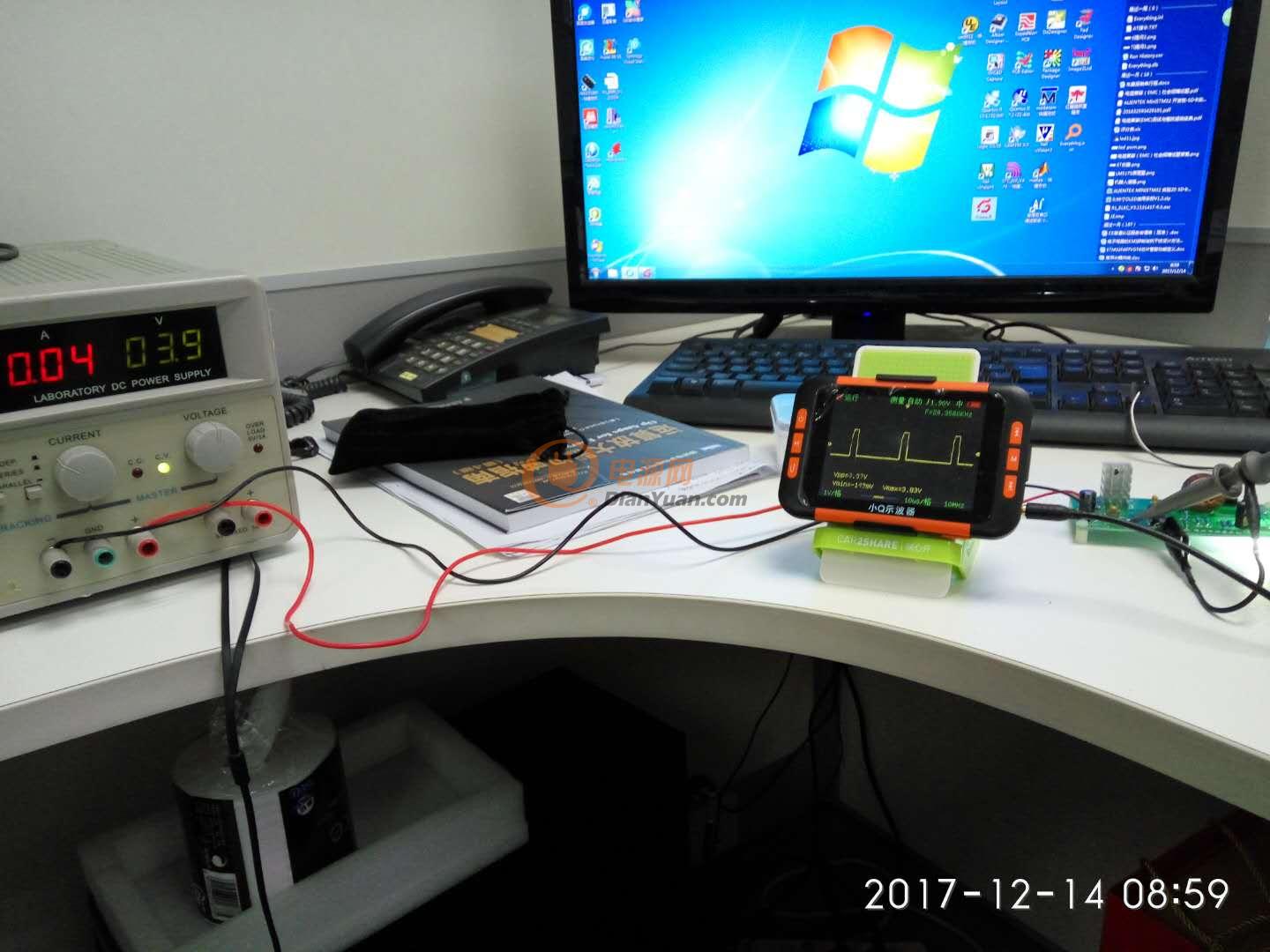

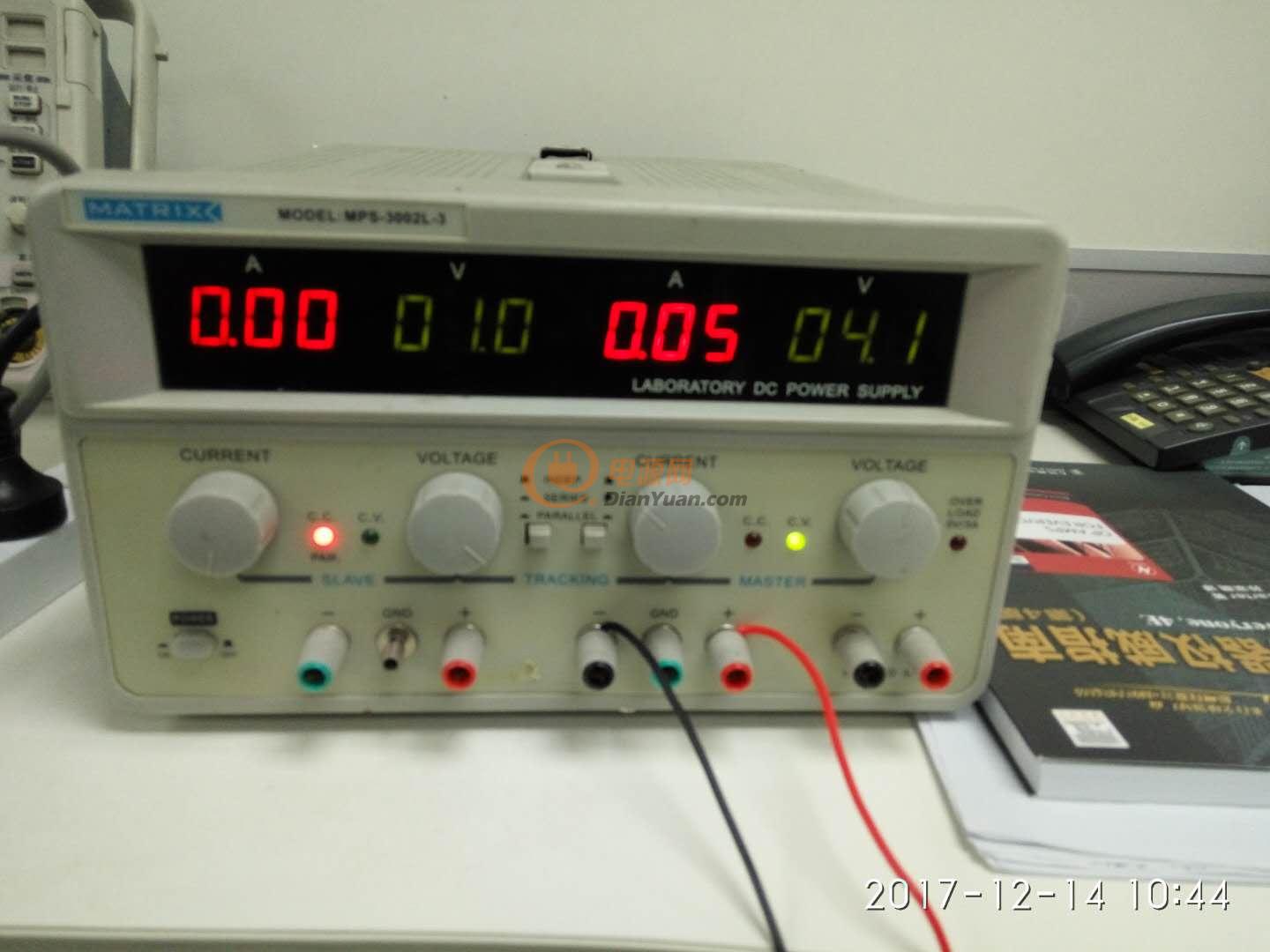

在最低3.9V的時候芯片都可以輸出正常的PWM波形，但是此時的輸出電壓不穩定，不能滿足可控。。。。

在輸入5.6V時候，輸出的PWM波形已經正常，此時正常的電壓為5.24V，輸出電壓有點偏高，只能到6V以后才可以正常輸出為5V。。。。

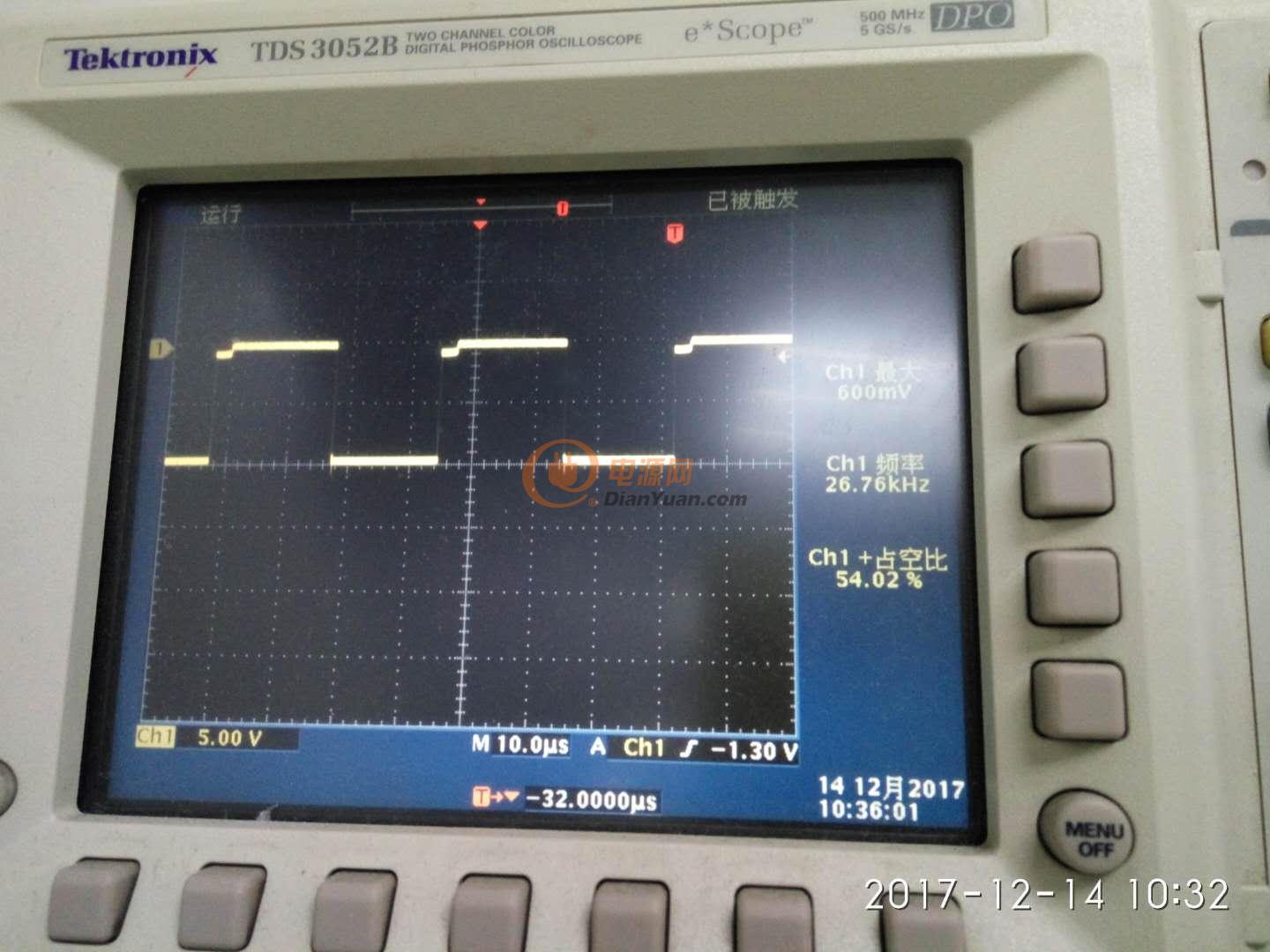

2，輸入電壓為10V時，輸出電壓約為5V，PWM約為50%，波形正常

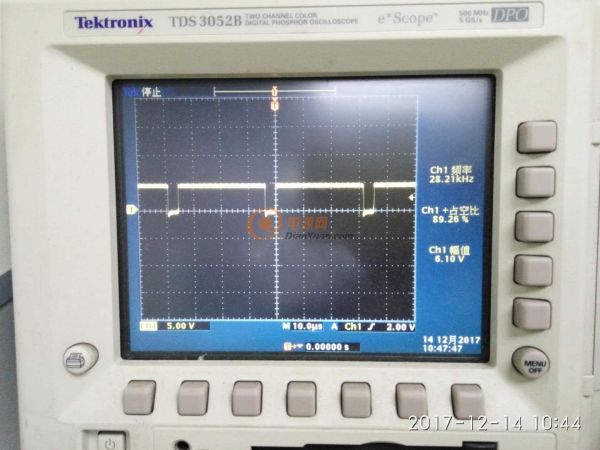

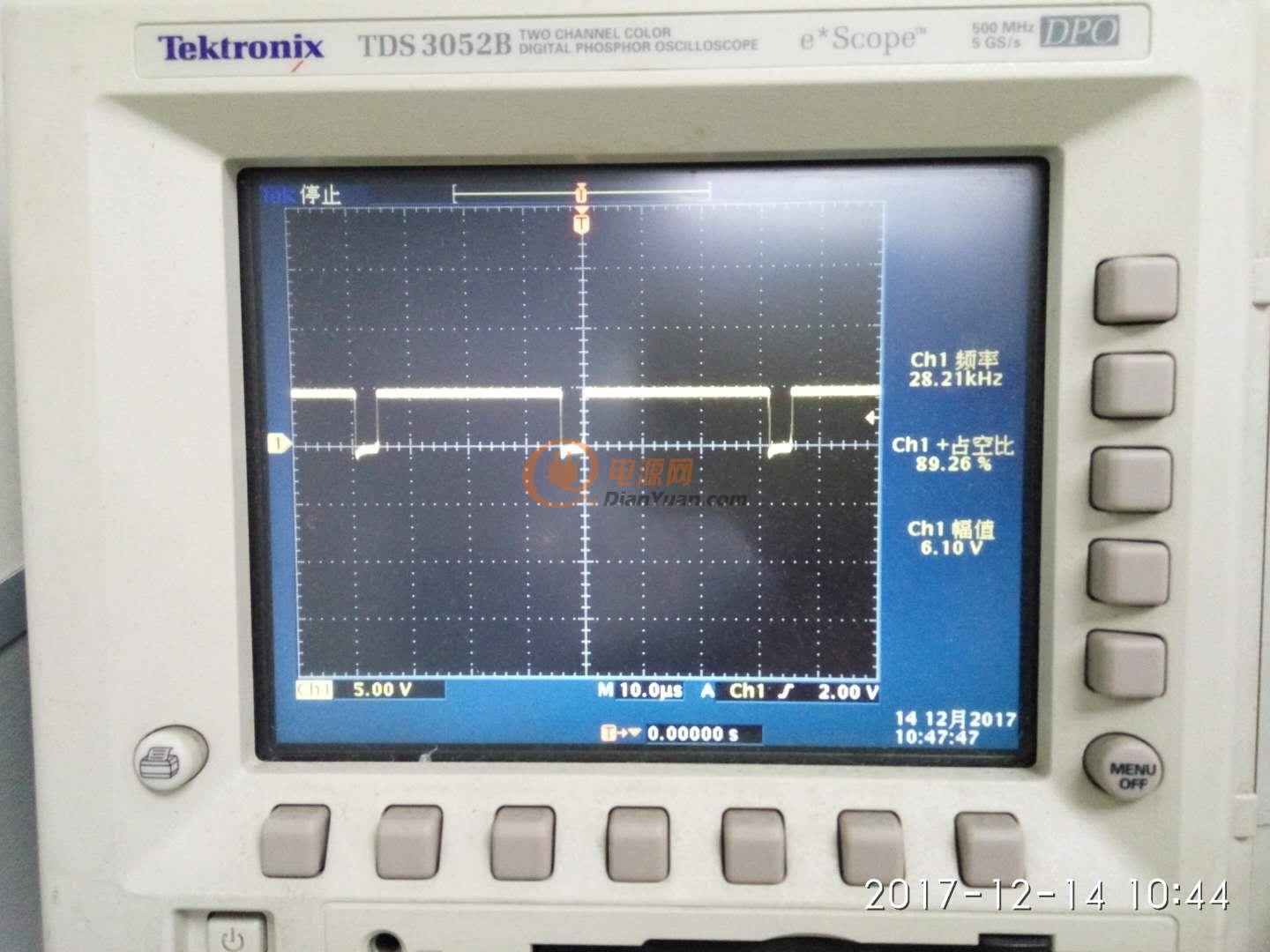

輸入電壓修改為20V是，PWM占空比見下圖。。。。頻率幾乎不變

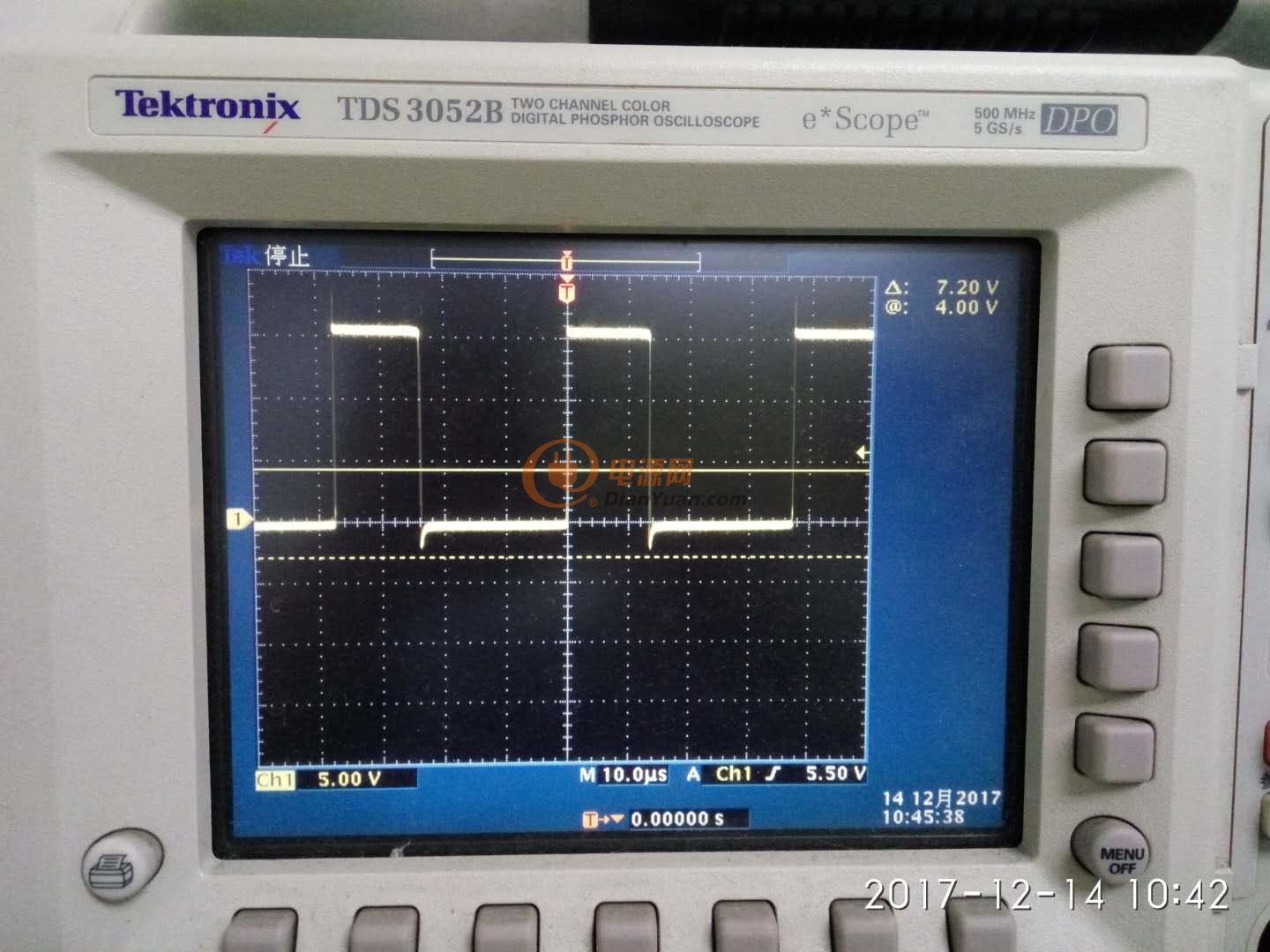

發現一個問題，在輸入電壓升高的時候，PWM波形也隨之變高，在輸入電壓10V與15V的時候的PWM波形幅值，，，，見下兩圖

紋波測試，在輸出5V輸出電流約為0.2A時的紋波約為28mV.
