saber 仿真反激電源，為什么效率這么低？

flyback1.rar

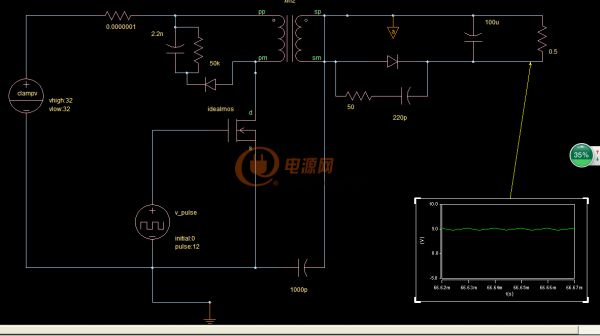

如上原理仿真，

小白想驗證一下書上的設計，輸出一個輸入：24~32V  輸出5V  10A    .根據書本上的參數搭建一個仿真電路，在saber上仿真，

書上的是按照效率0.9 設計的，但是我在仿真這里卻只有0.52左右， 輸出電流5v 10A時，輸入電流竟然達到3A。  請問這個怎么回事，？？是變壓器的原因嗎？

如果要在saber上仿真提高效率，該怎么優化?

thy2

全部回復(9)
正序查看
倒序查看
2017-11-09 09:40
 沙發
0
回復
2017-11-09 10:16
恭喜被添加到社區經典圖庫，并獲得1積分
http://m.daogou-taobao.cn/bbs/classic/

0
回復
thydy
LV.1
4
2017-11-09 12:14
@電源網-fqd
恭喜被添加到社區經典圖庫，并獲得1積分http://m.daogou-taobao.cn/bbs/classic/
有木有大神來解釋下啊？？
0
回復
thydy
LV.1
5
2017-11-09 12:14
@再見理想123
 沙發
有木有大神來解釋下啊？？
0
回復
2017-11-09 13:13
@電源網-fqd
恭喜被添加到社區經典圖庫，并獲得1積分http://m.daogou-taobao.cn/bbs/classic/
有電路圖嗎？在這種輸入輸出條件下，反激并不是很好的選擇。
0
回復
2017-11-09 15:36
電路圖啊？
0
回復
2017-11-09 16:30
效率的計算：輸出有功功率/輸入有功功率，上述波形中取的是有效值計算的輸入功率是視在功率（有功+無功），計算效率時應采用平均電流值而不是有效值（輸出負載電流的平均值=有效值）。
0
回復
thydy
LV.1
9
2017-11-09 17:36
@電源網-璐璐
電路圖啊？
不要意思，忘記上圖。

0
回復
thydy
LV.1
10
2017-11-11 13:51
@boy59
效率的計算：輸出有功功率/輸入有功功率，上述波形中取的是有效值計算的輸入功率是視在功率（有功+無功），計算效率時應采用平均電流值而不是有效值（輸出負載電流的平均值=有效值）。
謝謝大師，解開了我的困惑.經重新算計算，效率有八十幾了
