1、電源電壓:85-265V 這是對全世界通用的電源,便于出口.總功率200W,100顆LED,每顆1.8W-2W,供電時,我想20串5并.20顆LED串聯,總電壓是66V(每顆LED按3.3V計算),5串LED再并聯,每串恒流在600mA上,5串并聯總電流是3A,總功率198W.這款路燈是去替代450W高壓鈉燈的.用在主干道,桿高12米.
2、電源電壓:180-265V,這是對國內和香港用的.LED采用50顆串聯,總電壓165V,2路并聯,每路恒流在600mA上,每路功率99W,兩路也是198W.
采用提高電壓的辦法供電,主要是想盡量減小電流.這樣用的導線和印刷電路板的線寬都可以較容易滿足.
各位高手看看有沒有能滿足以上要求的IC?或著是我以上提的要求不合適,還有更好的要求和方案?
謝謝各位!
對兩款路燈驅動供電IC的要求.
全部回復(12)
正序查看
倒序查看
用我公司的TAC9918全電壓輸出2A電流的IC即可.不過要做成多路驅動電路才行.詳情請訪問我公司網站查看詳細的規格書.
TAC9918全電壓大功率LED驅動規格書下載
聯系人:楊先生QQ:46651667 email:sngesw@gmail.com
TAC9918全電壓大功率LED驅動規格書下載
聯系人:楊先生QQ:46651667 email:sngesw@gmail.com
0
回復
@szevwell

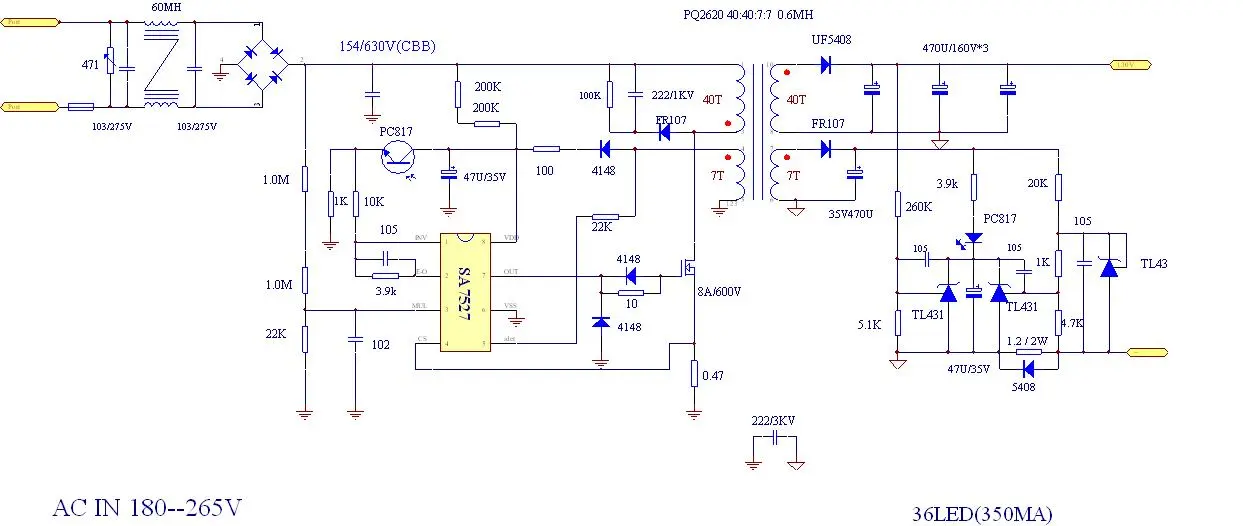

如果是多個驅動行的話,可以采用SA7527的方案.高功率因數,低諧波,但輸出的紋波對比普通的會高一些.
36led 輸出
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/487871214377710.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/487871214377710.jpg');}" onmousewheel="return imgzoom(this);"> 0
