有沒有用6561做PFC的朋友啊!

我上面的問題怎樣解決?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/172501213748015.jpg');}" onmousewheel="return imgzoom(this);">

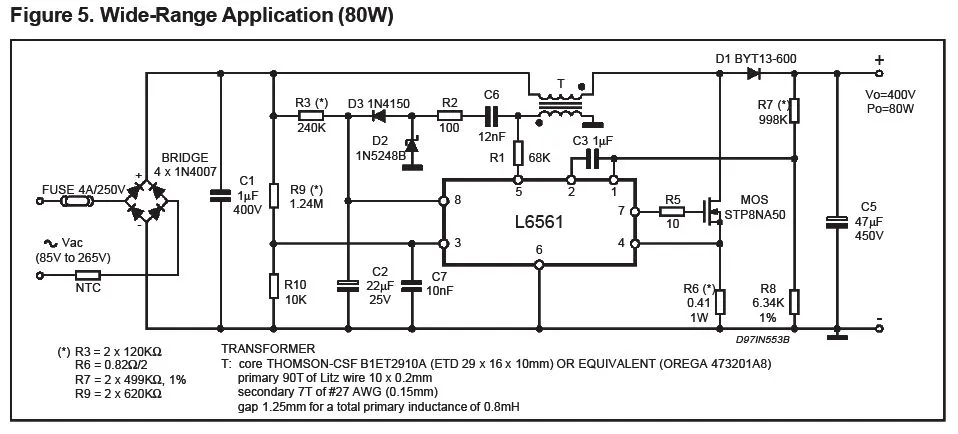

按數據表上的電路做的

市場上多的是,你在那里我發一個給你

上面那個T變壓器哪個地方能買到,我想買幾個做這個電路的實驗.或者哪個地方有買磁芯的,請給個聯系方式.

我在合肥

我在合肥到處找,都沒找到,后來叫合肥的一個廠家做,他說找不到磁芯.

你是在哪買的?能否給個地址.

我在深圳,基本上所有電子市場都有

不是在網上買的,我們做樣品有時到市場上買,也有的是廠家送的

我上面的問題能不能給點提示?

非常抱歉,我也是剛剛才準備做這個實驗,還希望能得到你的指教.

你做多大功率的?

問題解決了,搞了半天原來用輸出電容太小還不行,原用兩只4.7uF/400V串聯,改用兩只10u串聯后就可以了,功率因數在0.97-0.99,輸入電流波形很漂亮.

輸出電容的大小怎么能夠影響到功率因數的大小呢?

問題確實是這樣的.
試想輸出只用2.2uF的電容,輸出電壓變化是不是很大?反饋環是不是出現振蕩的可能?

有另外一個問題想請教,我一直沒有搞明白L6561的PFC電感電流下降斜率為什么是固定的,我的理解是:忽略二極管正向?qū)▔航礟FC電感電流下降斜率等于(VOUT-VIN)/Lp,而VIN是一個正弦信號,是變化的,那么PFC電感電流下降斜率怎么也應該是變化的.哪兒錯了呢?

我也不是很理解,你可以抓個波形看看
