RJ45的幅射
兄弟目前做一款產品,調試幅射時碰到問題,如果不加網線,則有接近10DB的裕量.如果網線一加,馬上就超標了.網口采用的是帶隔離變壓器的,網口外殼是金屬,網速100M.不知哪位仁兄有這方面的經驗?交流下,不甚感謝.
全部回復(4)
正序查看
倒序查看
有幾個方向試看看 :
如果是 25MHz 倍頻超標. 那確定是 100M 網路的輻射.
1. 改不同的網路測試程式, 只用 Ping 降低資料流量或是增加碰撞率. 差 3-10 dB 是有可能的. 這招屬臨時對策. 純交差了事.
2. 固定好網線後, 換有隔離的網線 (STP 或 FTP) 看差多少. 如果 PASS , 那有兩個建議 :
A. 換不同長度的網線或直接加電阻終端. 總是有比較合的.
B. 看看網線或 EUT 網路上的端子及連接器是否正常. 以前我搞過沒夾好差了 3-5 dB. 所以要注意這些細節.
3. 如果上面兩個方法都行不通.... 那工程就大了. 再來就是要調整 RJ45 輸出的匹配. 此時可以加小電容或是換不同廠牌的變壓器試試看.

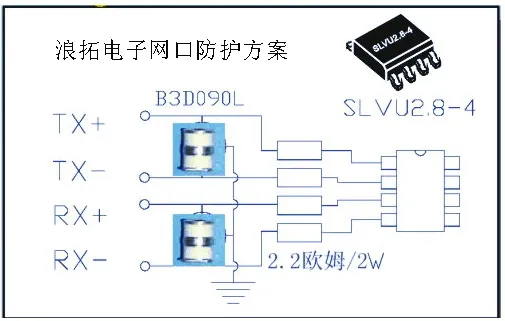

4. 最後就是要動線路... 建議找幾個大廠的板子, 看看在 RJ45 部份是如何設計. 線路圖一樣, 但是走線是很有學問的.
可能屬老生常談. 希望用得上. RJ45 一堆線...... 不容易搞的.....
如果是 25MHz 倍頻超標. 那確定是 100M 網路的輻射.
1. 改不同的網路測試程式, 只用 Ping 降低資料流量或是增加碰撞率. 差 3-10 dB 是有可能的. 這招屬臨時對策. 純交差了事.
2. 固定好網線後, 換有隔離的網線 (STP 或 FTP) 看差多少. 如果 PASS , 那有兩個建議 :
A. 換不同長度的網線或直接加電阻終端. 總是有比較合的.
B. 看看網線或 EUT 網路上的端子及連接器是否正常. 以前我搞過沒夾好差了 3-5 dB. 所以要注意這些細節.
3. 如果上面兩個方法都行不通.... 那工程就大了. 再來就是要調整 RJ45 輸出的匹配. 此時可以加小電容或是換不同廠牌的變壓器試試看.
4. 最後就是要動線路... 建議找幾個大廠的板子, 看看在 RJ45 部份是如何設計. 線路圖一樣, 但是走線是很有學問的.
可能屬老生常談. 希望用得上. RJ45 一堆線...... 不容易搞的.....
0
回復
@mikesu
有幾個方向試看看:如果是25MHz倍頻超標.那確定是100M網路的輻射.1.改不同的網路測試程式,只用Ping降低資料流量或是增加碰撞率.差3-10dB是有可能的.這招屬臨時對策.純交差了事.2.固定好網線後,換有隔離的網線(STP或FTP)看差多少.如果PASS,那有兩個建議: A.換不同長度的網線或直接加電阻終端.總是有比較合的. B.看看網線或EUT網路上的端子及連接器是否正常.以前我搞過沒夾好差了3-5dB.所以要注意這些細節.3.如果上面兩個方法都行不通....那工程就大了.再來就是要調整RJ45輸出的匹配.此時可以加小電容或是換不同廠牌的變壓器試試看.4.最後就是要動線路...建議找幾個大廠的板子,看看在RJ45部份是如何設計.線路圖一樣,但是走線是很有學問的.可能屬老生常談.希望用得上.RJ45一堆線......不容易搞的.....
