CD4047逆變電源
我用CD4047做了一個逆變電源,但電壓不穩 不知什么事
有邊個能指點下 感激不盡.在此謝過!!
有邊個能指點下 感激不盡.在此謝過!!
全部回復(15)
正序查看
倒序查看
@王建偉
讓我看看你的圖紙
我無圖, 這樣就好了. 4.5.6.14接+, 7.8.9.12接負,10. 11輸出各串一個
10K電阻, 到功率管G腳,2. 3腳并一個電阻R, 1. 3 腳并一個電容C, R C由
1/2.2R.C定,如;53Hz,R=390K, C=0.022,場效應管用;SMP60N06 .SUB75N06等 在G. S腳并一個10K電阻,D腳輸出, 在D1和D2腳并一個104的電容,S腳相串接到負. 變壓器用雙12V的, 中抽接+.
82K+8.2K+0.1=50Hz. 最好在IC4.5.6.14腳前加12V穩壓.這樣電壓才穩.
10K電阻, 到功率管G腳,2. 3腳并一個電阻R, 1. 3 腳并一個電容C, R C由
1/2.2R.C定,如;53Hz,R=390K, C=0.022,場效應管用;SMP60N06 .SUB75N06等 在G. S腳并一個10K電阻,D腳輸出, 在D1和D2腳并一個104的電容,S腳相串接到負. 變壓器用雙12V的, 中抽接+.
82K+8.2K+0.1=50Hz. 最好在IC4.5.6.14腳前加12V穩壓.這樣電壓才穩.
0
回復
@四通閥
我無圖,這樣就好了.4.5.6.14接+,7.8.9.12接負,10.11輸出各串一個10K電阻,到功率管G腳,2.3腳并一個電阻R,1.3腳并一個電容C,RC由1/2.2R.C定,如;53Hz,R=390K,C=0.022,場效應管用;SMP60N06.SUB75N06等 在G.S腳并一個10K電阻,D腳輸出,在D1和D2腳并一個104的電容,S腳相串接到負. 變壓器用雙12V的,中抽接+.82K+8.2K+0.1=50Hz. 最好在IC4.5.6.14腳前加12V穩壓.這樣電壓才穩.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112412405.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1112876511.jpg');}" onmousewheel="return imgzoom(this);">@ancooler
好多別的網上圖片那男是小犬
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127048263.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@四通閥
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1127048263.gif');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127056506.jpg');}" onmousewheel="return imgzoom(this);">
朋友,你好,你發的圖片現在已很少見到了呵,不錯.

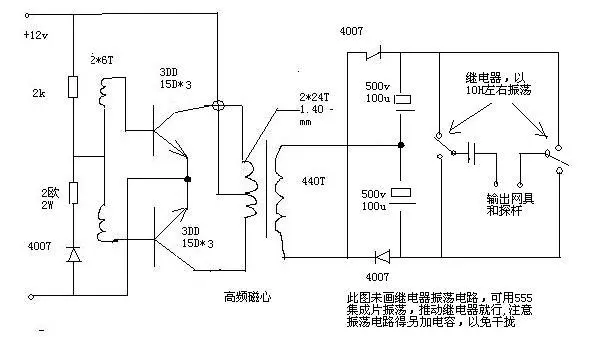

請看看我設計并制作過的電路好不,請指點,謝謝!
另請教,場效應管的最大脈沖電流是否比標稱的電流大,
0
