波形貼上來看看.

波型沒有拍到

諧振電感與電容配合不好.
原來做過220V 3.5KW半橋,昨天應用戶要求正好做了一臺380V 3KW半橋,線圈匝數及電感量也是估算一次到位,在設計要求的近諧振狀態下功率正好3KW.

你的IGBT溫度高嗎?我的是3.5KW,但IGBT的溫度太高,一兩分鐘就達到90度了,是什么原因呢?請指教!!!!

不高,在正常風冷條件下,散熱器溫度比測試時28度環境溫度高3度.IGBT溫度比散熱器溫度高5度左右.

你好!!
一般這個LC 取值有什么具體要求???
也可以用輔助電感就是構成LLC了,但是這個輔助電感最好用哪種好

請問:輔助電感是指的什么?好象是移相調脈寬時要用到輔助電感,一般半橋、全橋調頻是用不到輔助電感的.

xiekui  你做的溫度這么低,是怎樣做到的,請指教.可以交個朋友嗎?QQ:495609042.謝謝

只要在諧振點附近工作,溫升是很低的,我師傅做的8KW、12KW,散熱器溫升也只比環境溫度高6到8度.

電壓波形很容易測,電流波形怎么測?

xiekui  你們是怎樣做到這么低的溫度?可以交流一下嗎?你說“8KW、12KW,散熱器溫升也只比環境溫度高6到8度”,這個溫度是測得散熱器最外面的還是貼在IGBT的溫度?怎么這么低?

這個估計是短時間測的,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('

/bbs/u/65/2440271211983766.jpg?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20 ');}" onmousewheel="return imgzoom(this);">
這我這個機的驅動波型

怎么我傳不上圖啊?是怎傳的,高手們指教一下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211984082.jpg');}" onmousewheel="return imgzoom(this);">

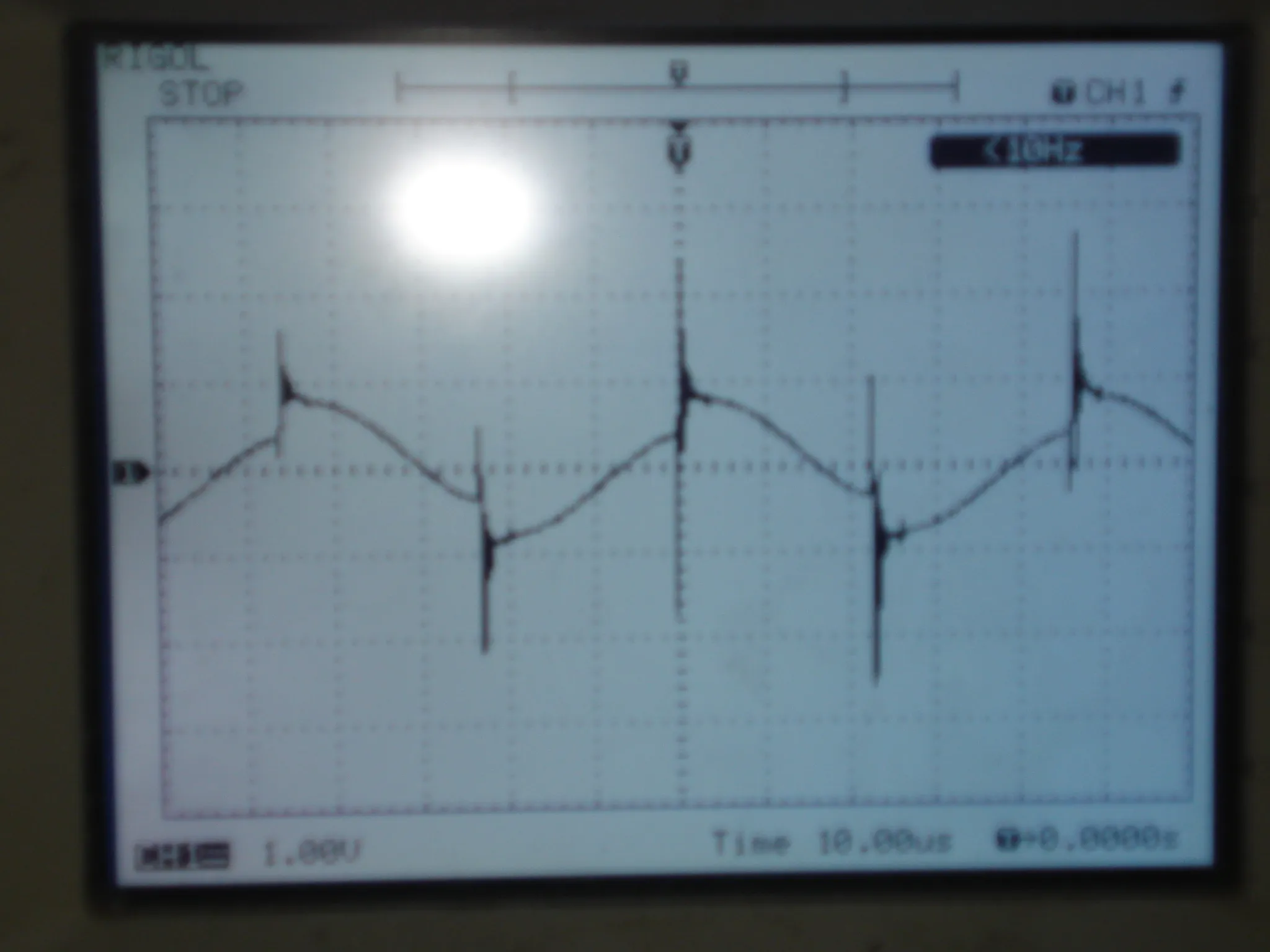

這是電流波型

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211984217.jpg');}" onmousewheel="return imgzoom(this);">

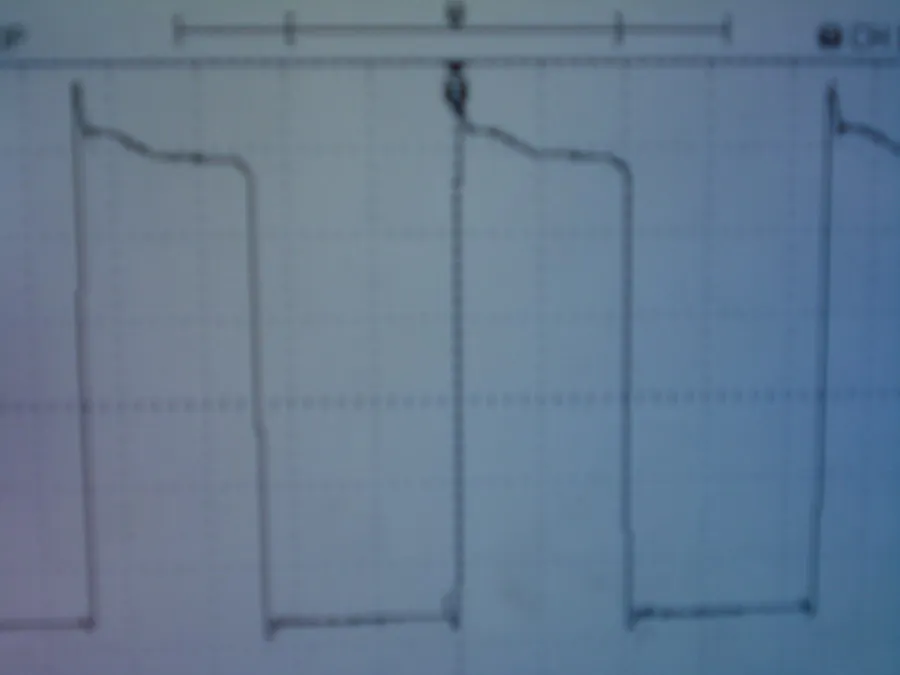

驅動波型

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211984414.jpg');}" onmousewheel="return imgzoom(this);">

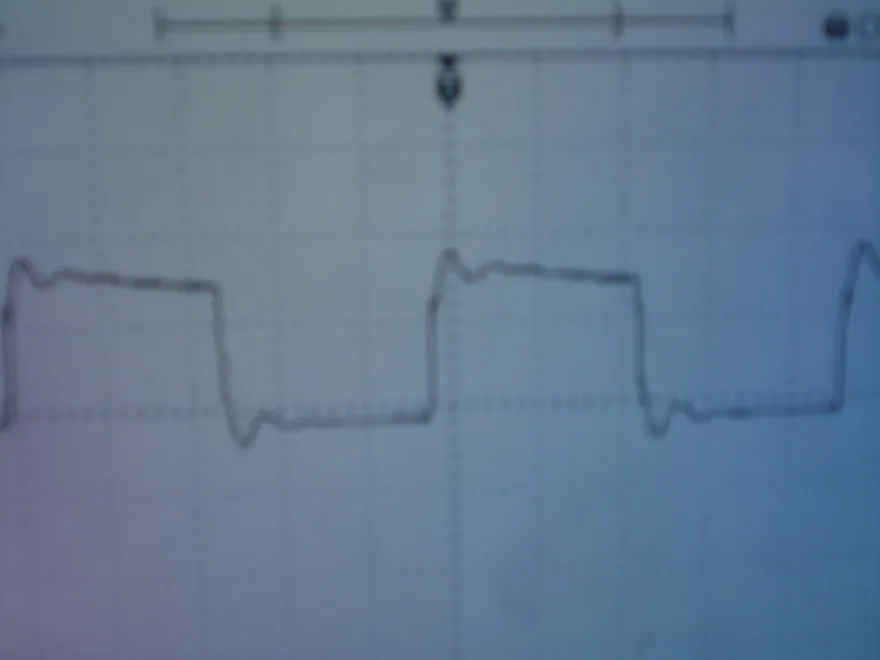

LC沒有配好參數時IGBT 的CE電壓波型

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211984641.jpg');}" onmousewheel="return imgzoom(this);">

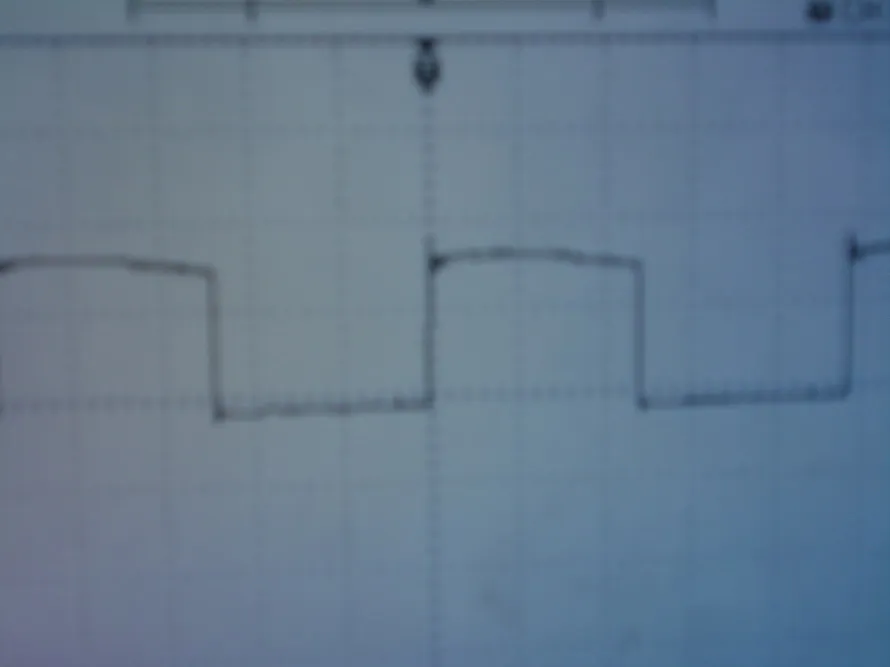

LC參數配好時VCE的波型

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211984913.jpg');}" onmousewheel="return imgzoom(this);">

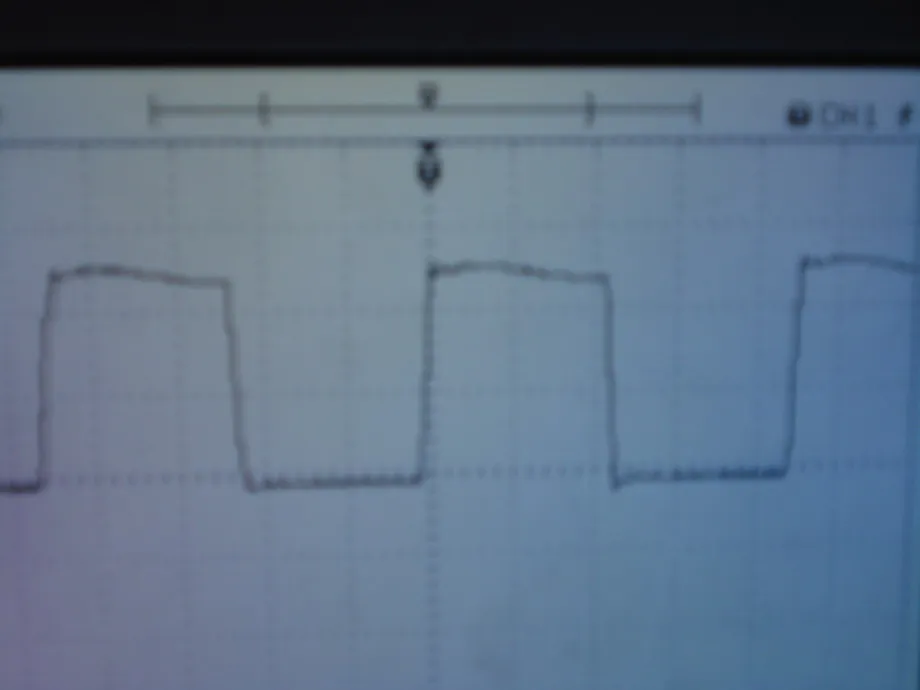

這是調整IGBT零電壓充放電電容參數值后的VCE的波型圖

大俠們我的這些波型圖是這樣子的嗎?有哪些不正常的?好像那個電流波型不是這樣的是吧?要圓滑的正弦波對吧?各位指點一二吧?謝謝!!!!!!!

IGBT開通時間滯后了,存在硬開通.

最后一幅圖的電壓波形是正常的,電流波形只需在試制時看一次,只要是比較理想的正弦波,以后就不必去看了,看電壓波形就知道電流波形的大概狀態.

散熱器上過熱保護溫控開關為55度,12KW功率大鍋灶在飯店內每天要工作13小時,夏天高溫季節廚房內溫度高達40度,有時還要高一點,已工作2年多了,你說散熱器上溫升是多少?

iqbtsy 你說我的電壓波型是正常的.可為什么溫度還這么高呢?是不是像秋天的風說的那樣:IGBT開通時間滯后了,存在硬開通.是這樣嗎?那要怎么調整?謝謝!!!!

那要怎么改呢?謝謝你指點一下!!!

很奇怪的電流波形,是不是有鑒相電路啊?一般情況不應該呀?

看來是激蕩頻率與諧振頻率相差實在太大,負載阻抗又太小.

我做的半橋3KW,線圈密繞,內徑70,外徑400.用于平底煎鍋.您的50微享的電感量不是太小了嗎?

現在要輸出幾萬伏,實際應用中變壓器初級線圈比較少,L就比較小(考慮到升壓),考慮再在電路中加串一個L,對這個L要用什么材料做最好呢??
