大家要幫忙哦!!

變壓器初級是銅皮4圈,次級0.15的線繞了500圈

有沒有這方面的高手出來指導一下哈~~~~~

是不是頻率低了,我現在3525的震蕩頻率是40KHz,那輸出頻率只有20K了吧

這里的諧振電容有什么要求??
我用的是陶瓷的!!
是不是要用高頻陶瓷的啊??
請高手指點,,,支支招

這是諧振

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1522431208929659.jpg');}" onmousewheel="return imgzoom(this);">

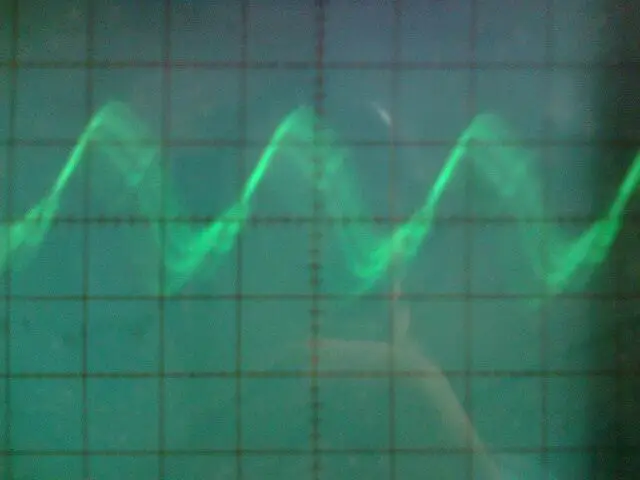

這是諧振電路變壓器初級兩端的電流波形
看起來幅值電流只有5A,而且不是比較理想的正泫波,現在想提高幅值電流,來提高變壓器輸出,改變電容大小從1uF到3.3UF,幅值變化明顯上升,再將電容增大為6.6UF,幅值上升一點,是不是我的變壓器初級電感量太小了,還是...
還請了解這方面的指點指點
謝謝

波形不是很純凈!

這個波形近似鋸齒波,應該是正弦波,是電容還是變壓器初級電感或者是變壓器漏感有問題呢?
請高手指點!!

應該是諧振頻率不匹配,在這方面找原因!

波形上升時明顯好于下降時,
要調整吸收回路!
