100w電源可以用uc3824或者SG6848或者單片TOP247做反激
或者用TL494或者sg3525做正激
但是 是畢業設計,用的確東西一定要新,能弄出名堂來
建議用CM6800或者FAN4800
PFC部分MOS的用9A600V
PWM部分MOS的用6A500V
輸出二極管用兩個45V30A的肖特基
有其他問題短信給我15858506062萬里毛叔

輸入濾波電容器用100u/400V;MOSFET用TOP247查不就O了嗎,非那么多勁干嘛,再不就借一本電力出版社新出的“高效率開關電源設計與制作”也O了;輸出整流器用兩只MBR3045,輸出濾波電容器選10只470u/16V低ESR鋁電解電容器.

TOP-GX系列可以作正激的,有理論依據.

磁芯用EC28的差不多了,PFC的磁芯用磁環也行用EC28也行.

請問仿真我所要設計的那個電源的話,是不是只需要確定驅動電路,保護電路和主電路就行了,至于PFC部分則不必考慮?
還有就是仿真時電路哪些參數需要確定?

關于PFC的幾個參數:最低輸入電壓、額定輸出功率、保護電流、開關頻率、儲能電感的電感量、輸出電容的保持時間.這幾個參數是比較重要的.

CM6800或者FAN4800
TL494或者sg3525
在用ORCAD仿真時都沒有那些器件,還有請問一下那些型號芯片的外圍電路哪里有介紹呢?

不仿真直接做不行么,我都很多年沒用ORCAD了

我們搞畢業設計,老師有要求要仿真出來啊

根據內部結構框圖自己建仿真模型行不行?

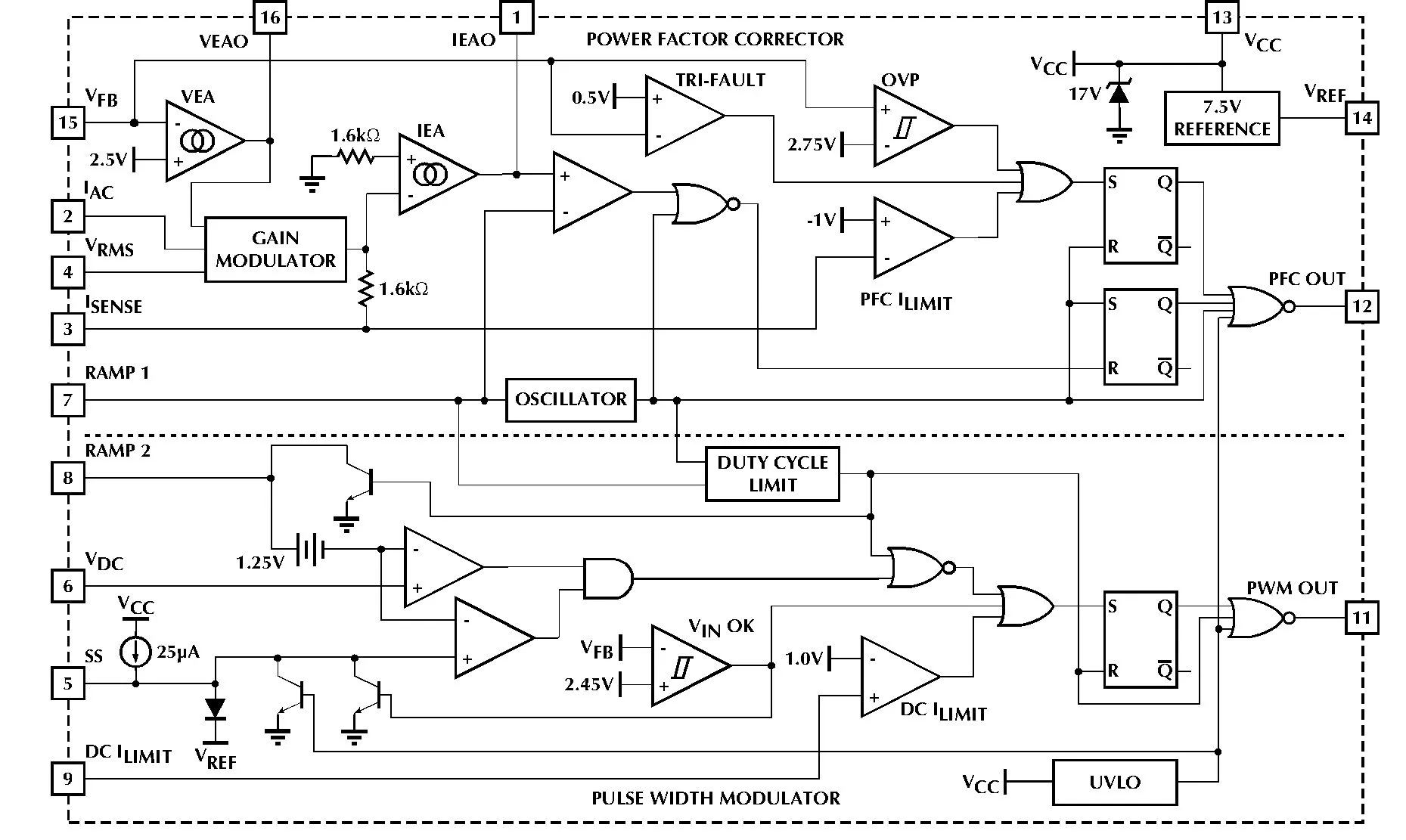

CM6800或者FAN4800 還有ML4800的內部結構框圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2323271208010973.jpg');}" onmousewheel="return imgzoom(this);">

好的,我再試試看
謝謝!

此帖已被刪除

CM6800的外圍電路有嗎?

此帖已被刪除

此帖已被刪除

學習
