這是一款極其簡單的由達林頓管組成的穩壓電路,根本沒有什么抗過流的功能,并且由于工作電壓高、電流大,又是恒壓型,你非常容易燒掉管子.你的接輸入極的二極管應該畫成穩壓管.你對電路的認識還需要學習再學習,首先此種電路是無法用場效應管輕易代替的,場效應管的上拉電阻與下拉電阻均無法這么做,你說的“偏置電路”一般是習慣于電壓式元件叫法,而場效應管是電阻式元件,它的導通電壓在1.5V以上,并且它不存在柵極電流,是利用異性電荷相吸的特性做成的,就是“電場”效應來控制的,而場效應管的名稱也因此而來.它的控制極加上電壓后,對地之間不存在什么偏置電流,也沒有一個固定的電壓值,不象電壓型三極管那樣始終發射極與基極之間的電壓是0.7V左右,所以根本無法用你發的這種電路原理來做.如果你執意要做,那只有用取樣電路、電壓比較電路、控制電路及調整電路一起來解決.這樣做起來,就不是“換成場效應管解決問題”了,而是重新做一個電路了.
..其實你完全可以用PWM方式做一個電源,或者用模塊做一個電源,那樣效率高、各種保護功能又完善,但以你現在的知識來講,恐怕也不是輕易能做出來的.不過你的探索的精神讓我欣賞,以后多實踐,加上你的靈活的運用,會有一個較快的進步的.
..最后給你一個建議:在調試的時候,把輸入端串入一只白熾燈炮,功率視情況而定,一般在40-200W之間,以燈絲剛剛看不到紅為好.就是白熾燈兩端的電壓為20V時為好.這樣再調試的時候,當你看到燈突然亮起來,那肯定是你不小心弄錯了,但卻能在很大程度保護你的調整管,你就能省下來很多管子啦,這管子不便宜,小心點吧.

謝謝這么耐心!我的實際電路390V輸入電壓是放大器輸出最大功率時的電壓,靜態及小功率輸出時電壓有近410V,380V的穩壓管是由多個穩壓二極管串連而沉的,如果輸入電壓太低而使穩壓二極管截至,那么電路自動轉換位有源
濾波電路.另外我準備結合高壓延時電路再加做一個過流保護電路.

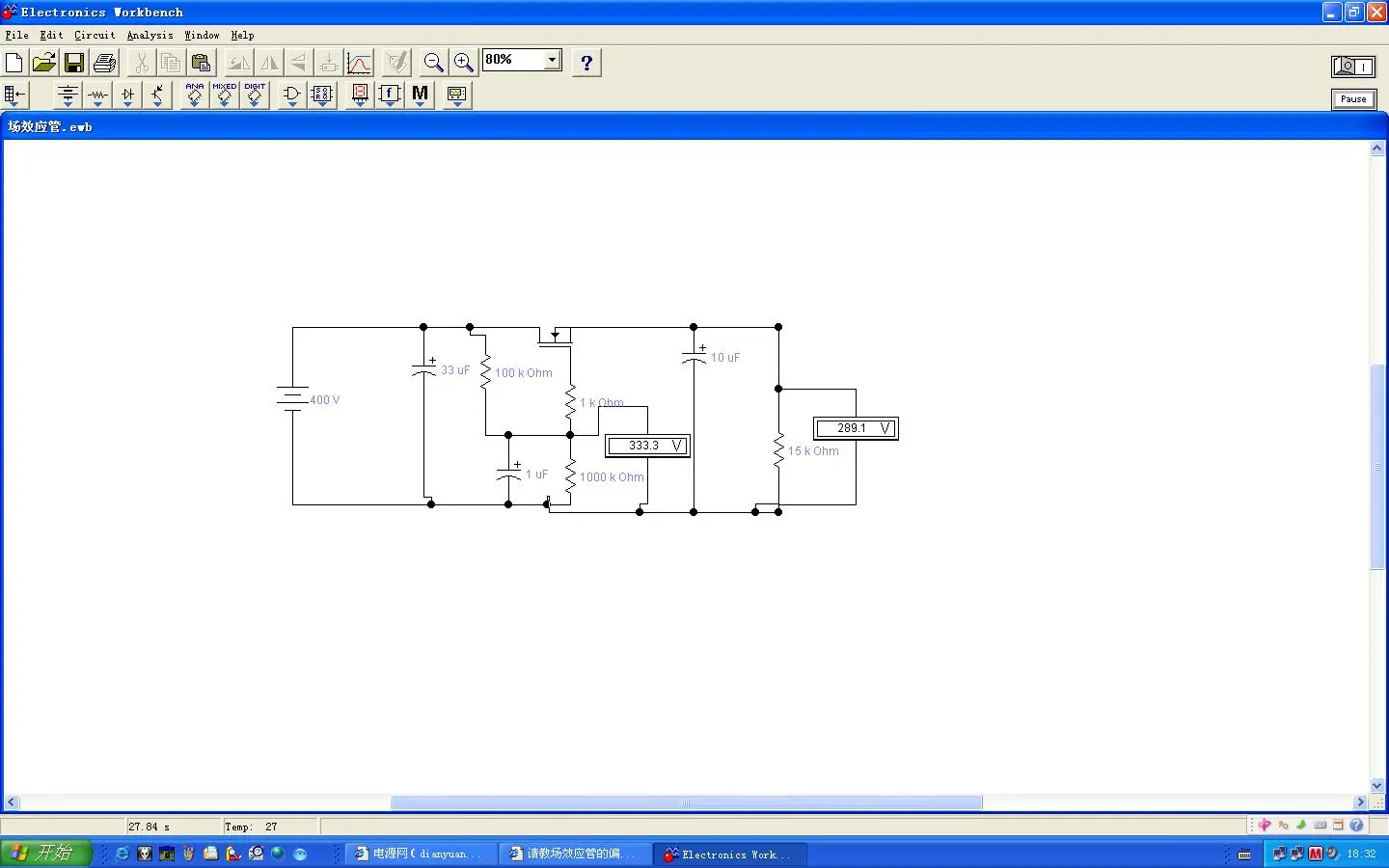

有位高人說可以用場效應管直接代用,而且有成品提供.

我想問得是,場效應管的管壓降是根據什么確定的,如果輸入電
壓低于穩壓管的穩定電壓,場效應管電路還能工作嗎?

還有一個問題,一般三極管的BE結電壓要求是正,場效應管的GS
電壓要求是負,可是此電路的場效應管的GS電壓明明是正啊,它
是怎么工作的?這個問題我始終沒搞明白,盡管以前在學校學
過,可是我還是沒搞明白,您能告訴我嗎?謝謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/74361206873233.jpg');}" onmousewheel="return imgzoom(this);">

這種電路用起來非常不方便,場效應管是5V完全導通,電壓按原理也可以是穩壓管減去5V,就是333-5＝328,但非常不穩定,因為它工作中調整狀態的時候,是呈阻性的,你如果真的要這么用,就應該加取樣、用一只431作基準,要不然工作性能會很差.當然如果你的電路對電源的內阻沒有高要求,這電路可以工作了.但它的穩定性遠不如結型三極管,因為三極管的輸出始終是恒壓的,但不恒流.而你現在用犧牲恒壓的方法來限制電流,太不劃算了.這樣做的結果是:你等于把三極管的輸出端串聯一只電阻的效果,雖然是什么“限制電流”,但內阻與負載函數曲線卻差的很.
同時我告訴你:你原先的電路無論負載大、小,輸出的電壓都應該是一個恒值,就是穩壓管的電壓減0.75V.而你說的負載的大小與輸出的電壓有關系,那就是你電路不正常了,查明原因,這樣才能做到電路不那么容易燒壞.
你的基礎知識這么少,這貼子回到這里已經無法回了,電路出現了一些現象,你甚至都不知道原因是什么,這時無論電路能不能正常工作,你的開發工作都無法進行下去了.

多謝回帖!
