T1導通時,電流經過T1,C6,TR1A到HGD,T1關斷時,電流會先通過D6,C6,TR1A續流,此時TR1A上正下負,電流降至零時反過來通過C6,T2到HGD.

感覺D6是保護作用的,這么說D6是什么作用了?T2的作用又是什么了,復位變壓器?

哈哈

建議先看看推挽電路和工作原理,找書看,或者在網上直接搜.

模電看了啊,還是不懂哦
樓上的解釋一下吧

不只是要看模電,模電是基礎,重要的還是電源書,可以給你推薦一本{開關電源設計(第二版),

你知道就給人家說說撒!真是小氣!哈哈

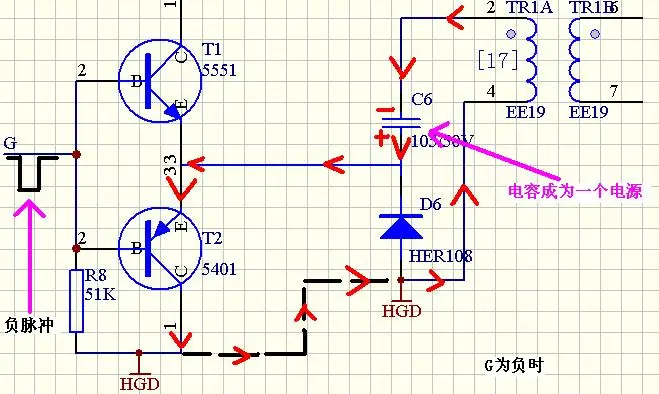

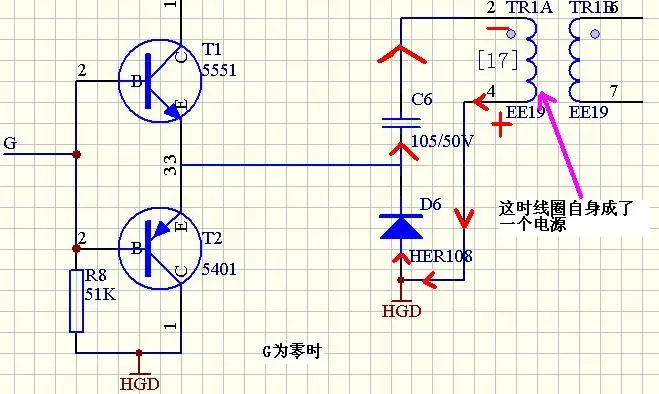

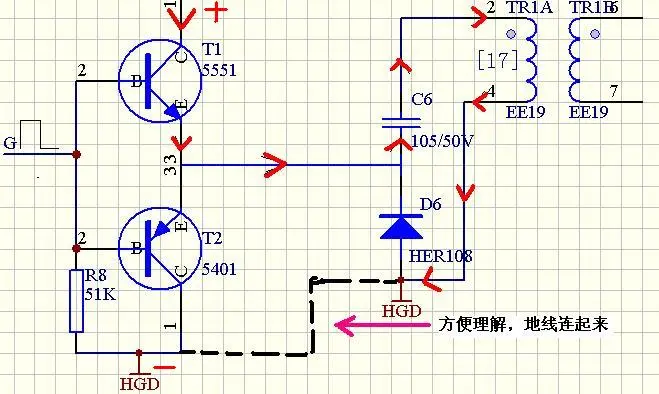

呵呵,原來還沒有解決呀,這樣吧,我標兩個電流方向圖傳上去吧,你看一下能不能理解.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/2362451206700678.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/2362451206700694.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/2362451206700709.jpg');}" onmousewheel="return imgzoom(this);">

另外告訴你,電子電路只分?jǐn)?shù)字電路和模擬電路,無論什么開關電源啦、智能化電路啦等都離不開這兩種電路(但科技前沿“生物電路”不歸此類,它是利用細胞的生物演變來工作的,和“電化學”有點相象,但不歸我們的討論之內,如果有人對這個技術有興趣,我們也可以另開一方凈土討論的).數字電路入門模糊、但學起來簡單,只高、低電平就行了,二進制數就能形象的表示了.而模擬電路入門簡單,但學起來模糊,那變化是無級的,而且任何的信號都是模擬真實信號的變化而變化的,非常復雜及難于理解.多學數學,尤其是微積分這部分,對你的電子技術會有非常大的好處.如果你學的是軟件編程,那么高等函數倒沒有算法重要.所以數學的運用也是要視情況而定的.祝你成功.

非常謝謝,回答的非常詳細.
這么說電容C6的作用我說的是對的了,一是隔直,一是給T2提供電壓,D6則不能算是保護作用了.繼續請問,我這圖的G端是一個3844輸出的方波,沒有負電平,但是過程也還是按你的二三兩個圖來解釋吧.在這個推挽中T2和D6都是使變壓器初級的能量恢復吧?
7樓:正在看開關電源設計了,謝謝!

.能否把全圖帖出來讓我也學一下呀.你這個不全,從哪里得到的圖呀?渠道正規否?

呵呵再過來看的時候,發現你的理解能力進步了不少,那么基本不需要回答什么啦,你可以直接想通的.你能在沒有負脈沖的情況下直接注意到了R8的作用,繼而再貫通了自己的思路,然后得出結論,具備了擴散思維的素質及探索的精神,在這里我表揚你一句.其實3844的用法不僅僅是廠家推薦的一點電路,它有很多用法的,即使out輸出,也可以接成直接耦合、阻容耦合、高變耦合和復合耦合,而這些接法的不同,對你電路工作原理的解釋也是有所不同的.多看書、多實踐就能發現別人沒有發現的東西,尤其是多實踐,能增強自己的實力,豐富自己的經驗及理解能力,非常必要的.最后送你幾句話,你可以用心記下來、并去考慮:“在電子設計中,理論是基礎,經驗是實力,靈活是關鍵.”

謝謝你的鼓勵!
我會多動手多想的.
11樓,上傳我的原理圖,圖還沒有完全完善好,不過現在是可以正常運行的,一些數據還是可以的. 1986581206936743.sch

昨晚驅動變壓器和采樣電阻R13燒了,輸入電壓只加到500這樣.而且奇怪的是MOS管和二極管別的什么都沒有壞,R13是燒通了不是燒斷了,變壓器外面一片絕緣漆都燒掉下來了,不知道是不是變壓器本身的問題,馬上去看.
