如何確定磁材和圈數?
723191206083356.pdf 請教此音頻變壓器設計
全部回復(12)
正序查看
倒序查看
@灰?guī)?/div>
我也是才上不久了,請教六哥設計思路啊,有EE22嗎,我客人好像說是EE19來的

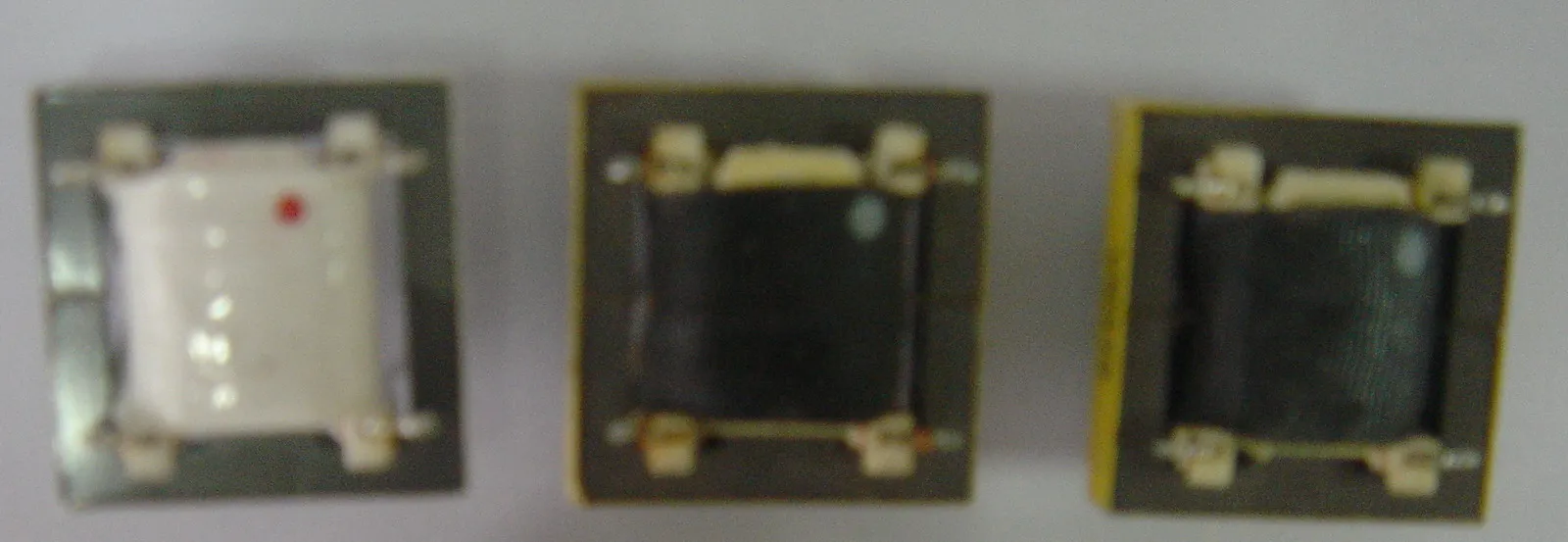

證明你客人是外行,確實是一款EE-22的音頻匹配變壓器!
設計思路供參考,只是經驗而已:
在沒DC電流,且為1:1時(pri=sec=600ohms),可設計成Np=Ns=550T,但有DC電流需加gap,可設計成大約Np=Ns=750T,在這裡很特殊,要求為1:1,且sec=301ohms時pri=600ohms,因此考慮750T增加一倍取1475T!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1053951206099015.jpg');}" onmousewheel="return imgzoom(this);">
設計思路供參考,只是經驗而已:
在沒DC電流,且為1:1時(pri=sec=600ohms),可設計成Np=Ns=550T,但有DC電流需加gap,可設計成大約Np=Ns=750T,在這裡很特殊,要求為1:1,且sec=301ohms時pri=600ohms,因此考慮750T增加一倍取1475T!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1053951206099015.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@sixbrother
證明你客人是外行,確實是一款EE-22的音頻匹配變壓器!設計思路供參考,只是經驗而已:在沒DC電流,且為1:1時(pri=sec=600ohms),可設計成Np=Ns=550T,但有DC電流需加gap,可設計成大約Np=Ns=750T,在這裡很特殊,要求為1:1,且sec=301ohms時pri=600ohms,因此考慮750T增加一倍取1475T![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1053951206099015.jpg');}"onmousewheel="returnimgzoom(this);">
為什么沒有直流時,P=S=600OHMS時可以設計成550T呢,有DC電流時又設計成750T呢?后面的也沒看懂?還請多教教.THKS!
六哥那也做這變壓器?骨架,鐵芯都哪家有?
六哥那也做這變壓器?骨架,鐵芯都哪家有?
0
回復
@灰?guī)?/div>
為什么沒有直流時,P=S=600OHMS時可以設計成550T呢,有DC電流時又設計成750T呢?后面的也沒看懂?還請多教教.THKS!六哥那也做這變壓器?骨架,鐵芯都哪家有?
bobbin很多廠商都有 1053951206100539.pdf
core我們是買臺灣"金銻"的.
core我們是買臺灣"金銻"的.
