開關管的電流 總是有很大的尖尖.

最好貼個圖,不然沒辦法具體分析!

可能付邊整流管速度不夠,如果已經是超快,可能是假貨.
也可能是3842的3腳的RC濾波時間常數太小.

謝謝你的回答.驅動信號(3842的6腳)總是一個正常,一個不正常,交替著.驅動信號不正常時表現為:很窄,只有100ns.驅動信號是100ns時,開關管的電流是個很大的尖尖.  正常的時候是3.8us.  而4腳鋸齒波周期是10us.

那輸出電壓有什么反常的嗎?

可能是3842的供電電源有干擾

輸出電壓在驅動信號很窄的情況下,有震蕩發生.而在驅動信號正常時,沒有震蕩.

是這樣的波形嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2356501200759849.jpg');}" onmousewheel="return imgzoom(this);">

這個波形好象在哪里看過!想不起來了!

問題就是 開關管導通不正常.一個周期導通正常,下一個周期就只導通極短的時間,只冒個尖尖.

波形是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1219051200798581.jpg');}" onmousewheel="return imgzoom(this);">

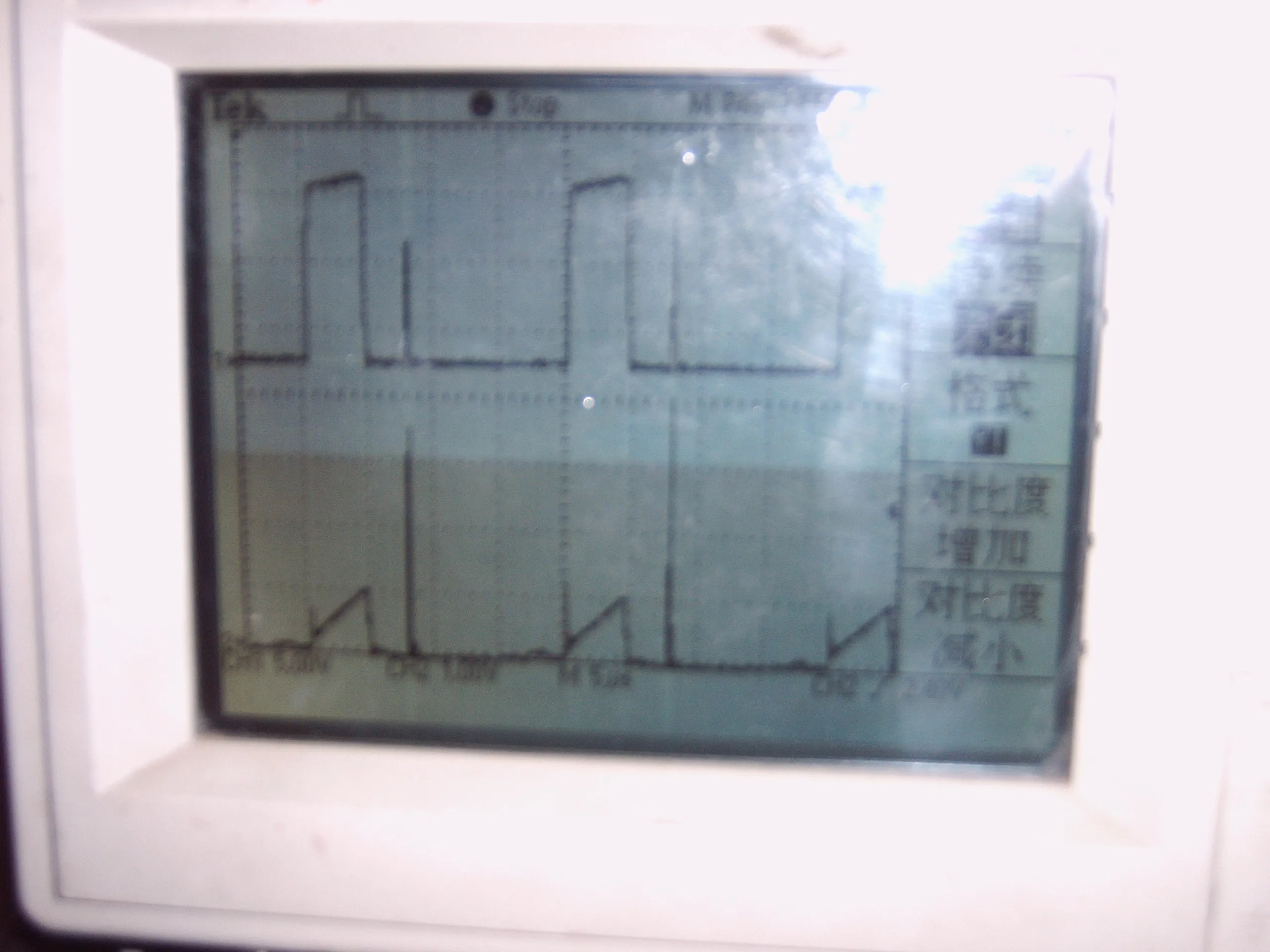

這是我用照相機照的,效果不好.上面的波形是驅動信號波形(3842的6腳波形)CH1測量的  ,下圖是開關管電流波形(3842的3腳), CH2測量.

注:示波器設置:時間坐標5us/div    電壓坐標 CH1 5v/div  CH2 1v/div

一個周期導通正常,下一個周期就只導通極短的時間,只冒個尖尖.
每次都是這么重復嗎?有沒有加負載?

關注中~

上述波形是在額定負載下.

是不是因為漏感太大了,開關管的電流突升,達到了3842的1腳的電壓值,導致占空比很小了.

細看了一下圖,老兄你的那個尖峰是來自3842的.A點出現高電平尖峰,開關管當然電流大了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2356501200892419.gif');}" onmousewheel="return imgzoom(this);">

可能電路設計有問題,貼出圖來.

有可能是環路有問題,最好把原理圖貼出來.

原邊電流波形是測哪里測出來的,是3842的3腳還是直接測取樣電阻?你這個問題有可能是電流取樣濾波不夠或者就是電流取樣電阻偏小了,直觀感覺,貼個圖上來瞧瞧吧.

我認為是反饋網絡的問題!

我以前遇到過,步知道你的電路是否為431做反饋,如是的話在431的K與G端加個阻容網絡

關注中............!

原理圖如下500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1219051201142167.gif');}" onmousewheel="return imgzoom(this);">

3-4腳之間電阻換成電容試試

3842供電繞組整流+為什么接地?PCB圖沒錯?

原理圖有很多錯誤,找個典型應用的圖比較下吧

哦,這個圖是我為了上傳把圖往一起做了移動.那個地是我移動時忘了移,PCB是對的.

氣隙小了.
維持感量不變,加大氣隙看看?

你這個電路開環穩定不?
