請教關于副邊為倍壓電路
3級六倍 輸出為10000
此種變壓器該如何計算其圈數比 感量?
該使用何種topology會比較好?
我采用flyback計算 參數如下
輸入電壓最小值為18Vac 經整流倍壓后 Bulk電容電壓為50v
頻率為25k Duty最大值為50%
輸出電壓10000 電流0.625mA
Flux range設為0.25 Tesla
所使用的core為RM10 其Ve為98*10^-6 m^2
算出主邊41圈 副邊1361圈
感量 909uH
此結果和經過長時間調整后最終用在電路上的變壓器差異很大
目前電路上用的為主邊40圈 副邊480圈 感量400uH
請大家多給點意見 該如何算才是最正確的
謝謝
副邊為倍壓電路之變壓器計算問題
全部回復(8)
正序查看
倒序查看
都沒有人回帖

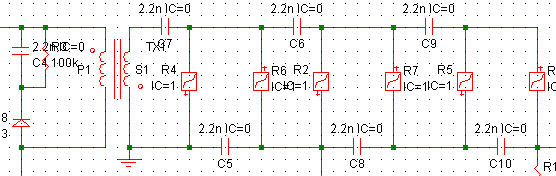

貼圖為副邊的倍壓電路
由電容和二極管做出來的
此為用simetrix畫出的電路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2345111199876063.gif');}" onmousewheel="return imgzoom(this);">
貼圖為副邊的倍壓電路
由電容和二極管做出來的
此為用simetrix畫出的電路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2345111199876063.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@lauwai
都沒有人回帖貼圖為副邊的倍壓電路由電容和二極管做出來的此為用simetrix畫出的電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/2345111199876063.gif');}"onmousewheel="returnimgzoom(this);">
這位兄弟是做燈的嗎.
0
回復
@lauwai
是用我最終提供的40:480感量400u下去算的嗎?實際這種情況的變壓器推10k載在吃重一點都可以此種電路似flyback也似forward但確不全然所以希望有遇過的人能指點一下
圖檔為用flyback算出的圈數比 即是第一帖提到的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2345111199935556.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2345111199935556.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@lauwai
圖檔為用flyback算出的圈數比即是第一帖提到的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/2345111199935556.gif');}"onmousewheel="returnimgzoom(this);">
快過頁了~~
高手們快出來指點迷津呀
高手們快出來指點迷津呀
