To All:EMI在這個頻段超標了,問題出在哪?
用復合泵調39Wx2,EMI在1M左右的地方過不了,請說說問題出在哪?謝謝!
效果圖:
輸入部分:
效果圖:
輸入部分:
全部回復(18)
正序查看
倒序查看
@tvb800
C2改2.2N試試,L3改5MH試試看!
謝謝!

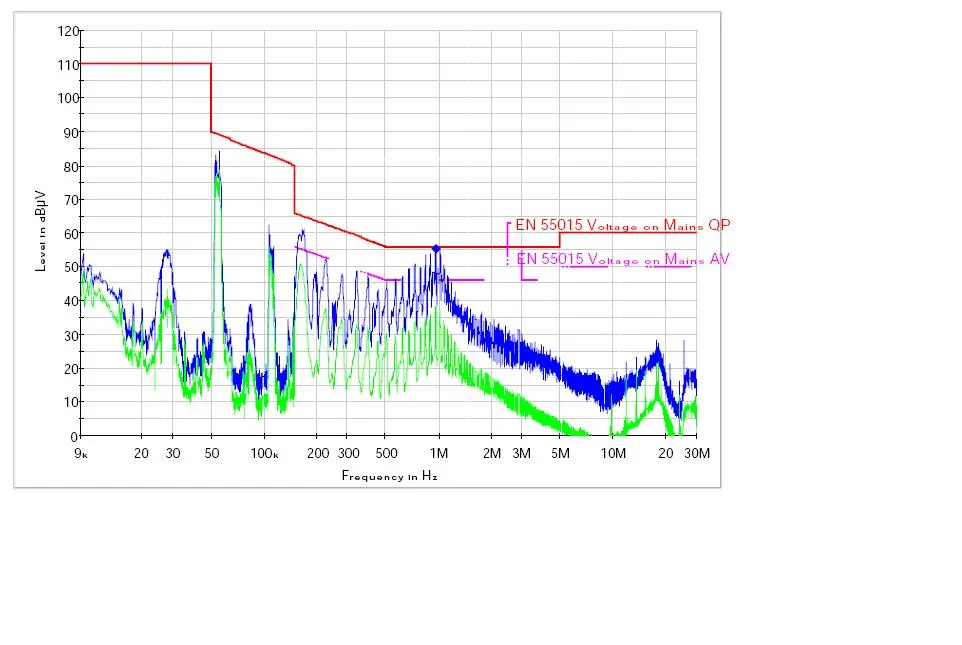

L3改大,PF會低!EMI會好一點!但THD在高低電壓時不過!下面是試過的效果!
一般產品只在150K左右!這個產品為什么在1M這么難達標!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1217501199432312.jpg');}" onmousewheel="return imgzoom(this);">
L3改大,PF會低!EMI會好一點!但THD在高低電壓時不過!下面是試過的效果!
一般產品只在150K左右!這個產品為什么在1M這么難達標!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1217501199432312.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@david.wang
謝謝!L3改大,PF會低!EMI會好一點!但THD在高低電壓時不過!下面是試過的效果!一般產品只在150K左右!這個產品為什么在1M這么難達標![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1217501199432312.jpg');}"onmousewheel="returnimgzoom(this);">
取消L1,C2改224,L3改大于7MH
0
回復
@zhoupin
低端部分超標的可適當加大共模電感量
問題已找出!由于輸入部分布板加的一根跳線引起!但是謝謝網友的建議!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1217501200020369.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1217501200020369.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@david.wang
問題已找出!由于輸入部分布板加的一根跳線引起!但是謝謝網友的建議![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1217501200020369.gif');}"onmousewheel="returnimgzoom(this);">
呵呵,有沒EMI高手一起加群聊下
0
回復
@david.wang
問題已找出!由于輸入部分布板加的一根跳線引起!但是謝謝網友的建議![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1217501200020369.gif');}"onmousewheel="returnimgzoom(this);">
EMI過不了關好多朋友反復調整電感電容,但忽略了對布線的要求,其實好多問題都是布線不合理造成.PCB布線十分重要!
0
回復
@david.wang
問題已找出!由于輸入部分布板加的一根跳線引起!但是謝謝網友的建議![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1217501200020369.gif');}"onmousewheel="returnimgzoom(this);">
波形非常漂亮,好東西.但是如果量產抽樣能這樣就好了,
0
回復
@david.wang
問題已找出!由于輸入部分布板加的一根跳線引起!但是謝謝網友的建議![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/1217501200020369.gif');}"onmousewheel="returnimgzoom(this);">
給大家講講哪根線引起的,讓大家也學習學習,引以為戒.
