看了你的帖子,好多不明白,不知道你是獨立自主開發的呢?還是仿國外公司的機型,你走的路子很怪,和國內主流相差很大,不過對你這個很有興趣,對你的敬業精神表示敬佩!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/488191199410588.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/488191199410624.jpg');}" onmousewheel="return imgzoom(this);">
學習你的創新精神,發二張圖助興,僅供參考!

謝謝!

我看到原文了.

你是不是用軟開關實現的啊?感覺你那個好像就是用數字控制代替傳統IC實現諧振軟開關的功能,但在波形控制上還是走傳統的路子?

我用數字控制器模擬了工頻焊機的焊接特性,抽出“弧壓控制”、“弧長控制”兩個重要控制方法;“弧壓控制”相當于工頻機器的抽頭調壓,“弧長控制”相當于改變輸出電亢器的電感量;在焊接性能上反復與工頻機器對比研究,后期脫離與工頻焊機的對比,達到了更高的焊道成型水平; 數控串聯全諧振變換器擁有極高的可靠性,這一點廣泛被靜電除塵機、X 光機、精密阻焊機所驗證;

是這個道理,波控就是這么回事!
相對于 PWM 的復雜控制方案,用串聯全諧振變換器實施波控極其容易、極其簡單,并且可靠性非常高;
1. 短路期控制借助串聯全諧振的恒流特性,非常安全;
2. 維弧期借助數控可以精確控制“弧長”,控制輸入能量;

獨立自主研發,基于數字控制、全諧振變換器,以大量實驗和大量波形采集推動研究進程; 實驗室現在已經具有很好的條件了,可以安心搞研究了!

1. 短路期控制借助串聯全諧振的恒流特性,非常安全;
2. 維弧期借助數控可以精確控制“弧長”,控制輸入能量;

我是新手,對你這個還是不怎么理解,見笑!
我是這么理解你這兩條的:
1、短路期間采用恒流控制,控制電流的上升速度;
2、燃弧期間采取恒壓控制,以保持弧長穩定,另外,控制電流下降速度,以控制輸入能量.


另外,你還說到“相對于 PWM 的復雜控制方案,用串聯全諧振變換器實施波控極其容易、極其簡單,并且可靠性非常高;”
我去查查資料,對你說的串聯全諧振變換器不怎么了解.
我沒覺得傳統PWM控制復雜,是不是你這個控制更簡單一些?我是這樣猜測的,你是不是采用數字化芯片(DSP或ARM)實現了ZVSZCS軟開關控制啊!相對于用UC3879這類芯片來講,可以調整死區時間,更方便的實現寬輸出范圍內的軟開關?

建議你可以與KR機器相比一下,另外還可以和其它廠家的逆變焊機相比,看看焊接效果如何?

抽頭式的機器不好吧!我沒用過,也沒見過,不怕你笑話,我說的是實話.

2.《嵌入性控制器的實施方案》
http://bbs.dianyuan.com/topic/196416

3.《串聯諧振逆變實驗 & 波形分析------ IGBT 關斷與接通都不容易 》
http://bbs.dianyuan.com/topic/184342

數字控制器可以對任何一個數學猜想的控制方案方便地進行大量實驗工作;永遠牢記一點,不管是主電路結構還是控制方案,拓撲都是無窮的!

杭州科龍**美元?若是抽頭式[也不要抽頭了]利也很薄了,但算算好象也可做!

對波控的研究我感覺剛剛開始,但是數控諧振逆變器這個臺子已經有了,通過反復實驗和反復控制匯編可以對短路過渡、射流過渡做深入地研究,這種研究可以隨產品上市一起做:固定的硬件下,升級軟件就可以使產品獲得最新的研究性能;

肯比焊機

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1899531199025630.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1899531199025641.jpg');}" onmousewheel="return imgzoom(this);">

保值久焊機

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1899531199025654.jpg');}" onmousewheel="return imgzoom(this);">

用氬氣保護的效果

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239165231.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239165272.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239165319.jpg');}" onmousewheel="return imgzoom(this);">

在一個送絲機上加電源構成一個氣保焊機,這個思路很有創意,佩服.

你的電源尺寸非常小,開關頻率應該比較高,結構也應該復雜,對你這個小的180氣保焊機很感興趣,請教幾個問題.

1、采用什么拓撲結構?單端正激?還是半橋或全橋?開關頻率多少?
2、電源額定輸出是多少?占載率是多少?
3、最大輸出電流有多少?短路過渡時電流峰值可不低啊!
4、能焊多粗的焊絲?焊接電流有多大?
5、市場定位?家用還是維修行業.
6、從你的焊接效果來看,并不好,焊縫表面氧化嚴重.成型不完美.

問這么多,很不好意思,不方便回答的就算了,謝謝.

太有才了 這款機器一旦成熟 必定對現在的逆變機器是一個里程碑試的革命 靜候佳音

非常感謝您能提出一些內行的問題,現逐一解答如下:
1、采用什么拓撲結構?單端正激?還是半橋或全橋?開關頻率多少?
   答:半橋方式 / 串聯諧振 / 頻率追蹤 / 33K
2、電源額定輸出是多少?占載率是多少?
   答:大約3000W / 100%
3、最大輸出電流有多少?短路過渡時電流峰值可不低啊!
   答:240A
4、能焊多粗的焊絲?焊接電流有多大?
   答:測試的是0.7 / 焊接電流達到 180A
5、市場定位?家用還是維修行業.
   答:維修行業
6、從你的焊接效果來看,并不好,焊縫表面氧化嚴重.成型不完美.
   答:這是目前的主要問題所在,必須深入改良;

科龍機器凈重 15 公斤,不太清楚內部設計;
[后來了解到,科龍是工頻交流直接輸出,不配任何保護氣]

看得我暈暈的
一個字總結 牛B!

牛,向你學習!

首先非常感謝你的回答,不過還有點疑問,是我個人的一點看法,不對的地方請多包涵.謝謝.

你這個機器非常有創意,如果參加展覽會會是非常吸引眼球的,呵呵.


我對這種類型的小機器的輸出功率始終報有懷疑態度,瑞凌的小機器行內比較有名氣,但他僅限于手工和氬弧,很少看到氣保能做到這小的,呵呵,另外有幾家韓國的焊機公司出產的小機器,實際輸出功率達不到標稱的數值.國內非常有名氣的“伊特留”做的非常小,但他的輸出功率我不敢相信能達到標稱值.

氣保焊焊到180a,峰值電流達到240a也不算高.

2、電源額定輸出是多少?占載率是多少?
   答:大約3000W / 100%

作為氣保焊機,額定輸出電流180a,根據經驗公式可以知道,此時匹配電壓是23v,那么也就是說該機器的額定輸出功率是180*23=4140W,至于占載率是否能達到100%,主要看你的溫升情況了.恕我直言,不對的地方請多包涵.

既然用于維修行業,一般不會連續焊接,所以占載率一般不用這么高.

再次表揚一次,你的這種想法非常好!祝你早日推出優良的產品.


看了你的雙脈沖效果很不錯,尤其是上面那個圖片.

非常遺憾,這張照片是進口機器焊的,我的機器只能望洋興嘆!
也許我的機器能夠達到這樣的效果,但是需要做大量的工作;做為修理行業對焊接效果往往不奢望太高,但是希望機器能夠達到較高的可靠性,盡量降低維護費用,在界面上調整盡可能不要太復雜,并具有故障自診斷等;
  一個好的焊接效果不單是機器的事情,往往還還涉及焊接工藝和操作技能,是一項綜合研究;

希望早日實現規模生產

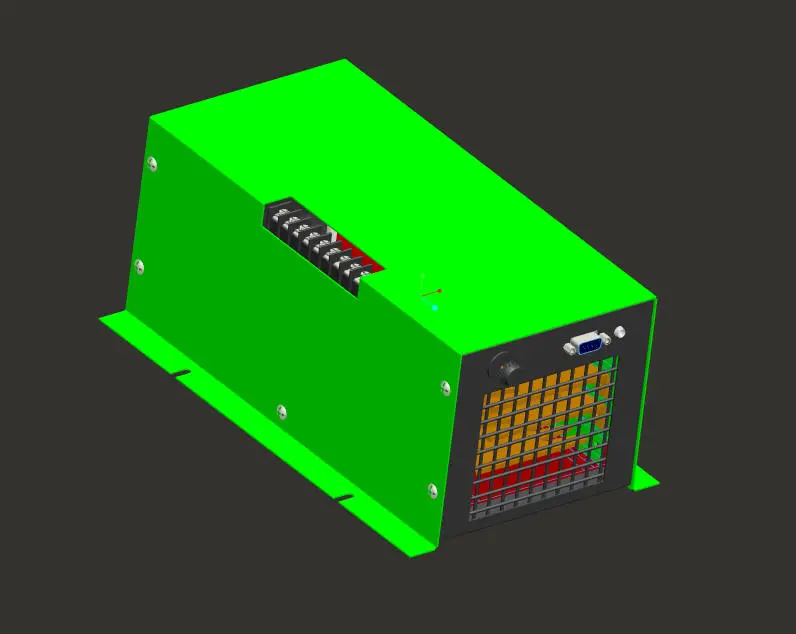

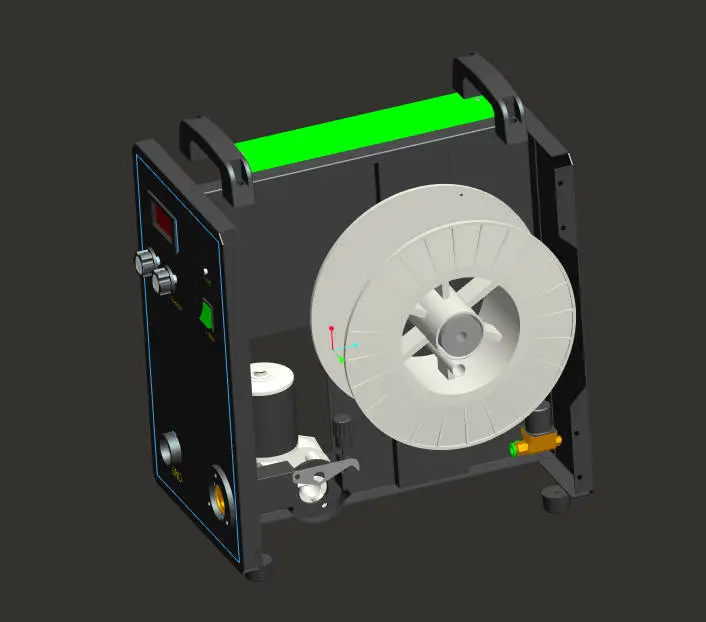

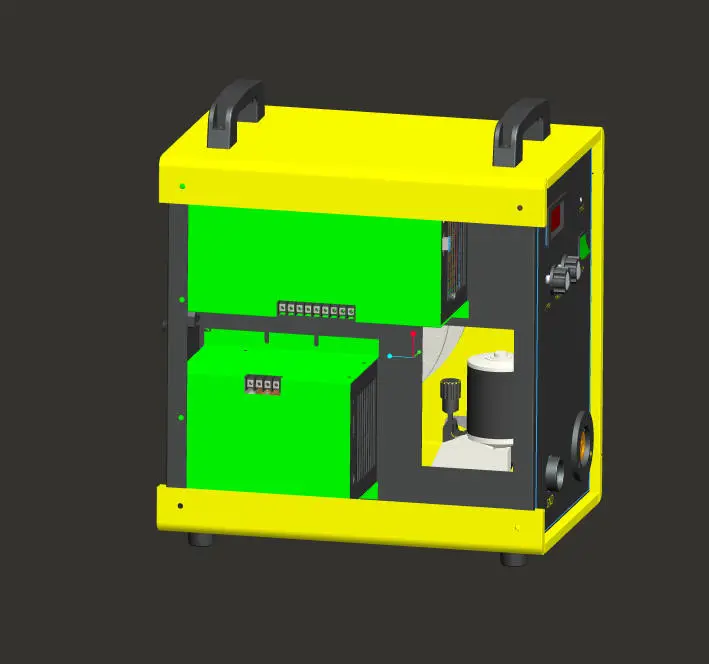

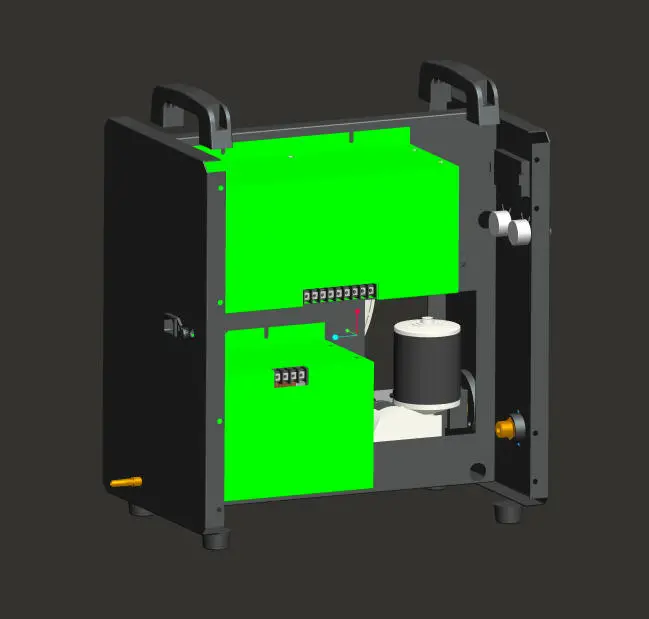

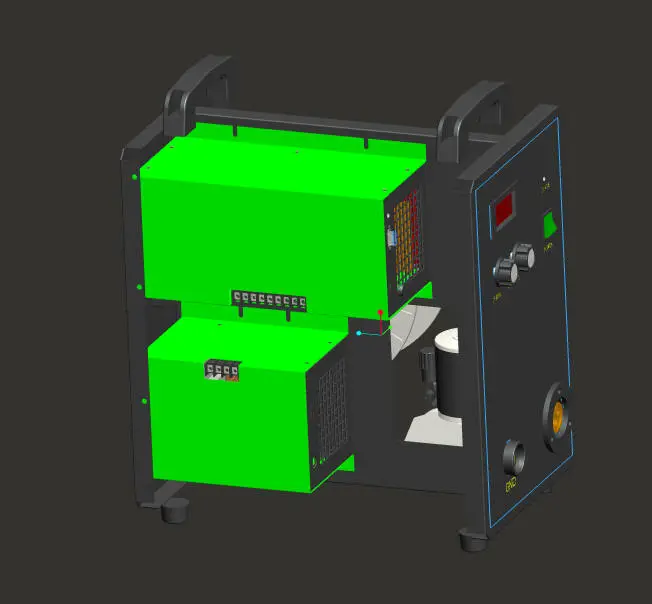

另外一款封閉式設計:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239256705.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239256739.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239256759.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239256769.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239256797.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239256821.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239257334.jpg');}" onmousewheel="return imgzoom(this);">

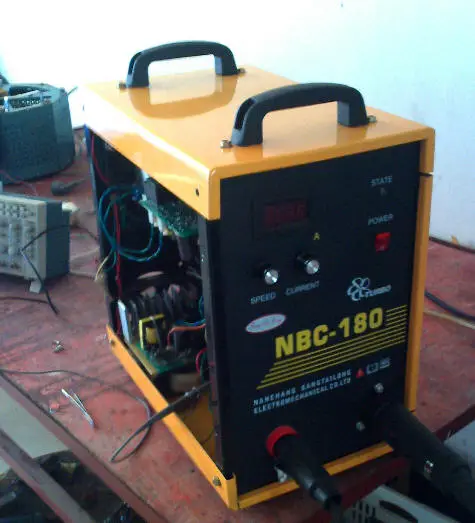

    機器重 15 公斤(含5公斤裝焊絲一盤)

不知您現在的機器是什么品牌的?

我們是科研機構,為業內朋友提供技術支持;

CH2初級電流 / CH1qiang電壓 CH2初級電流 / CH1qiang

電壓 CH2初級電流

恩,這個還像個工業產品的樣子.在送絲機上加電源構成一臺焊機其創意遠遠大于其實用性.

要是這樣的話你的輸出功率比原來那個結構更有保證.


另外,看了你的結構和布局,與國外福尼斯的一款一體化焊機非常像.不過他的輸出功率更大.

既然你焊0.7mm的細絲,為什么用這么大的絲盤呢,用小絲盤配合拉絲搶不是更好嘛!反正你是用在維修行業,使用頻率不會太高的.

1、你的機器最大特色是使用串聯諧振軟開關,不知道你的這種拓撲結構和控制方式和全橋軟開關(zvs/zvzcs)相比,有什么優勢和不足.

2、國外miller的一些機器是采用這種控制方式的,不知道你的控制思路和方法與他是否類似?

3、另外,你采用了數字化的控制方式,不知道抗干擾性能如何?

4、焊機本身首先是一個電源,但又不至于一個電源,主要還是看你工藝性能,這方面水非常深的阿?

5、不知道你的機器目前有沒有批量生產?

哈哈,又問多了,不要嫌煩,不方便回答就算了,謝謝!
非常佩服你的勇氣..........作為個人敢于單獨進行這方面的研究.

一些進口焊機的效果非常出色,令人羨慕不已
[注意:這不是我機器的焊接效果]

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239173958.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239173943.jpg');}" onmousewheel="return imgzoom(this);">

我自己焊出的一些效果(2.5厚小方管)(二氧化碳保護)
  近期仍然在研究提高焊接效果,并設法實施“雙脈沖”技術;

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239161453.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239161470.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1899531239161491.jpg');}" onmousewheel="return imgzoom(this);">
