為防變壓器飽和,最好加少許

不需要.從正激的原理可以理解,勵磁的同時,傳遞能量.促使正激變壓器受磁的,就是勵磁電流.為了得到最大的效率,需要?jiǎng)?lì)磁電流越小越好,加氣隙的結果適得其反,無形之中會增大勵磁電流,同時剩磁也增大,漏感也增大.

但加一點點氣息也有它的道理!

此話怎講,除非你的磁芯內部的均勻性有問題.如果是磁芯內部的均勻性有問題,加點氣隙是可以改善局部熱點,改善內部溫度和磁力線的均勻分布.但是對于一個工藝正常的磁芯這不是普遍現象,加氣隙是沒有必要,也不是必須的.

如果批量生產,那變壓器初級繞組的電感量是否要求一至,如果一至的話?是調節氣隙來解決,還是改變接觸面積的方法好一些.

凡事都會有正反兩面的!加了氣息什么會改變呢,對什么有作用呢?不知道你看了趙老師的《開關電源中磁性元件》沒有?它的書中有答案.

呵呵,如果你做東西給日本的公司用,要求你在做動態的時候關機,變壓器不能有飽和出現,你就會知道加氣隙會有多可愛了,反正我是不會做了.

至于加不加氣息要根據具體的電路來定啊,如果你有最大占空比限制保證即使在電壓突變至最高或者突加負載等最惡劣的情況下,你的deltB都可以保證不至于使變壓器飽和的話,是完全可以不用加的.但是如果要最大程度的利用磁心,沒有很大裕量的時候,適當?shù)募狱c(diǎn)氣隙就變得很必要了,具體看你做的產品的要求了,不能一概而論.

那你認為加氣息是什么改變了呢?你回答這個關鍵的問題好嗎?

加氣隙:
1.減小了電感.
2.激磁電流增大.
3.降低Br.
4.增加儲能能力,抗飽和好.

再請問為什么加了氣息會抗飽和好?

剩磁會增加嗎?
我記得剩磁只與材質有關,與結構無關.

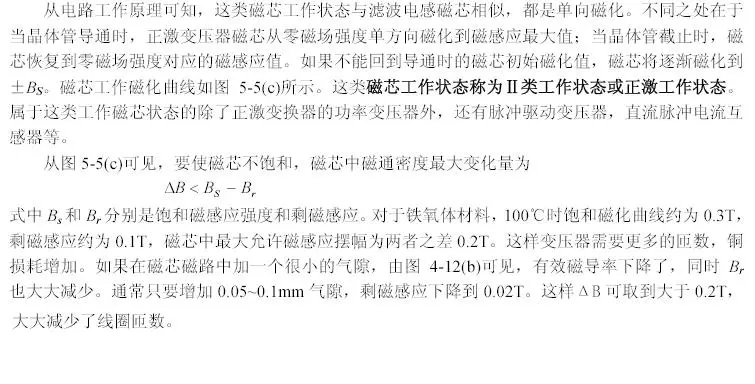

請看下面的文章,出自趙老師的書,這就是加氣息的好處:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106809512.jpg');}" onmousewheel="return imgzoom(this);">

Le大大增加,同樣的NI對應的B小很多.

加氣隙之后,磁心的磁滯回線發生了變化,Bs會變得比較大,所以不容易飽和,找本磁方面基礎知識的書看看就清楚了.

錯!Bs不會變,看下面的文章!

這種情況只能是磁芯的選取,和產品自身的設計有問題.一個設計正確的變壓器,在輸出短路的情況下,磁芯都應該是不會飽和的.考慮磁芯的DELTAB值時,這點必須考慮,還要加上諸如流限延遲等諸多因數.這個以前論壇討論過.

不好意思,我又大放撅詞了,你說的很對,Bs不會變.

我可以明確的告訴你,由于磁芯的個體差異(主要是磁導率不一致),相同匝數的情況下,不同變壓器的相同繞組的電感量極有可能都不一致.電感量的大小主要是影響占空比,只要你在設計上注意最小小電感量(下限)的變壓器不飽和就可以了,為什么要要求電感量的一致?難道真的人力資本很廉價吶!

如果你非要注重體積的減小,那么我可以告訴你,這是特殊要求,不是正激電源變壓器的普遍現象.在體積成為首要制約因素的時候,是可以采用這個辦法的.不過,badboylb是否記得還有個法拉第定律呢:V=ns(db/dt),開氣隙后db/dt是減小的,在截面積不變的情況下要得到同樣的感生電壓,次級的匝數是要增多呢還是減少?

請問你怎么會由法拉第定律得到dB/dt會變化呢?我認為如果你的圈數沒有變的情況下,dB/dt不會變!

還有一問:難道圈數減少就只能降低體積嗎?如果體積不變又如何?

開氣隙后,由于漏感的增加,次級線圈所包圍的磁鏈?zhǔn)菧p少的.
其實最根本的問題是兩個,一:勵磁電流與輸出電流并聯,勵磁電流的增大即意味著效率的降低.二:漏感增加,這個的危害就不說了.

哈哈,那又何必如此折騰?

我來說一說我的看法:
加了氣息,激磁電流會上升,但在較大功率的時候激磁電流只是很小的一部分,漏感會增加,磁芯損耗會增加,這個沒錯,但是我們所得到的好處是可以取較大的&B.那么我們的圈數就會降低,也就是增加鐵損來換銅損的減小.(圈數少了,相同的變壓器我們還可以加大繞組).你由此判斷正激加氣息效率就會減少有些武斷.
其實最主要的還是看你的主要矛盾是什么,如果你變壓器的鐵損比銅損大,這個就起反作用了.但但你的銅損占大部分的話,在變壓器不能增加大小的情況下增加氣息是有必要的.而正激一般來說用到比較大的功率,而正激的鐵損大概為全橋的1/3左右,一般來說正激的鐵損都小于銅損.增加小量的氣息就可以讓銅損減少!當然這也會造成生產成本的提高,凡事都有兩面,主要看你的主要矛盾是什么,才用適當?shù)姆椒▉斫鉀Q它.

您老終于現身說教來了,鼓掌鼓掌鼓掌!!!!!!!!!

由于現在電源的開關頻率比較高,受鐵損的限制,磁通的變化量很小.對單向磁化,根本就不用考慮磁通變化范圍不夠的問題.雙向磁化的不存在這個問題.所以一般應用是不用加氣息的.
    但有寫特殊應用是需要的,如:利用電容來實現磁通復位的單端正激,如果勵磁電感變化比較大,使電容很難選擇,需要加一點點氣息,來保證勵磁電感的變化量很小.還有的要利用反激的能量,如用反激的能量來給正激供電等,需要加一點氣息保證有足夠的能量.正反激應用也是一個特例.
   具體情況具體分析.

現在正激電源的工作頻率都很高,磁心受磁損限制,Bs已經不是限制因素,因此Br也不是限制因素,書上說的情況是80,90年代初的事情了.

把電路拓?fù)涠檎さ脑?變壓器是不用加氣隙的,這時變壓器激磁電流是很小的,基本上不用考慮變壓器飽和問題.如果說開機瞬間變壓器會出現飽和,這要在電路上想辦法.
如果開關頻率很高的話,為了減少磁滯損耗,加一點點氣隙使磁滯曲線包圍面積減少,達到減少磁滯損耗目的.但加氣隙,漏磁增加,銅損增大.總的損耗是大了還是小了,仁者見仁,智者見智.

我有點不太同意CMG的觀點,這個不一定是八九十年代的事情!如果我們做通訊電源的DC/DC,它的輸入是36V到72V,假設我們現在用電壓控制芯片來實現的話,我們必須保證72V輸入最大占空比的時候磁芯不能飽和,那就是deltB<0.3-0.1=0.2;假設為了滿足holdup time 的要求,最低工作電壓為30V,那么正常工作的時候deltB約為0.2×30/72=0.08,是不是太小了呢?如果加一點點氣息的話,正常工作時候的deltB就可以變?yōu)榧s0.12,相當于加大了50%,那么線圈就可以減少50%!特別是一些有風扇可以吹到磁芯表面的電源,我們可以不必要在意磁芯的溫升了.而這時候銅損可以大大降低.
這些都只是我的想法,其實我做的正激都沒有加過氣息的,還望批評指正.但我們公司AC的機種因?yàn)橛蠵FC,&B可以取到0.15,但DC的卻只有0.08,所以DC的DC/DC的變壓器體積大于AC的DC/DC的變壓器體積.還有一點,我發現有一個用移相全橋在有外加諧振電感的情況下還要開氣息不知為什么,這是美國那邊開發的機種.我一直想不明白.
